五、主开关电源电路

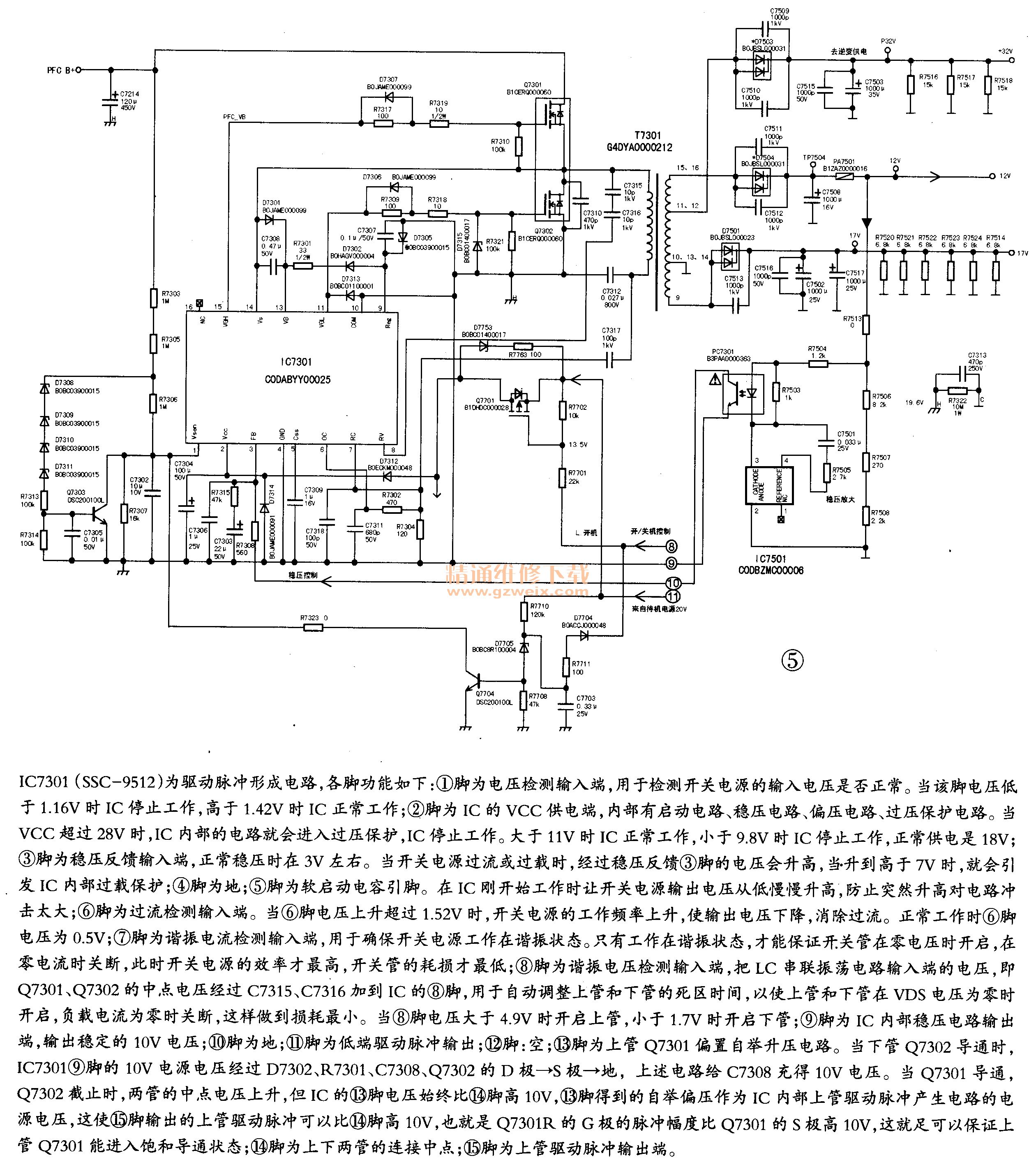

    主开关电源电路主要由IC7301, T7301, Q7301,Q7302构成，见图5。

    主开关电源工作过程：和PFC电路一样，当待机电源输出的20V电压经Q7701, D7312加到IC7301的②脚后，集成块内部的振荡电路开始振荡，产生的振荡脉冲信号经内部电路处理后，分别从11、15脚输出驱动脉冲信号送往开关管Q7301, Q7302的G极，控制开关管的工作状态。开关管工作后，将能量以磁能的方式储存在变压器T7301的初级，然后通过互感作用传送到T7301的次级。

    Q7301位于上端称为上管，Q7302位于下端称为下管，上管的S极接下管的D极。此种电路结构，上管与下管是轮流交替导通的，因为如果上管、下管同时导通，会把PFC电源到地短路，瞬间烧坏上管和下管。因此，IC7301的11脚与15脚输出的两路驱动脉冲是反相的。

    开关管Q7301, Q7302的串联中点接有LC串联谐振电路，谐振电路中的L就是变压器T7301的初级线圈，C就是电容C7312(0.027μF/800V)。开关管工作后，从串联中点输出的脉冲电压加到LC串联谐振电路的输入端。

    LC串联谐振电路的特点是：当加在LC串联电路上的信号电压与LC串联谐振电路自身的谐振频率相同时，就会产生串联谐振。串联电路的优点是输入阻抗最小，电流最大（即L和C中流过的电流相等且同为最大）,L和C上的电压最高（比串联电路两端的总电压还高很多倍）。本机就是利用LC串联谐振电路的特点实现电源输出电压稳定的。

    在本机的开关电源中，当变压器T7301的初级电感与C7312发生串联谐振时，变压器初级流过的电流最大，变压器初级线圈两端的电压最高，此时能在变压器次级获得最高的输出电压和最大的输出电流。稍微改变IC7301输出的驱动脉冲频率，使加在LC串联谐振电路两端的交流电压频率随之同步改变，LC串联电路就会稍偏离谐振频率，变压器次级输出的电压和电流就会随之同步变化。因此，连续改变IC7301输出的驱动脉冲频率，就会连续改变LC串联谐振电路偏离串联谐振点的频率，使变压器次级输出的电压和电流得到调节，达到调节开关电源输出电压高低的目的。

    图5中的R7506,R7507,R7508,IC7501,PC7301和IC7301的③脚内部电路组成主电源的稳压电路。该稳压电路通过对主电源输出的12V电压的取样、放大等处理后，从IC7301的②脚输入反映输出电压变化的误差信号，该误差信号经集成块内部电路处理后去控制振荡器的振荡频率，使IC7301的11、16脚输出驱动脉冲信号频率随输出电压变化，最终实现输出电压稳定。

    主电源工作后，T7301次级15、16脚输出的脉冲信号经D7504整流、C7508滤波后，得到12V电压；⑨脚输出的脉冲信号经D7501整流、C7502, C7517滤波后，得到17V电压；11、12脚输出的脉冲信号经D7503整流、C7503滤波后，得到32V电压。

    主电源中，IC7301的①脚外接元件组成主电源中开关管供电输入电压的检测电路。来自PFC电路的390V电压经R7303, R7305后分为两路：一路经R7306, R7307分压后得到约2V电压加到IC7301的①脚；另一路经四只稳压管D7308,D7309,D7310,D7311和电阻R7313加到Q7303的基极。正常情况下，由于Q7303基极上的电压低于导通电压，故Q7303截止。当PFC电压异常升高时，Q7303就会因基极电压上升而饱和导通，使IC7301的①脚电压下降到0V，然后通过其内部电路使IC7301进入保护状态，以防止PFC电压过高损坏主电源。

    Q7752, Q7753, Q7751, Q7750等元件组成32V过压保护电路，见图6。

    主电源输出的32V电源电压，为灯管的逆变电路供电。如果32V电源过高，就会损坏逆变电路和灯管，因此设计了如图6所示的32V电源过压保护电路。

    该电路以待机6V为电源供电。32V电源电压经稳压二极管D7752,D7751和电阻R7758加到Q7753的基极。32V电源电压正常时，Q7753 , Q7751, Q7750截止，对主板来的电源开“TV-SUB-ON”高电平指令控制电路Q7702的工作状态没有影响，电路正常工作；当32V电源电压过高时，D7752 , D7751击穿导通→Q7753, Q7752导通，Q7753进一步导通，Q7751, Q7750导通，Q7750导通后将把来自主板的开机高电平下拉到低电平，BWT主电源和PFC电路的驱动集成块IC7301, IC7201的供电被切断停止工作外，电源中的两个继电器的触点也自动断开，从而使PFC电路和主电源停止工作，有效防止了逆变电路过压损坏。
