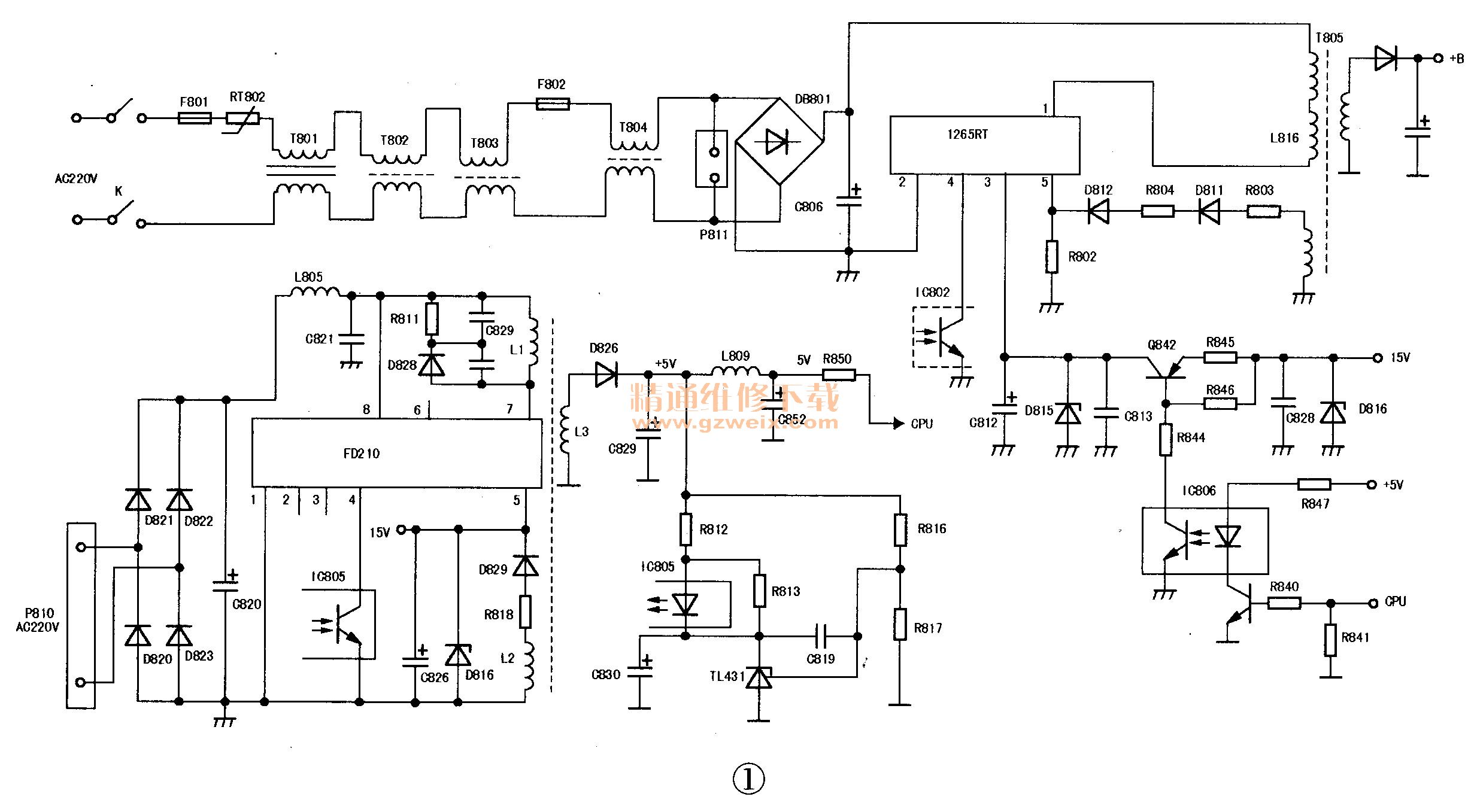

一台TCL HD32B03S型高清电视，故障为三无。测主电源开关变压器初级两端有280V电压，次级+B无电压，为方便检修测绘供电简图如图1所示。

    从图1中可知该机启动过程如下：按下电源开关，220V交流电经过F801, RT802、电感T801, T802,T803,F802,T804,P811,P810插座加到由D820 -D823组成的桥式整流电路，经C820滤波得到280V直流电压，通过 L805, C821、开关变压器初级加到电源模块FD210的⑦脚；’另一路直接送到FD210的⑧脚，通过内电路给⑤脚外接电容充电，形成启动电压后内部启动电路、振荡电路、驱动电路工作，经过电磁变换在L2上得到感应电压，经R818, D829, C826整流滤波、D816稳压得到15V电压，一路直接送到FD210的⑤脚作为工作电源保证其稳定工作，另一路则送到Q842的发射极作为1265RT主电源模块的③脚开启电压。R811,D828,C829组成削峰电路。L3感应电压经D826, C829整流滤波得到5V电压，经过R812,R813,R816,R817,C819, TL431, C830, IC805光耦组成稳压控制电路保证5V电压正常，5V经L809, C852进一步滤除高频杂波后经R850送给CPU, CPU得电复位，读取开机程序，发出开机指令经R841, R840加到开／关机控制光耦IC806, IC806内二极管导通，光敏管饱和导通，三极管Q842饱和导通，其集电极输出15V电压，经过C813,C812滤波、D815稳压加到1265RT③脚，③脚得电启动工作，在T805次级经整流滤波得到＋B工作电压以及其他各路工作电压，完成开机过程。

    从上面分析可知，5V电源是正常开机的关键，5V不正常是无法开机的。测FD210的⑦脚有280V电压，⑤脚无电压。在路测⑤脚对地、④脚对地阻值很大，次级L3后面也没有短路，判断FD210内部损坏。暂时购不到·LFD210，与电磁炉低压电源块FD200应用电路对比，发现一模一样，并且此机开关变压器和电磁炉上开关变压器体积差不多，说明FD210和FD200的输出功率相差不多，决定用FD200代换FD210。为防止意外，先把L809拆除，在C829两端并联一只6V CW电机，焊接完毕通电，电机转动时测5V电压稳定，考验三个小时5V电压稳定，FD200没有温升，说明代换成功。拆除6V电机，恢复L809再试，指示灯亮几秒后屏亮显示TCL商标，输入VCD信号，图像声音良好，故障排除。
