CAV-2305型功放声音小故障
来源:本站整理  作者:佚名  2013-06-17 15:38:57

   该机右声道无声,左声道音小,信号输入选择失灵。不论从VCD,DVD,TAPE输入均有声音,调音量电位器几乎不起作用。

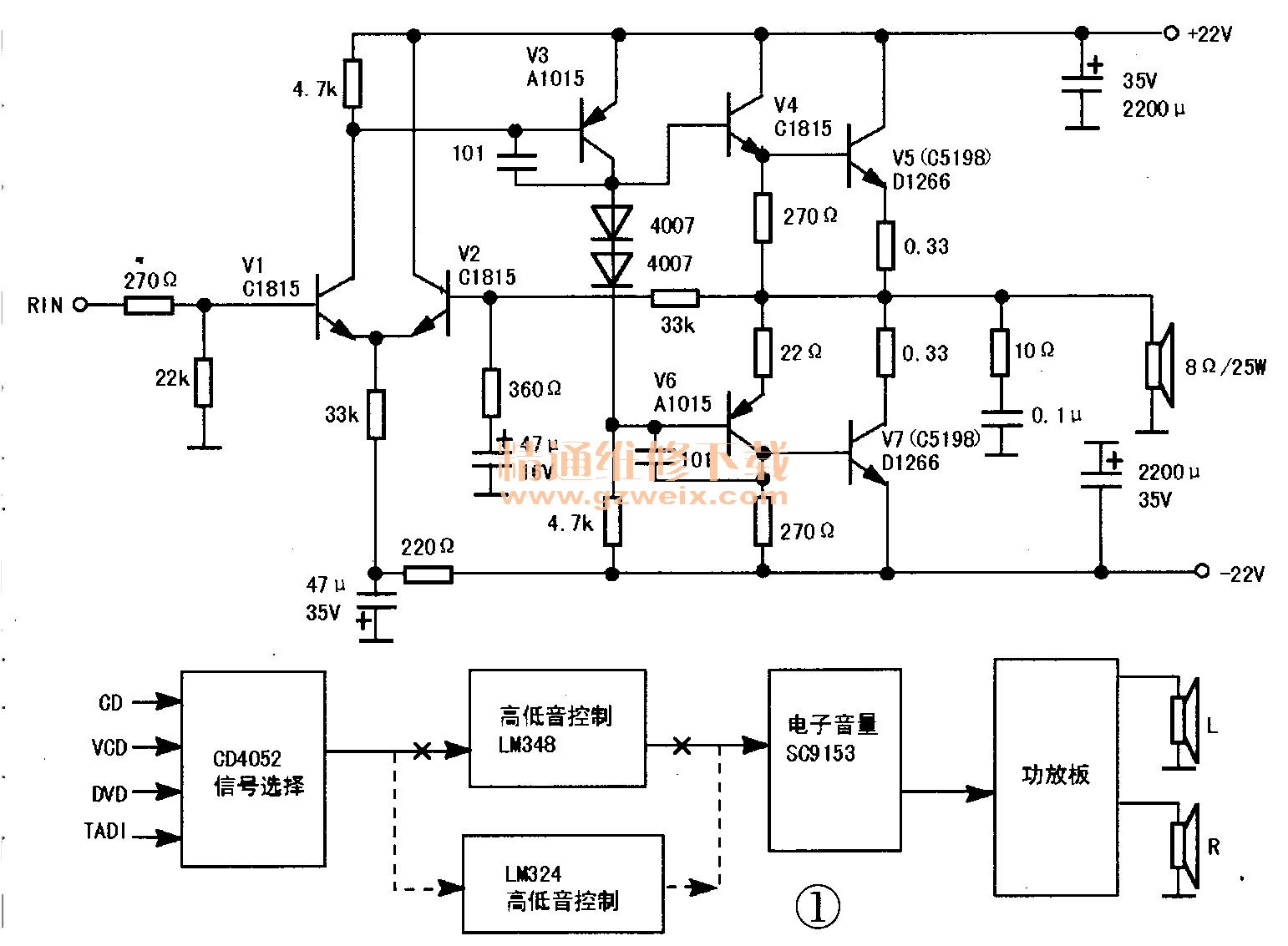

    拆机观察,发现右声道功放管两只D1266已经烧炸,两只负反馈电阻已经开路。该机信号选择用CD4052、高低音控制用LM348,电子音量控制用SC9153,为方便检修实绘右声道电路如图1所示。

    从图1中可知,这是一款经典DCL功放应用电路。两只C1815组成简洁的单差分输入电路,A1015和两只4007组成偏置电路,C1815和D1266组成NPN型复合管,A1015和D1266组成PNP型复合管,共同完成音频信号正负半周的放大驱动扬声器。经过检查,两只D1266击穿,两只电阻(0.33Ω)开路,V4发射极击穿,270Ω电阻开路。D1266用塑封C5198代换,其余坏件用同型号更换,然后通电试验,右声道恢复工作。直接用拆机4052代换原机CD4052,音源选择恢复正常,但仍然音小。把L,R信号从CD4052输出端直接跨接到高音低音输出端,音量变大,音量大小控制也正常,说明LM348电路板有问题。测LM348电路板供电士12V正常,代换双联高音、低音控制电位器无效。由于查不到LM348的资料,为了保证高低音控制效果,从一台报废卡座中拆下一块以四运放LM324为核心的高低音控制板,串在CD4052输出和电子音量控制输入之间,面板上双联电位器用细线连接到LM324电路板上,改造完毕试验,高低音控制效果明显,故障排除。
