故障现象：接修一台熊猫L32A7031液晶彩电，雷击后出现三无故障，指示灯也不亮。

    分析检修：该机电源采用二合一（即整合）电源，电源板上有PFC电路、背光逆变电路和电源电路，但无副电源电路。

    PFC电路在待机状态下不工作，在开机状态下工作，输出380V～400V的直流电压。背光逆变电路在待机状态下不工作；在开机状态下，把PFC输出的380V400V直流电压转变成较高的正弦交流电压，点亮背光灯管。

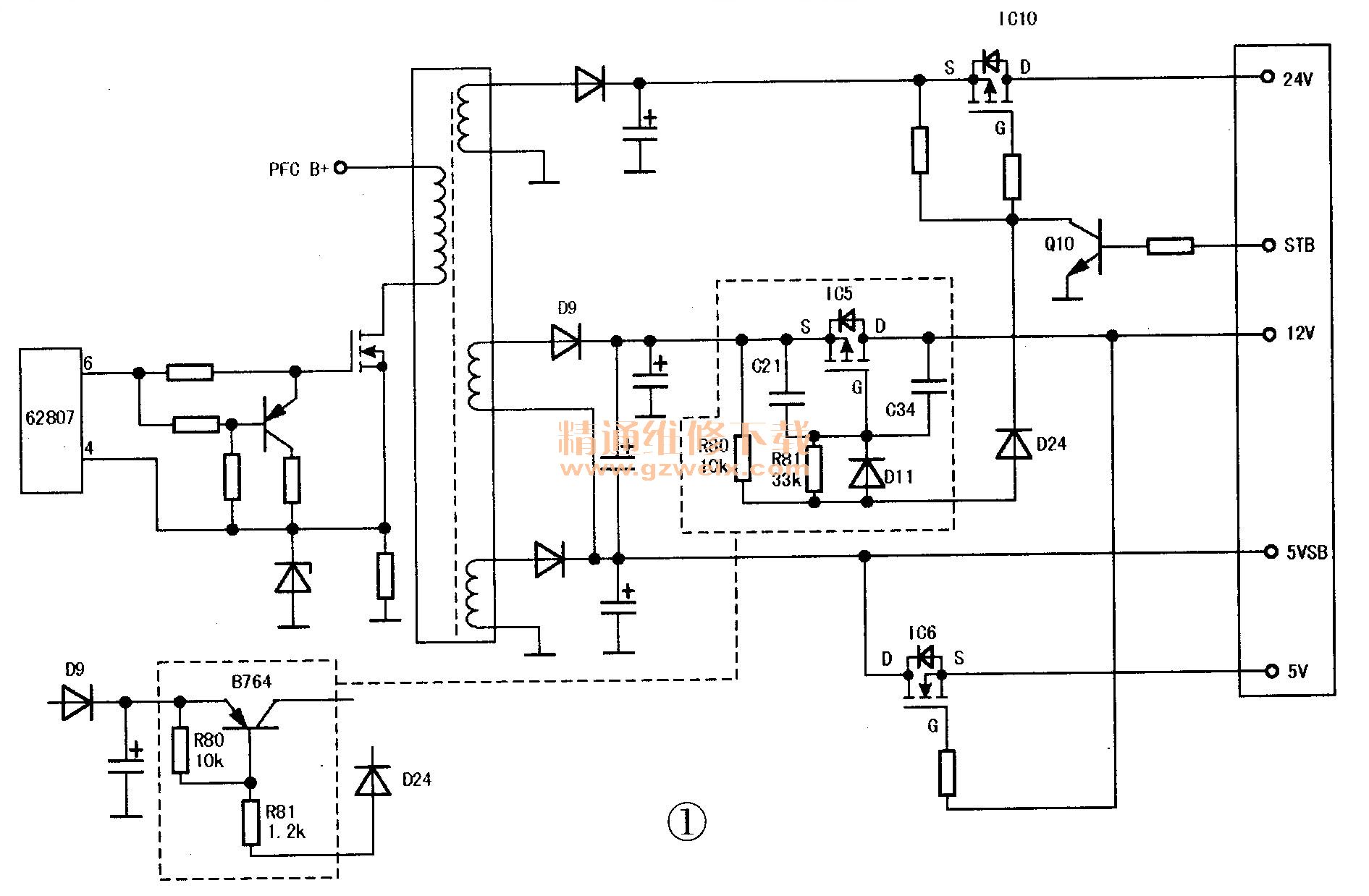

    因该电源无副电源电路，其开／待机控制过程如下：CPU直接控制两只P沟道场效应管IC10,IC5的导通与截止，如图1所示，即控制24V, 12V直流电压的通／断；同时，通过P沟道场效应管IC6控制5V直流电压的通／断（5VSB电压不受此电路控制），从而实现开／待机控制。

经查电源板上多个元件损坏，但12V控制块IC5买不到。IC5是一只8脚贴片场效应管，该管为绝缘栅型P沟道增强型场效应管，型号标注为FDS6672AZ，其①一③脚为源极S,④脚为栅极G,⑤～⑧脚为漏极D，且源极S与漏极D内接二极管。

    待机时，CPU输出的STB信号为低电平，则Q10截止，那么P沟道场效应管（IC5）的栅极G与源极S等电位（均为12V），故场效应管IC5截止；开机时，CPU输出的STB信号为高电平，Q10的基极电压为0.6V , Q10饱和导通，那么P沟道场效应管IC5的栅极G电压被拉低至约0.6V，栅极G电压为0.6V，源极S电压为12V，故IC5导通，其D极输出12V电压。

    该机12V电压不是逆变器的工作电源，故电流不大。另外，IC5本身不带散热片，也没有外加散热片，这进一步说明12V的输出电流不大。联想到采用A3电源的CRT彩电，开／待机常用PNP三极管B764和B892来控制15V,26V的通／断，这说明三极管B764和B892的功率较大，且饱和压降很小。综上所述，笔者认为可用B764或B892代替IC5。由于场效应管是电压控制型器件，而三极管是电流控制型器件，因此代换后需作以下改动：将C21 , C34及D11拆去不用，将R80的下端改接在IC5的栅极G上，再将RS 1（33kΩ）换为1.2kΩ的贴片电阻（如无贴片电阻，也可换用普通电阻）。

    【提示】1.P沟道场效应管的导通、截止是靠控制栅源电压Vcs实现的，而PNP三极管的导通、截止是控制发射结电流The实现的。
    2.P沟道和N沟道场效应管不能混淆，P沟道管工作时电流是从源极S流向漏极D，如图1中的IC10,IC5a而N沟道管工作时电流却是从漏极D流向源极S，如图1中的IC6。

    接着，笔者用手头中的B764代换IC5，将B764的发射极接源极S的焊盘，B764的基极接栅极G的焊盘，B764的集电极接漏极D的焊盘，如图1中虚线框内所示。检查相关连接无误后通电试机，一切正常。

    再测12V端子，开机时为12V左右，待机时接近0V。长时间试机，新换的B764并不热，这说明代换是成功的。合上后盖，交付用户使用。半年后回访，该机一切正常。
