该机正收看时机内一声巨响，随后呈现三无，机内无黑烟冒出。机主在事后开机多次，电源指示灯不亮，故障依旧。该机系海信液晶早期产品，无电路原理图，但根据以往CRT彩电维修经验，该机电源出故障的可能性较大。

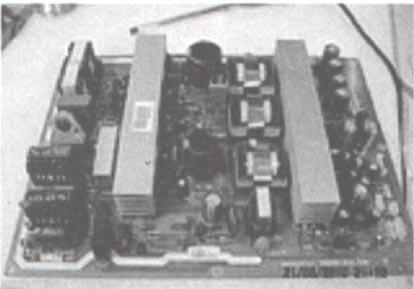

    将机器屏幕向下扣在茶几上，铺上一块厚点的布，注意四边平整，受力均匀，卸下底座，拆下后盖，电源板即尽收眼底，该板版号为E/RSAG7.820.568A/ROH，板子整体结构如图1所示。检查该机保险FE001（AC250V6.3A）已被烧黑，说明其电源内部有明显短路。逐个目测其余元件，发现CE027（2200pF/1kV）爆裂、RE036（0.18Ω/2W）及小功率电阻RE038（100Ω）有烧黑的痕迹。为了尽快修复该机，笔者决定求助于网络，但无原理图，只有少数维修经验之谈，初步检查确认其故障在以STR-X6769B为主组成的电路上。于是，决定测绘故障部分原理图。

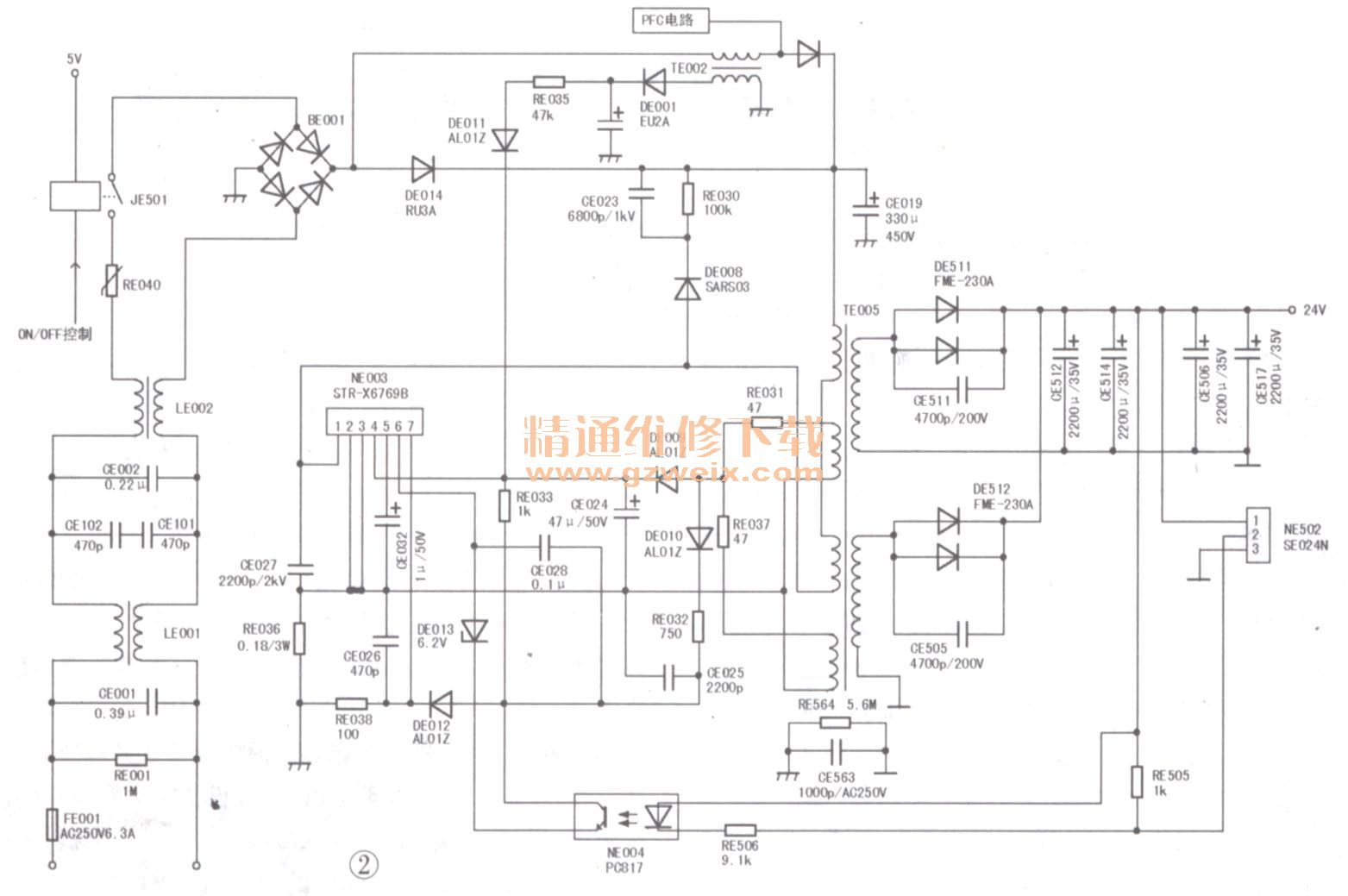

    该电源板为双面板结构，测绘工作难度较大。经一上午的辛苦劳作，结合网上搜得的STR-X6769B内部构成图，最终绘出如图2所示的部分电源电路。该部分电路为24V电源电路，振荡控制块为NE003 （STR-X6769B ），开关变压器为TE005，整流二极管由DE511和DE512组成，稳压取样由NE502和NE004共同组成。焊下目测已．损坏的元件，CE027, RE036已开路，RE038阻值已变为26kΩ。由测绘所得的图纸可知，NE003①,②脚与CE02 7并联，②脚与RE036串联至地，⑦脚与RE038串联至地。根据元件的损坏情况，怀疑NE003控制芯片已损坏。因本地无STR-X6769B芯片，通过网络购得一块更换，并同时更换CE027（用2200pF/2kV替换）、RE036, RE038, FE0010检查无误，接通电源开机，仍三无，但电源出现“吱吱”响，类似CRT彩电电源或行不正常时的叫声，而此时遥控开／关机正常，指示灯显示正常，说明CPU工作已正常。网络资料显示，电源“吱吱”响，DE014的故障率为 70%。关机，在路测量为STR-X6769B供电的DE014异常，拆下检测已经击穿，用手中现有的功率较大的RU4A代替（RU4A比RUM管脚粗且体积大，故焊在电路背面）后开机，发现背光灯一闪即灭，测量后发现此时除24V, 14V外其余电压都正常。笔者怀疑某一背光板有故障，导致24V电压负载过大而关闭。拔下一个背光板至电源板的连线，开机试验，并用万用表测量，单个背光板工作时24V, 14V及其他电压都正常，伴音也出现，只是无光无图。

    再次上网求助，有人说是24V取样NE502（SE024N）损坏，有人说是光耦NE004（PC817）损坏，有人说是反馈电阻RE036阻值过大引起。经笔者分析，怀疑自己买的RE036太大了。经仔细测量，标称0.18Ω的电阻实际已达0.22Ω，笔者试用电热褥的电阻丝量取0.15Ω一截与一段0.5A保险丝串联代替RE036使用，开机后一切正常。

小结：
1．RE036实为电源功率管工作的过流检测电阻，流过此电阻的电流形成的电压将反馈回⑦脚进行检测，超过门限值IC会保护停止驱动输出。此电阻不能随便改变大小2. STR-X6769B不能用STR-X6769替代，因后者功率小。3. CE027一定要用2200pF/2kV替代，该故障很可能因电容耐压过小造成。4. RE036的阻值依不同的屏幕尺寸选择，42英寸的为0.18Ω～0.22Ω, 47英寸的为0.12Ω～0.18Ω，稍大一点会出现声图正常，背光板有“丝丝”的振动声。但本例中’，笔者因买不到0.18Ω的电阻，故用电阻丝替代。最好是两股或多股拧成一股使用，这样不易发热和氧化，使用时间长。
