海信TLM4729P型液晶彩电黑屏故障检修
来源:家电维修  作者:佚名  2018-08-11 10:05:45

    一台海信TLM4729P型液晶彩电,使用中突然黑屏、无声音,但指示灯亮。
    上电试机,指示红灯亮,二次开机后红色指示灯熄灭蓝色指示灯亮,背光不亮,黑屏、无声音,初步判断主板正常,故障在电源板的可能性大。

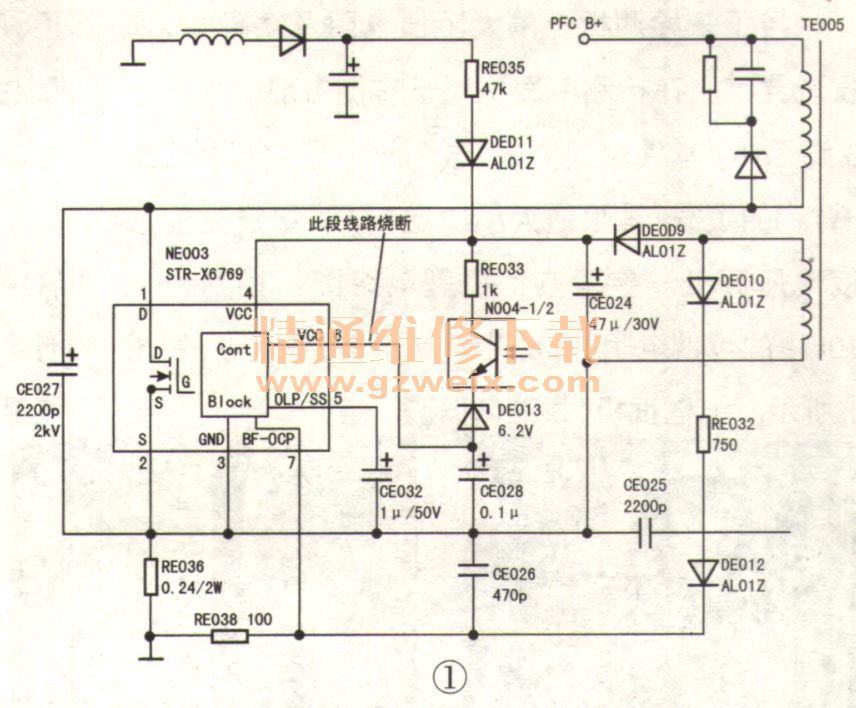

    该机电源板型号为E/RSAG7.820.568A/ROH,由待机电源(+5V-S)、小信号电源(+5V及+14V)、+24V及+12V主电源三部分组成。直观检查,发现+24V及+12V主电源中的CE027、RE036、RE038已烧坏,DE013正端至NE003(STR-X6769)的⑥脚之间的铜箔已烧断。相关电路如图1所示。怀疑NE003损坏,用万用表电阻挡在路测蒸量NE003的④~⑦脚对②、③脚的阻值,已明显短路,确认NE003已损坏。

    更换上述损坏元件后试机,出现蓝屏,显示“无信号”,接上信号后还是显示“无信号”,也无声音。检查电源板,发现无+5V、+14V电压输出,且电源板发出不明显的间断“吱”声。检查以NE001(SMA-E1017)为核心的开关电源与功率因数校正电路,如图2所示,发现NE001的12脚(启动电源输入端)电压正常,但①脚(VCC)电压在10V~15V之间波动。断电,检查+5V、+14V负载没有短路现象,检查NE001外围元件,发现开关管QE003源极电流检测电阻RE024已开路(如图3所示)。将RE024换新后试机,故障排除。
