海信TLM26P69DX型液晶彩电,开机“三无”
来源:本站整理  作者:佚名  2013-08-17 16:03:04

    一台海信TLM26P69DX型液晶彩电,开机“三无”,但待机指示灯亮,数秒钟后指示灯熄灭,电源停止工作。

    分析检修:开机时指示灯亮,说明开关电源已经成。

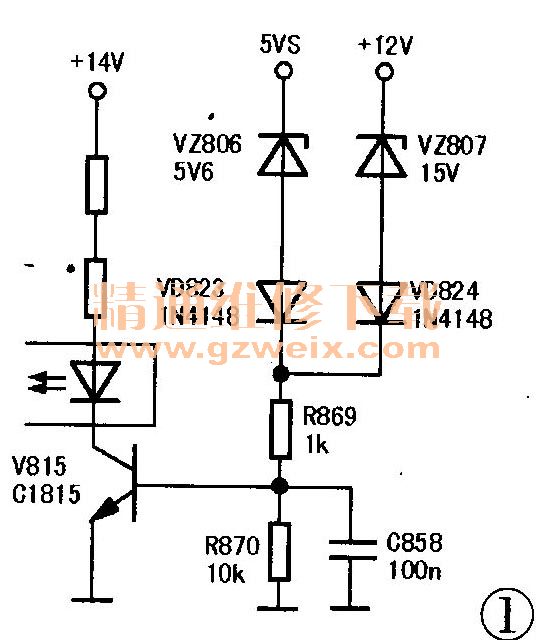

    对保护电路进行检测,开机的瞬间测量过电压保护电路V815的b极电压,发现有0.6V的高电平,判断过电压保护电路启动。开机的瞬间测量过电压保护隔离二极管VD823, VD824的正极电压,发现VD824的正极开机的瞬间呈高电平,判断+12V过电压保护电路启动。采取解除保护的方法,断开VD824,开机不再保护,且声、光、图均正常,此时测量开关电源输出12V电压均正常,判断过电压检测电路稳压二极管VD824不良。更换VD824后,故障排除。相关电路见图1所示。
