例1：一台TCL L40F77型液晶彩电，开机后三无（无光栅、无图像、无声音），待机指示灯不亮。
分析检修：TCL PWL37C型电源板，主要应用机型为L37E77F、L40F77、L42E77、L42M9FE等。

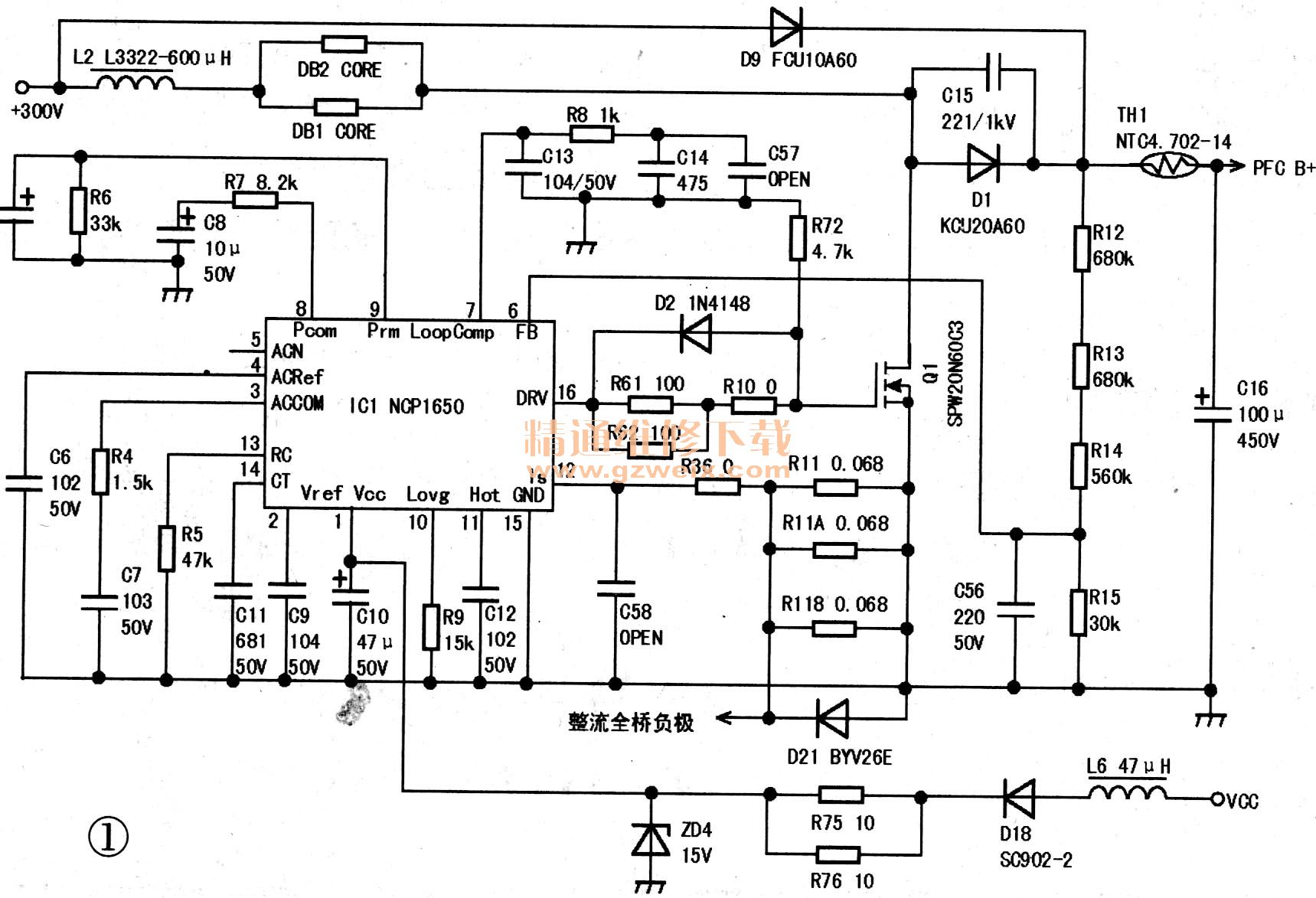

开机后三无，初步判断电源电路有短路故障。首先检查电源保险管熔丝F1、发现已烧断。一般此类故障大多是有源PFC电路或12V开关电源出现故障引起的。因此，先对有源PFC电路进行检查，发现开关管Q1已击穿损坏，接着检查升压电感L2内部已短路，‘致使Q1被击穿，同时烧坏交流输入回路保险管F1。更换L2、Q1、F1后，一切恢复正常，故障排除。相关电路见图1。
例2：一台TCL L42E77型液晶彩电，开机后三无，待机指示灯亮。
分析检修：根据故障现象，重点检查PFC电路。检测PFC控制器IC1没有振荡、升压电感L2和开关管Q1均正常、输出滤波电容C16正端电压较低（仅为280V） 、IC1的①脚供电电压为0V，致使IC1不起振。随后检查D18、L6、R9、C9、C12等IC1的外围元器件，发现D18短路损坏，更换D18后，一切恢复正常，故障排除。相关电路见图1。
例3：一台TCL L40E9FR型液晶彩电，开机后三无，待机指示灯亮。
分析检修：开机三无，分析是PFC控制器IC1没起振。检测IC1的①脚供电正常，怀疑定时电阻、定时电容有问题。检测IC1的外接定时电阻R5、定时电容C11，发现C11击穿短路。更换C11后，一切恢复正常，故障排除。相关电路见图1。
例4：一台FCL L40E9型液晶彩电，开机后三无，待机指示灯不亮。
分析检修：根据以往检修经验，此类故障多为12V开关电源问题。因此，首先进行12V开关电源的检查。一般12V开关电源故障多为开关管Q5出现故障。检查Q5已击穿，进一步检查开关变压器T2的绕组及尖峰吸收回路D12、C33、R38，发现C33已击穿，从而导致Q5击穿。更换Q5、C33后，一切恢复正常，故障排除。相关电路见图2。
例5：一台TCL L42E9ER型液晶彩电，开机后三无，待机指示灯不亮。
分析检修：加电后三无，分析是12V开关电源故障。一般12V开关电源故障多为开关管Q5故障。因此，先检查开关管Q5，发现Q5已击穿损坏，随后检查IC6（NCP1377 ）的②脚稳压控制功能正常，③脚电流环路的电阻R39断路失效。更换R39后，一切恢复正常，故障排除。相关电路见图2。
例6：一台TCL L40M9型液晶彩电，开机后三无，待机指示灯不亮。
分析检修：开机后三无，怀疑12V开关电源有问题。首先检查IC6（NCP1377 ）S作状态，IC6振荡正常，但无12V直流供电。因此，进一步检查同步整流电路中T3、Q14、Q6等元器件，发现Q6击穿短路。更换Q6后，12V直流供电恢复正常，故障排除。相关电路见图2。
