例7：一台TCL L37E77F型液晶彩电，开机三无，指示灯不亮。
分析检修：根据故障现象，判断故障范围在电源部分，见图2。加电后，测电源板输出电压，发现12V月输出为0V，24V输出正常。24V输出正常说明电源的公共通道（即PFC功率因数校正电路）是正常的，故障应在12V电源部分。
关机，测量Q5、R39、R40、D10都正常；通电，测量IC6（NCP1377）的⑧脚有380V电压、估计IC6损坏。将其更换后，12V输出端电压为6V、且不稳定，测量IC6的⑥脚Vcc电源也不稳定。断电，测量R37、ZD5 已断路损坏。将R37、ZD5更换后开机，测量12V，恢复正常，故障排除。
例8：一台TCL L40B66型液晶彩电，开机后三无，待机指示灯不亮。

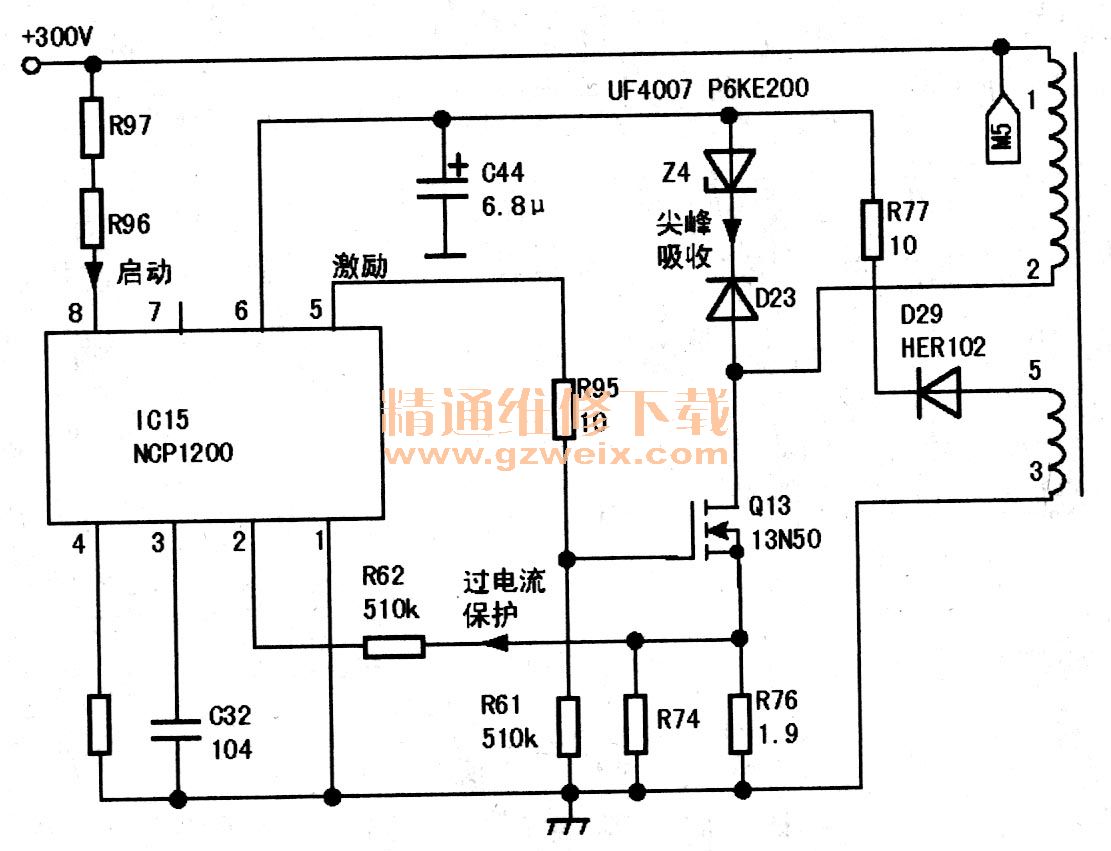

分析检修：根据故障现象，分析为电源系统故障。一般市电整流滤波后的300V，供IC15、Q13组成的控制振荡电路产生5VSB为主板控制系统供电；同时，产生PFC和主电源驱动电路需要的Vcc1电压。该电路发生故障时，一般都呈三无状态，指示灯不亮。
首先检查易发故障的开关管Q13，发现已击穿损坏，烧断保险管熔丝F1。日常运行时，造成开关管Q13击穿，多为尖峰脉冲吸收电路元器件有故障。接着检查尖峰吸收电路Z4、D23，发现D23击穿短路．，因而造成Q13击穿损坏。更换F1、Q13、D23，故障排除。相关电路见图3。
例9：一台TCL L40M9ER型液晶彩电，开机后三无，待机指示灯不亮。

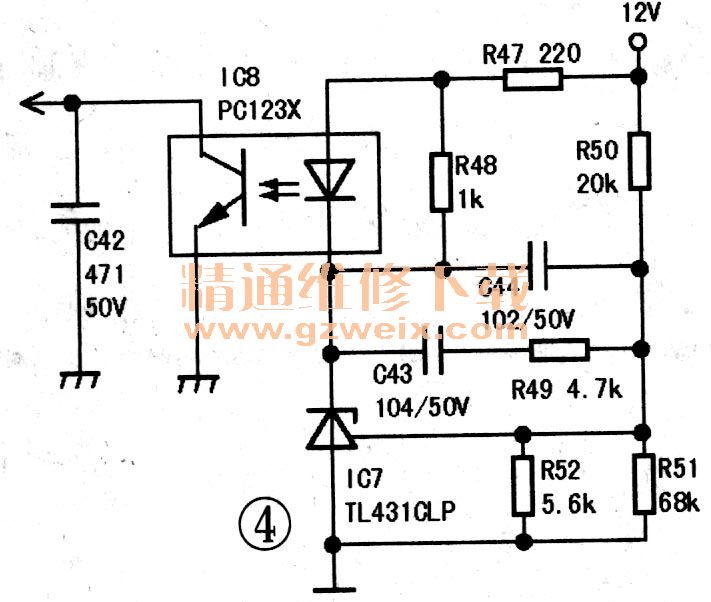

分析检修：根据以往检修经验，此类故障多为IC6 （NCP1377）不振荡造成。首先，在IC6的⑥脚加15V维修电压试验，结果能起振；随后查IC6⑧脚启动元器件和⑥脚供电元器件均正常，但仍不起振；接着查IC6的②脚电压环路的C42、IC8等元器件，发现C42电容鼓包变质失效。更换C42后一切恢复正常，故障排除。相关电路见图4。
