故障检修：打开机壳，直观检查发现电源4A/250V保险丝崩断，说明电源存在严重短路性故障。用万用表检测电源整流器D502，未见异常；测二极管D509、D512，没有击穿现象；在路检测电源开关管V504，发现其G、D、S极均短路，说明该管已严重击穿。为了找到该管损坏的原因，认真检测该管外围元件D510、R538、R540、R542，却未见异常，但是发现在拆除V504的情况下，电路板上G、S极两焊点间仍然存在短路现象，怀疑N501（ML4800）的11脚内部对地短路。于是，将该脚断开检测，结果依然如此，难道实际电路与图纸不符？

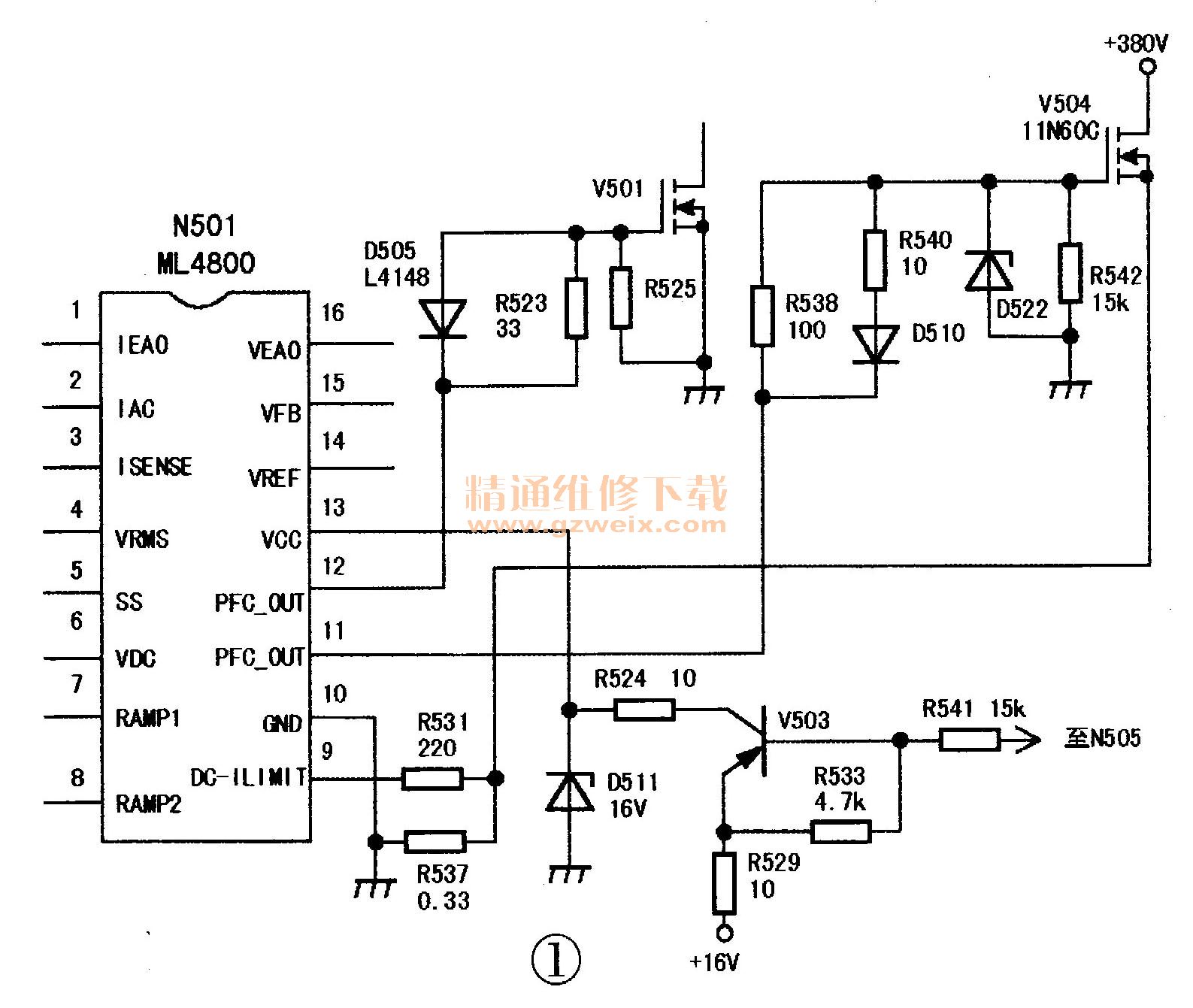

    冷静下来仔细查看电路板，真有了意外发现：在电路板上R540的旁边有一只贴片式二极管D522，刚好接在V504的G极与地之间。查阅相关资料，该管应是稳压二极管，可对开关管V504起到保护作用。检测该管发现已击穿短路，看来导致V504损坏的可能原因就是该管短路引起的。将其拆下，由于不知道该管的具体型号，也因为原机电路图上没有这只管，所以更换完V504和电源保险丝后直接上电开机，结果声像重现。相关电路如图1所示。

    维修提示：1．该机电路图与实际电路有点差别，同行检修时要注意。除上述D522以外，在光藕N503的③、④脚之间还接一只贴片式稳压二极管BZV55 ～B5V1，电路图纸上未画出来。此外，电阻R524 （10Ω）在实际电路板上被错标成R522，滤波电容C544～C549与原机图纸标号和容量均不符，实际容量均为1000VF，没有220μF的。原机图纸上N507 （LN7812）本机上也没有。2．原机V504的型号是11N60C，具体参数是600V、11A、50W，如果购买不到，也可用20N60C代换，机器工作性能会更稳定。3．用万用表测量关键点电压时要注意冷热地之分，千万不可以将冷热地混淆，更不能错将两者短接。4．由于贴片元件焊点间距很小，所以在测量电压时，最好将万用表黑表笔固定（用鳄鱼夹），手持红表笔测量关健点电压，否则，两手同时持表笔易出现表笔打滑现象，造成电路瞬间短路，导致故障范围扩大或者损坏万用表。
