冠龙EH-19AT3型电磁炉不加热故障检修
来源:本站整理  作者:佚名  2014-11-10 09:27:32

    1:加热不久,机内传出“嘭”一响声,指示灯熄关,显示屏变黑,电磁炉立即停止加热

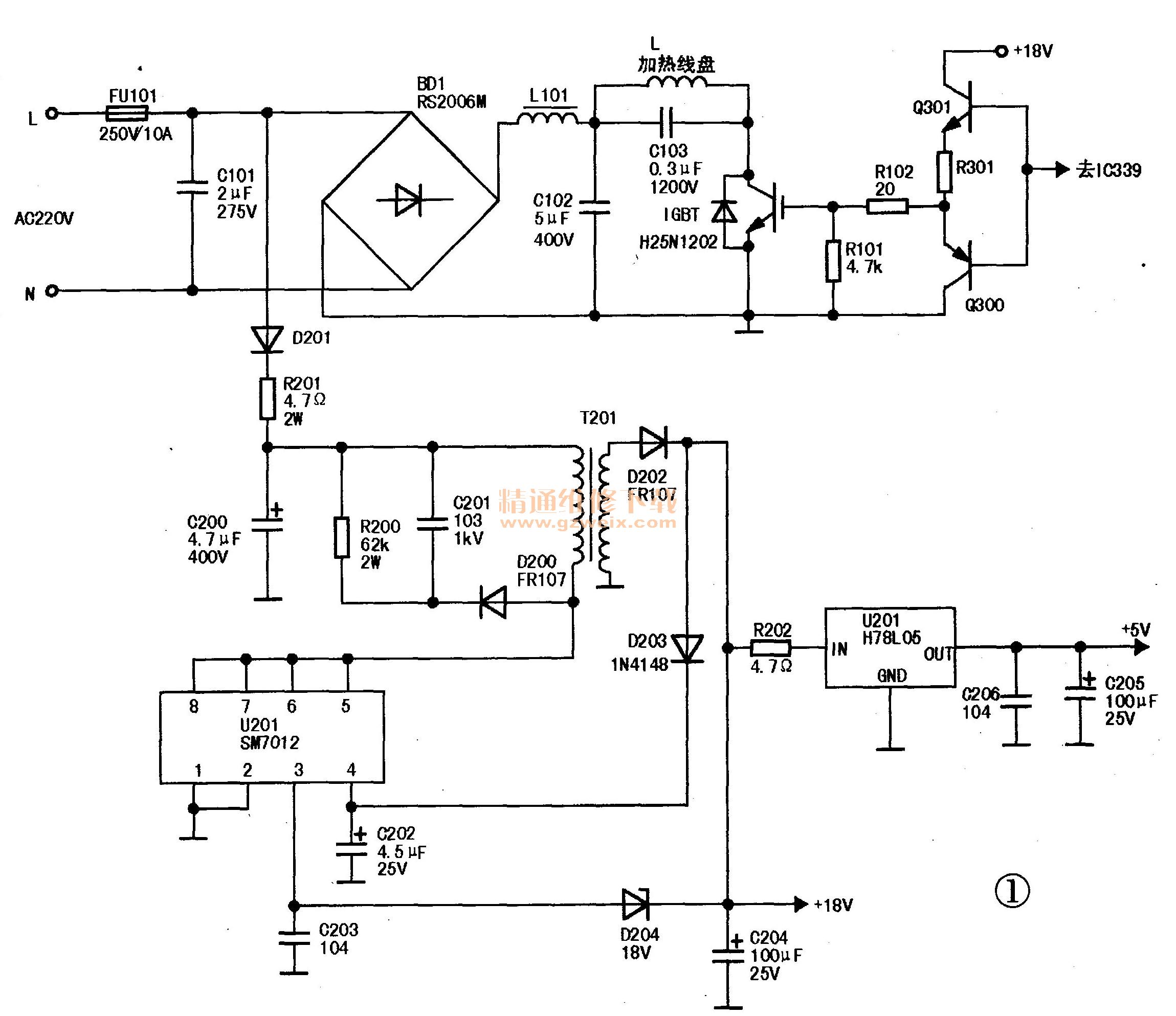

    分析检修:故障现象说明电磁炉内部出现严重的短路故障,通常是高压电源电路或高频谐振电路相关元件损坏引起的,相关电路如图1所示。

拆开外壳,取出主电路板(型为EH -3425 -1H),观察保险FU101发黑炸裂,检查抗干扰电C101、整流桥BD1、滤波电容C102谐振电容C103以及门控管IGBT等元件,发现BD1与IGBT均击穿先更换BD 1(RS2006M ),暂未换上IGBT通电测得C102两端电压310V,正常。接着更换IGBT(因中无原型号H25N1202FGA25N1202ANTD代换)后,在烧断的FU101两端串入一只60W/220V白炽灯泡,通电开机,灯泡很亮,这说明电磁炉仍存在短路故障。重点检查门控管IGBT的驱动电路Q301、Q300等元件,发现IGBT的门极分压电阻R101断路。由于R101断路,导致门控管的推动电压升高,造成IGBT过压、过热而击穿,从而殃及BD1及FU101。更换R101(4.7kΩ/0.5W)后通电试机,灯泡微亮后立即熄灭,说明短路故障已排除。拆走灯泡,换上新的保险管(10A/250V)后,放上锅通电开机,电磁炉正常加热,故障排除。

[1] [2]  下一页
