长虹LT4219P型液晶彩电三无故障
来源:本站整理  作者:佚名  2014-11-14 09:11:34

    该机故障现象为开不了机。长虹LT4219P型液晶彩电使用的是自制的GP03电源组件,电源板上有正、副两块电源模块,元件多、电路复杂。它具有输出功率大、带负载能力强,保护功能完善,待机功耗小等优点。这两块模块的型号分别为STR-E1565及STR-T2268,是日本三肯公司开发的电源专用模块。
    实测该机12V、5V、24V电压全无,仔细检查发现STR-T2268有裂痕,F801 5A已断, U802B光祸击穿,D807、D806、Q805、2SA1020损坏。逐一更换损坏元件后开机,电源启动工作;加接信号源,图像画面伴音俱佳,收看两小时无故障。询问用户得知,损坏那天是雷雨天。

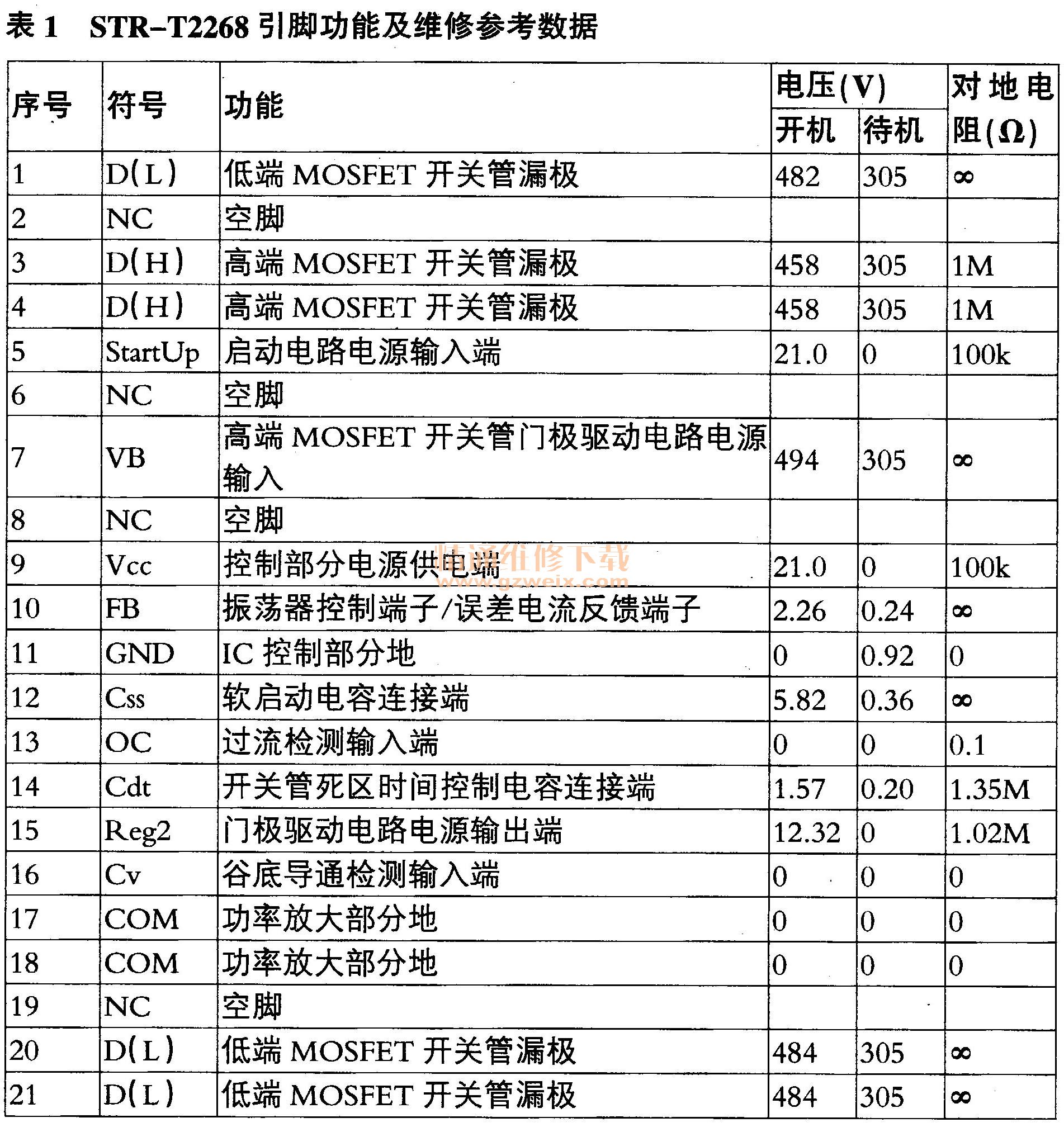

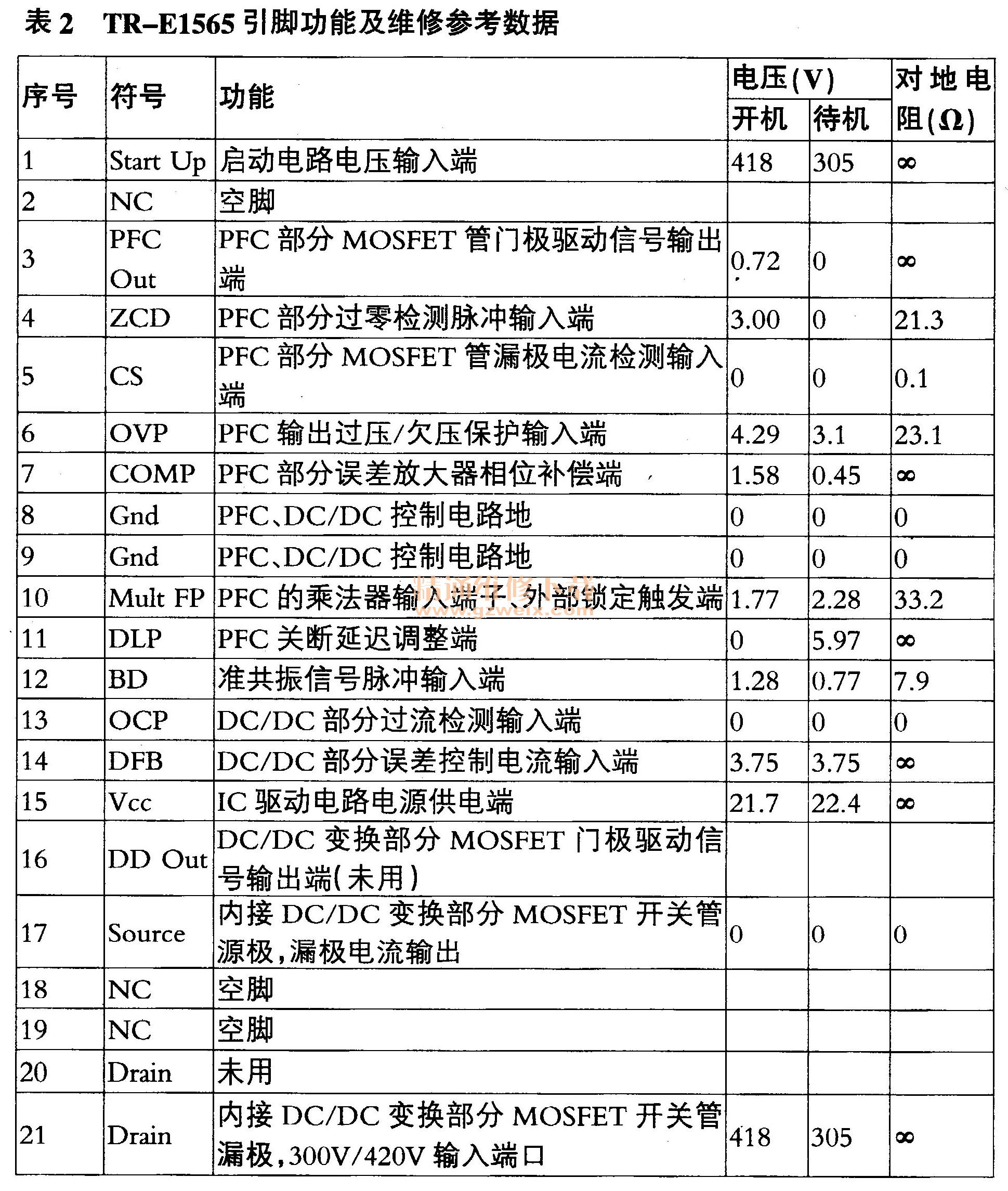

    长虹GP03电源在37英寸、42英寸产品中的市场占有量极大,故附上开关电源和电源模块图及两个集成块的维修参数(见表1、表2)供大家参考,以便少走弯路。
