长虹LT32620A型液晶电视灌流电路损坏导致背光灯不亮
来源:家电维修  作者:佚名  2018-08-08 08:21:10



    一台长虹LT32620A型液晶电视,开机后背光不亮,无图像,但伴音正常。
    该机电源二合一板的型号是FSP160 -3P101,液晶屏型号为LC320WXE - SBB1(背光源为12根EEFL灯管)。在开机瞬间,用示波器探头靠近高压变压器,未见高压的感应信号波形,说明逆变电路未工作。对逆变电路的工作条件进行测量,首先测插件CN202的BL-ON(背光开/关控制)高电平和VIPWM(亮度调整)电压均正常,接着测量开关电源送至逆变电路的+24V和+380V供电也正常,判断故障在逆变电路。

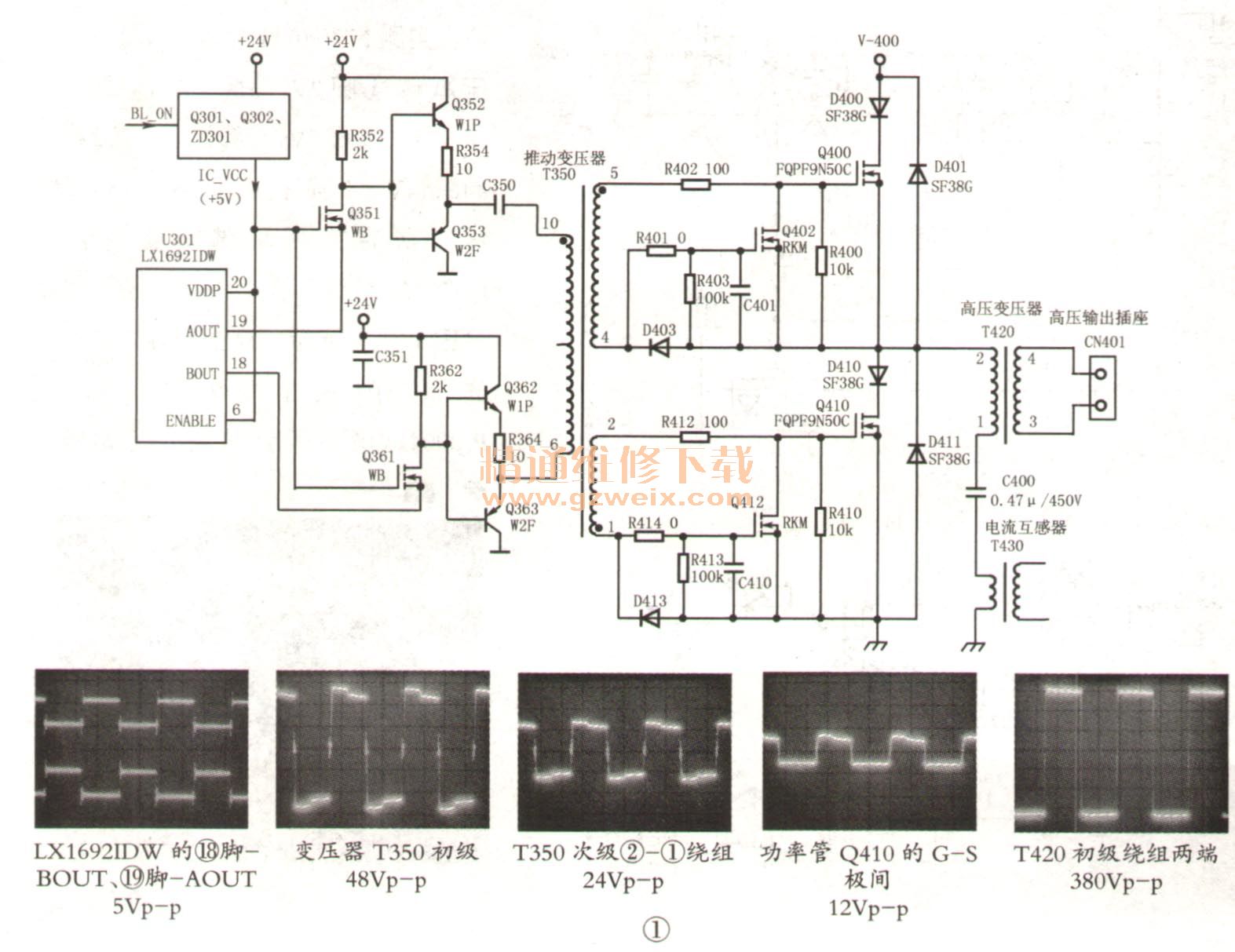

    该二合一板的逆变电路主要由振荡控制、激励、功率放大电路三部分组成,其简化电路如图1所示。振荡控制电路以LX16921DW(U301)为核心构成,其供电及使能控制电路由Q301、Q302、ZD301组成。开机后,电源电路输出的+24V及高电平BL ON信号均加到该电路,+24V电压经降压、稳压后产生+5V电压,加到U301的20脚(IC供电输入端)和⑥脚(使能控制端),其18、19脚输出驱动信号,送到由Q351~Q353和Q361~Q363与推动变压器T350组成的半桥式激励电路,放大后的脉冲信号由T350耦合到功率放大电路。T350主要起信号耦合与“冷/热地”隔离作用,它有两个次级绕组,由于两个次级绕组的匝数相同,同名端的接法不同,因此两次级绕组可输出相位相反、幅度相等的信号,用于驱动两只极性相同的功率管。Q402、Q400、Q412、Q410等元件组成半桥式功率放大电路,Q400、Q410是功率输出管,都是N沟道的Mos管;Q402、Q412等组成灌流电路,在Q400、Q410截止期间,泄放Q400、Q410结电容上储存的电荷,起保护功率管的作用。

    T420是高压变压器(该二合一板只有一只高压变压器),工作时,其次级感应产生高压的高频方波,在变压器漏感及回路电容组成的LC谐振电路作用下,输出正弦波高压,经高压输出插座CN401供给屏内的12只EEFL灯管。
    上电,测量U301的20脚和⑥脚有5V电压,激励电路+24V和功率放大电路+380V供电均正常。为了迅速缩小故障范围,用示波器测关键点的波形(需注意的是:由于逆变电路不能正常工作,保护电路会使逆变电路工作3s左右后停止工作,所以检修时可反复开、关机,在开机瞬间进行测量)。先测量U301的18脚和19脚均有5Vp-p左右的驱动信号输出(图1中标出了逆变器正常时关键点的波形),说明前端的振荡控制电路能启动工作,故障在后续电路。往后继续测量,测T350⑥一⑩脚之间有48Vp-p左右的脉冲信号,⑤一④脚之间和②一①脚之间均有24Vp-。左右的脉冲信号,说明激励电路正常;接下来测量T420初级②一①绕组的波形,发现无脉冲波形,由此判断功率放大电路有故障。对这部分电路进行检查,发现上臂功率输出管Q400的G-S极间无脉冲信号,而下臂Q410的G-S极间有12Vp-p左右的脉冲信号,说明上臂功率管Q400及相关电路有问题。断电后,采用电阻测量法进行检查,在路测量限流电阻R402没有开路,测量Q400的G-S极间电阻只有几欧,怀疑Q400的G-S极间击穿短路,但将Q400的G极从电路中焊开后,测管子的G-S极间并没有击穿短路现象,说明是连接在Q400 G - S极的其他元件短路。Q400 G - S极之间的外接元件存在短路故障最大可能就是Q402的D-S极短路。在路测量Q402的D=S极阻值只有几欧,将Q402焊下,重测Q400 G - S极两焊点之间的电阻上升到10kΩ左右,说明故障在Q402上。检测其他相关元件(D403、R403、R400等)没有损坏。重新将功率管Q400的G极焊好,接下来是找管子来更换Q402。
    Q402是丝印号为RKM的贴片效场应管,型号是RK7002BM,N沟道,参数为0.25A、60V、SOT-23封装,日本罗姆半导体公司生产。查阅电路图集,发现长虹R-HS140P -3HF01二合一电源板的逆变器功率放大电路结构与图1电路相似,该板灌流电路使用的贴片场效应管丝印号为K7K,型号是DMN601K7,N沟道,参数为0.3A、60V、0.35W、SOT2 - 3封装。分析认为可用K7K代换RKM。代换后通电试机,背光灯正常点亮,故障排除。
    在日常修理中,逆变器功率放大电路中的灌流电路发生故障的情况较少,检修中易忽略其检测。下面小结一下灌流电路的故障特点。
    在激励信号为正半周时,R402和R412起到限制Q400和Q410栅极等效电容的充电电流的作用,其阻值一般在几十欧姆到100Ω。若该电阻开路,功率管始终截止,即不工作;若阻值变大,会造成功率管激励不足,时间长了会烧功率管。
    R400和R410是Q400和Q410的关机栅极电荷泄放电阻,接在MOs管的G、S之间。关机后,MOs管栅极存储的电荷通过此电阻迅速释放。为保证电荷的迅速释放,泄放电阻的阻值不可太大,一般为5kΩ至几十千欧姆。若泄放电阻开路,会造成MOs管损坏。
    Q402和Q412的作用是在Q400和Q410截止时,为Q400和Q410极间存储的电荷提供放电回路。若Q402和Q412开路,会导致Q400和Q410损坏;若Q402和Q412的D-S极击穿,Q400和Q410因栅极无脉冲信号输入而截止,即功率放大电路不工作。
