该机在不进行任何操作的前提下，通电后面板的绿灯就亮，但屏幕不亮，背光不亮，无伴音，本机键和遥控键失控，不能进行开／关机控制。
    检测电源板输出的待机3.3V电源正常、24V电源正常。本机键和遥控键不能开、关机控制，怀疑主板不良。于是订购一块新主板，到货后上机，能正常开、关机控制，背光能正常点亮，但灰屏，没有任何字符和菜单显示。灰屏、无字符、无菜单显示，可能的故障部位一是主板不良，二是逻辑板不良，三是屏幕不良。
    因为是换上了新主板，因此灰屏、屏幕无任何显示故障原因应当重点怀疑逻辑板和屏幕。但主板和逻辑板同时损坏的情况很少见，为了查清故障部位，还应当从逻辑板的工作条件入手进行检查，以查清屏幕无显示故障的部位。

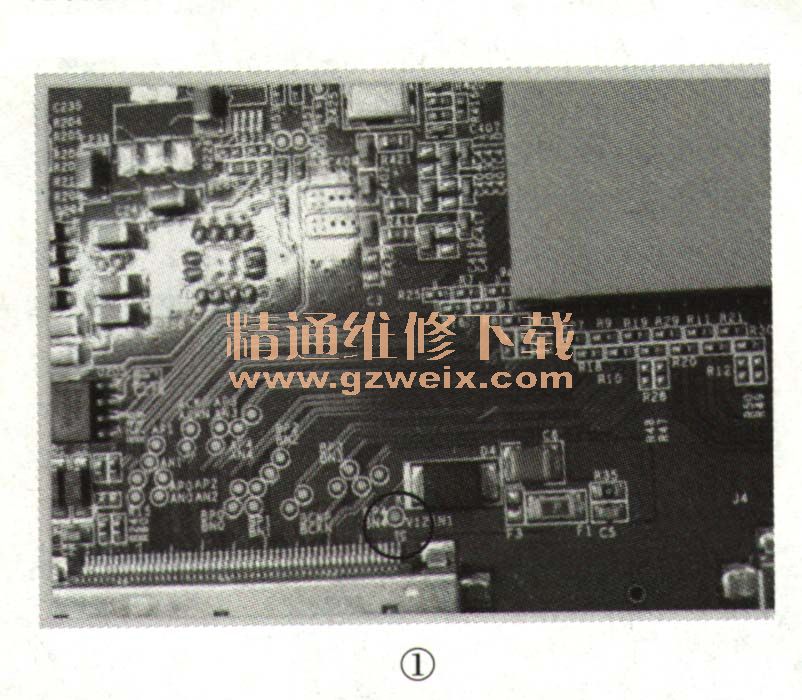

    图1中，“V12IN1”是主板送到逻辑板的12V供电端，R35是0Ω电阻，D4是12V电源过压保护管，C6是12V退耦滤波电容，F1是逻辑板供电12V电源保险丝（其颜色一般是绿色，像贴片电阻一样，不同的是电阻是黑色，保险丝是绿色）。

    在检修逻辑板时，第一步就是先找到这个12V保险丝，检测它是否烧断，如果烧断·，则说明逻辑板内存在12V负载短路，需找到已经击穿短路的坏零件。
    经检测，发现主板送给逻辑板的12V供电正常，逻辑板内DC-DC变换电路正常:VDD为15V、VGH为30V、VGL为－6V，各路电压正常。逻辑板上U901的型号是RM5101（LCD液晶显示灰度校正电压产生器，在其他液晶屏逻辑板中用得最多的是AS15，这两个型号的IC功能相同，可互换）。
    主板送到逻辑板的12V电源，在逻辑板内经DC-DC变换产生15V VDD电压，该电压一方面为逻辑板内的U901供电，一方面通过J2和J3为液晶屏提供VDD 15V电源电压。

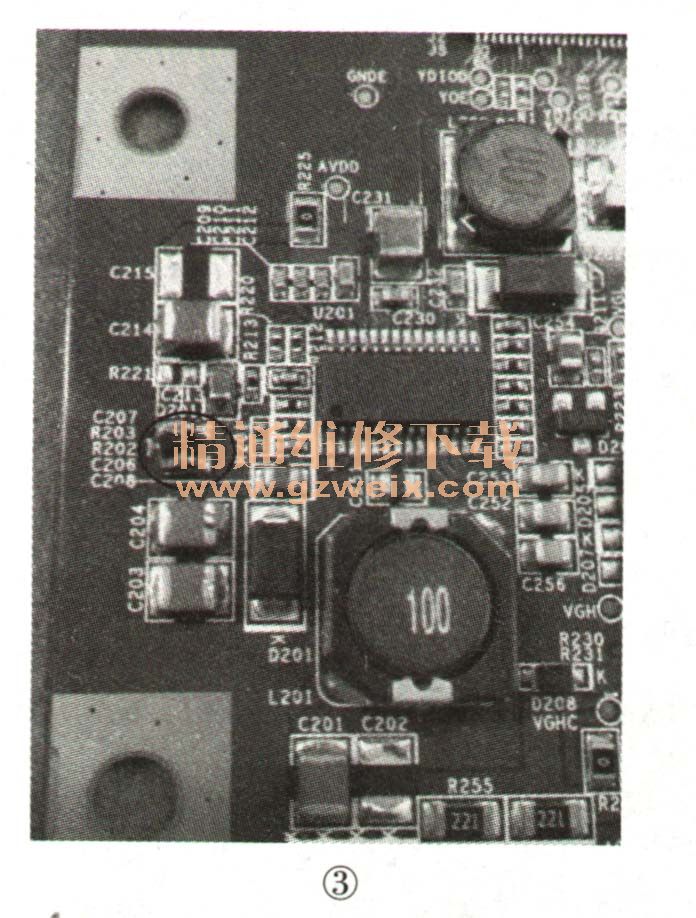

   图2中U901的30脚是15V电源供电脚，逻辑板内DC -DC变换电路把输入的12V电源变换成VDD15V给U901的30脚供电。U901输出多达14路灰度校正电压VG1～ VG22，经过J3插座送到液晶屏。经检测14路灰度校正电压都没有输出，检测U901的30脚也没有15V供电，向前追查前级15V供电开关管Q201（见图3），发现Q201的输出端D极没有15V输出，而输入端S极有15V输入。检测该管发现内部已开路，细看该管顶部有变形凸起（见图3左侧），说明该管发生过流已烧坏，判定该管后级的负载肯定有击穿短路。为了证实后级是否有击穿短路，在Q201的S极与D极间用一只10Ω/1W电阻跨接为后级电路供电，因为逻辑板VDD（15V）电源的负载正常工作电流不会超过100mA、因此串入一只10Ω电阻。该电阻上的正常压降大约在1V左右，加到逻辑板后级电路及液晶屏的VDD15V电压还剩14V，此时液晶屏仍然能正常工作。如果液晶屏幕内部有短路，15V电压就会全部降在10Ω电阻上，此时流过10Ω电阻的电流会高达1.5A、10Ω电阻的功耗会达到15W，在此种情况下10Ω电阻会过热并马上冒烟，达到安全检修的目的，这样可以防止因为15V负载短路而过流烧坏15V的DC-DC电路，使故障扩大。因为有10Ω电阻的限流作用，保护了逻辑板内的15V电压产生电路。



    按上述设想，在15V开关管Q201的S极－D极间串上10Ω电阻，开机后10Ω电阻马上冒烟，确定Q201后级的15V负载有短路。断开逻辑板到屏幕的两根白色纸片状FFC排线J2和J3（即断开逻辑板与液晶面板的连接），再次开机，逻辑板工作正常，10Ω电阻不再发热冒烟，这说明液晶屏内部15V电路对地短路。J3的⑩、⑩、⑩脚为液晶屏15V电源供电脚，J2的35、36、37脚也是液晶屏15V电源供电脚，把液晶屏J3的FFC排线拔掉，保留J2排线原样连接不动，测量逻辑板J2排线15V电源引脚35、36、37脚到地电阻是5.5KΩ（47型指针表，R× 1k挡，红笔接地，黑笔测量），拔掉J2排线，连接好J3排线，测量J324、25、26脚15V电源引脚到地电阻，发现是0Ω，充分说明与J3排线连接的液晶屏内部15V电源到地短路，而如果把逻辑板的J2、J3排线同时拔掉，测量逻辑板J2的35、36、37脚15V电源到地电阻正常值为6kΩ。以上充分说明液晶屏内部损坏，换屏后同时更换Q201，再开机，故障排除。
    小结：液晶屏内部有源极驱动和栅极驱动电路，由数个IC及多个滤波贴片电容构成，如果贴片电容漏电或贴片电容内部击穿短路，都会造成逻样板的15V电源电压到地短路。因此，只要打开液晶屏内部的源极、栅极驱动电路，找到击穿短路的坏零件，更换就可以了。
    图4为此机使用逻辑板的完整实物图。图中J2、J3与液晶屏连接，这两个连接器各自独立，J2和J3排线内各含有相同的15V电源、灰度检测电压、源极驱动及栅极驱动信号，各自驱动对应液晶屏幕的左、右半屏图像。如果拔掉J2排线，而J3排线原样不动，则J2对应的半屏是白屏，没有图像，而J3对应的半屏图像会正常显示；反之，拔掉J3排线，J2原样不动，则J3对应的半屏是白屏，没有图像，而J2对应的半屏图像正常。

    在前边的检修过程中已发现右上角的连接器J3对应的屏幕内15V电源有短路，因此，在修机时为了判断主板及逻辑板是否正常，笔者把J3排线拔下，J2排线原样保持不动，开机后发现J2排线叶应的半屏图像正常，而J3排线对应的半屏是白屏无图像状态，说明主板和逻挥板是好的，液晶屏坏了半屏。
