一台TCL L43F3300-3D型液晶电视，TV状态下不能收看电视，但AV状态下正常。

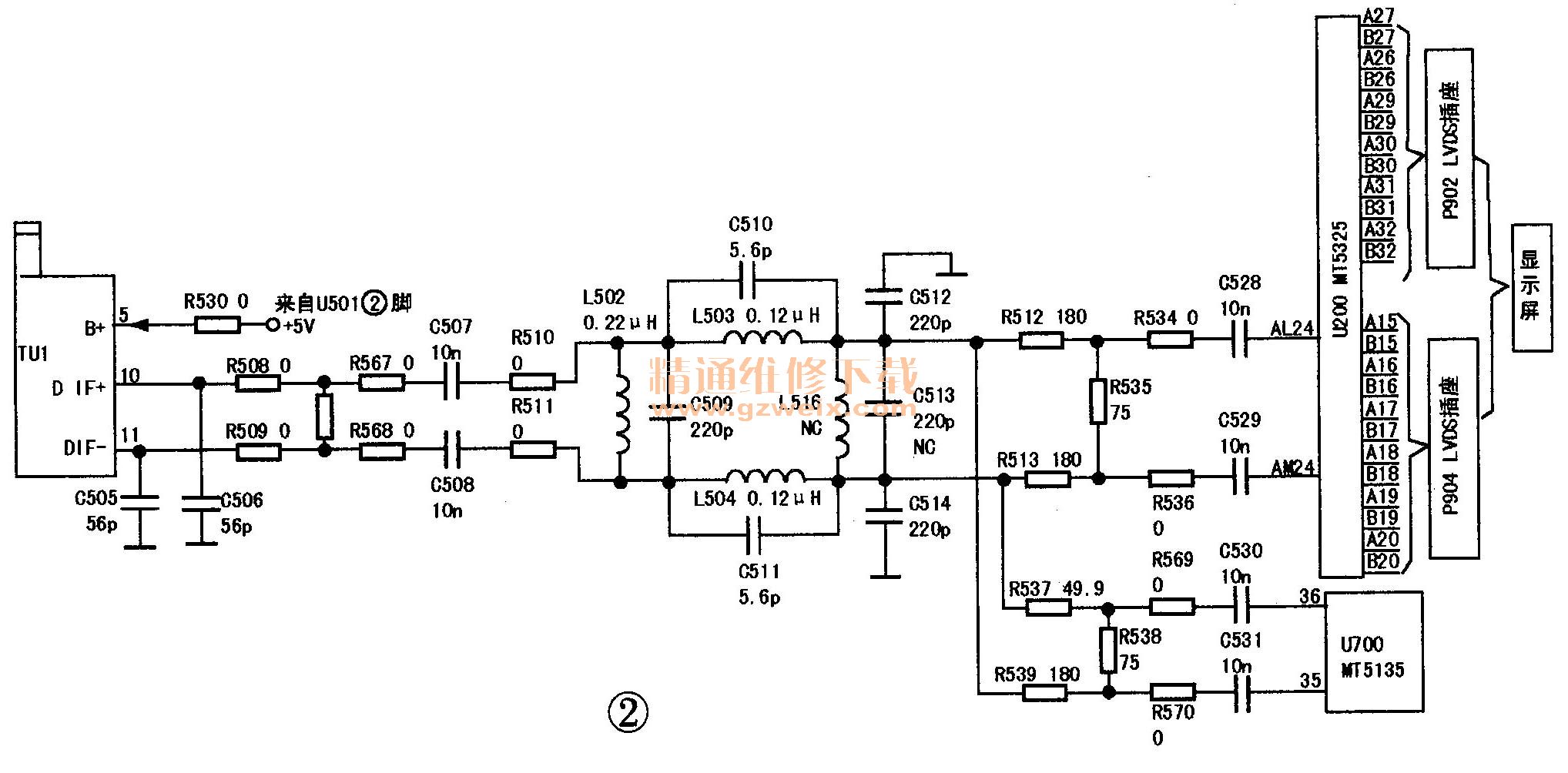

    该机芯的TV信号通道见图2；从高频头TU1⑩、11脚中频信号输出端输出的FAT ＋ 、FAT-全电视中频信号，经R508/R509、C507/C508、L503/L504等构成的滤波网络滤除杂波及干扰信号后，一路送入主控芯片U200（MT5325 ）TV信号输入端AL24、 AM24（注：另一路则送入数字加密台解码芯片U700 （MT5135）的中频信号输入端35、36脚），在U200内部被分别分离出图像、伴音中频信号，并被分别经中频放大、AGC控制及数字化等一系列处理后，图像LVDS数据和时钟信号从U200的A15-A20脚；A27-A32脚；B15-B20脚；B27～B32脚；C15、C17、C19、C23、C25、C27脚；D15、D17、D19、D23、D25、D27脚；E15-E20、E23-E28脚输出（注：图2中U200的Cxx、Dxx、Exx输出脚因版面限制已省略），再经插头P902、P904送入逻辑板，由显示屏重现图像。由故障现象分析，故障很有可能在高频头或其附属电路（包括总线和供电电路）或主控芯片内部信号切换及处理电路。于是，决定从高频头中频输出端⑩、11脚开始查起。经用缝衣针从高频头中频信号输出端注入干扰信号，屏幕有杂波反应，看来问题在高频买或其附属电路。查高频头相关脚供电电压，发现⑤脚＋5V供电电压为0V。于是，顺藤摸瓜检查，终于查出是⑤脚＋5V供电的DC/DC变换块U501（AS1117-5）输入端③脚限流电阻R527（6.8Ω）开路。更换R527后试机，高频头⑤脚电压恢复正常，故障排除。
