海信TLM55V88GP液晶彩电，用户称播放DVD正常，但接收闭路信号只能搜索到几个频道，正常时应该有五六十套节目。登门后，将用户卧室里的机器搬过来接上天线观察，确实如此，说明闭路信号是正常的，应该是该机的高频接收出了问题。

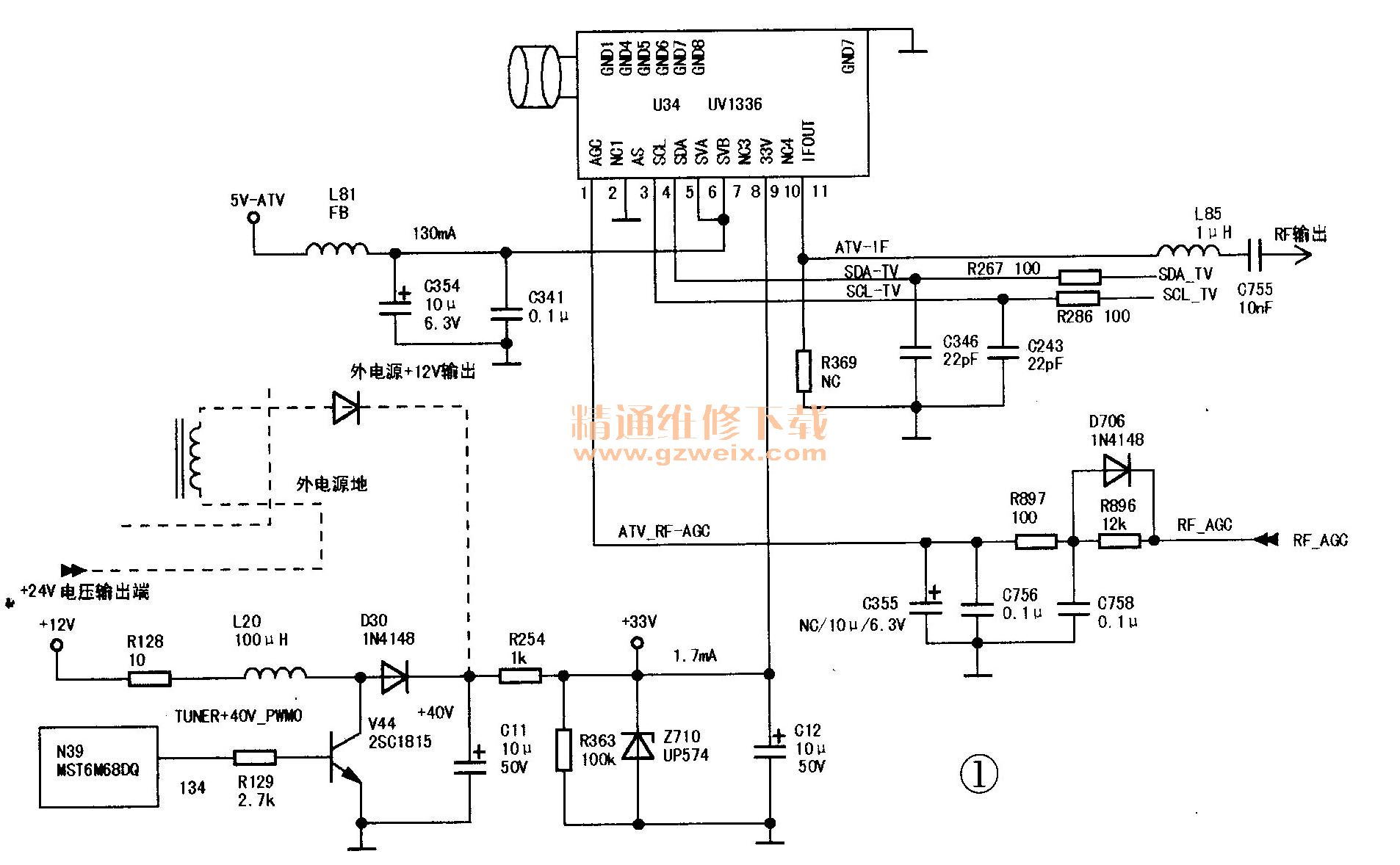

    变通维修：打开机器后测量高频头各引脚电压，发现⑨脚（＋33V调谐电压输入端）只有＋12V，该机＋33V是由＋12V升压得到的，V44、L20和D30组成升压电路，由主芯片N39（MST6M68DQ）134脚输出PWM信号进行驱动，这种情况显然是升压电路没有工作，相关电路如图1所示。通过检查发现V44完好，R129和D30也是正常的，故障在于V44基极没有驱动电压；用数字表二极管挡红笔接地、黑笔接R129左侧端进行压降测量，有0.6V左右的电压差，因为MST6M68DQ功能脚内部均接有一个正极接地的钳位二极管，这说明R129和N39主芯片函脚之间没有开路，而且主芯片＠脚内部也没有短路，无驱动输出应该是芯片相关电路损坏引起的，按常规的维修方法当然是更换芯片试一试，考虑到N39引脚太多（2％个），更换太麻烦且风险较大，还有一点就是对MST6M68DQ内部的详细电路不是很了解，只是通过电路框图知道其基本工作原理和关键引脚功能，PWM信号产生除芯片本身外，外围是否还有振荡电路不得而知，也没有资料介绍万一有而且故障是因为外围振荡电路阻容元件不良所致，即使能够成功更换一个芯片也是徒劳的，换主板也有困难，主要是成本等待周期长，申请一个主板接近一周时间才能到货。该机采用的主板型号是RSAG7.820.1680，当年（2012年）海信公司报价是480元，加上维修费用近700元，因为机器的视频、分量和HDMI输入是正常的，仅仅是因为搜台少就把主板换掉实在是有些可惜，所以当时就建议用户不用收台功能，购买一个机顶盒，但用户称他们小区的闭路信号是单位（军工企业）内部搞的，有自办节目，出于保密的需要和当地广电部门没有联网，只有模拟信号，不能使用数字机顶盒，希望尽量想想办法将其修复，换主板也可以。有了用户的承诺，笔者心里就踏实了，因为维修部里有很多换下的不同型号的主板，拆一两块MST6M68DQ是不难的，所以还是决定先换一下芯片试试，一来提高操作技能，二来总结维修经验，即使把板子修坏了，也没有后顾之忧，更换一个即可。于是将主板带回准备按计划付诸实施，就在进行准备工作时，徒弟的一句话给我提了醒，他说不就是缺调谐电压吗，外加一个不就解决了，笔者一想，此话有理，不管用什么方法，只要调谐电压达到33V，机器不就正常了吗？何必在芯片输出的驱动电压上较真呢！

    平时为维修机器方便，笔者准备了很多功率大小不同的电源板，还有从DVD机器上拆下来的旧板子，经查看，都没有输出 33V电压的，市面上也没找到能够输出这么高电压的小开关电源板出售。通过认真思考并根据以往维修CRT电视的经验，决定采用串联升压的方式来解决这一问题。该机采用的是RSAG7.820.1357电源板，输出的最高电压是为背光板提供的＋24V、所以只需在该电压的基础上再串上一个＋12V，使之达到＋36V就可以了，因为调谐电压所需的电流仅在1mA左右，所以选用了一个功率很小的12V开关电源，到用户家中后拆开机器，用连线将外加电源的＋12V地线接到本机开关电源输出的＋24V端子上，＋12V输出端接到主板的升压二极管D30负极（如图1中虚线部分所示），然后再从电视机电源板上引出交流220V接到外加的电源板上，连接完毕后通电进行自动搜台，所有频道节目无一遗漏，机器恢复正常。为稳妥起见，将D30正极一端从主板上焊掉，使外加电压脱离主板电路，至此机器维修完毕。
    以前在代换CRT电视机的高压包时，如果替代品输出的场电压低于机器场电路所需的工作电压，则通常是在高压包上增加几圈绕组加以解决，本例的方法与其原理是相同的，只不过一个是直流串联升压，一个是交流串联升压。如果本机是LED电视，那就更好解决了，因为灯条所需的电压很高（不同尺寸的LED电视因为发光二极管的数量不同通常在60V～160V之间），所以只需将一只高阻值、大功率电阻接到灯条电压上，另一端接到本机33V稳压管的负极（即高频头⑨脚）即可，这与CRT电视调谐电压的产生原理是相同的。
    小结：维修就是修修补补，只要能修好且用户认可，没有安全隐患，任何方法都是可以采用的，比如在带着主板回去的路上，也曾冒出另一个想法，不修主板了，既然用户家中不能使用广电加密功能的数字机顶盒，那就卖给用户一个电脑用的电视接收盒，也就是利用电脑收看闭路电视的机顶盒，总能赚几十块钱，也没有风险，但转念一想又觉得不妥，板子已经带回了，老是变来变去用户会有看法的。但如果自己没有把握更换芯片，再买不到主板，也想不到外加电压的方法，那么卖给用户一个电视盒也未尝不可。
