此机属于胜利X-56P机芯，开关电源电路是由分立元件组成的自激、脉宽调制式并联输出类型电路（目前国内彩电中应用较为广泛的一种开关电源之一）：
　　

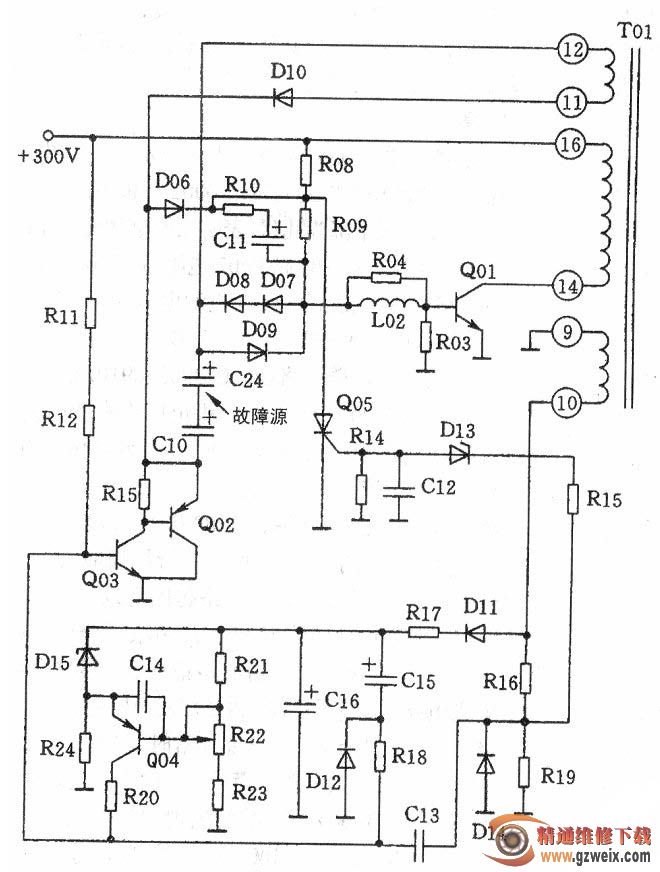

　　稳压控制脉宽调制电路与开关管之间采用两只电容C24和Cl0串联耦合方式；过压保护电路由Q05可控硅及D13稳压二极管、R15、R19、、R16、T01⑨～⑩绕组构成（见下图）。
　　
　　检修技法：
　　
　　①监视Q05可控硅控制栅极电压，判断过压保护电路动作否？此时发现当出现故障时，Q05G极电压由0.2V变为0.7V，显然是过压保护电路已动作；②采用60W灯泡作为假负载试机，发现+B(110v)电压突然升高到150V，灯泡较亮，说明开关电源电路，特别是稳压控制环路有故障。查取样、比较、误差放大电路（TOI⑨～⑩绕组、Dll、R17、C16、R21、R22、R23、D15、Q04等）、脉宽调制电路(Q03、Q02)和耦合电容(Cl0、C24)，未发现异常损坏元件；③采用“同规格电容并联”法，把一只100μF/10V电容并接到C24上时，故障排除。由于C24与Cl0为两只100μF/10V串联电容，故可用一只47uF/25V电容来代替，最好用钽电解电容替代。
　　
　　故障原因分析：电容C24、Cl0在电路中起两个作用：一是耦合作用，即取样比较产生的误差电压，经脉宽调制电路Q03、Q02耦合到开关管Q01的基极，控制开关管的截止时刻；二是充、放电作用，当开关管饱和导通后，开关变压器T01(11)～(12)反馈绕组上产生的(11)+、(12)-的感应电压，经Dl0二极管向Cl0、C24电容充电，使开关管Q01基极电位变负而迅速截止。
　　
　　由于C24(或Cl0)电容变值，使耦合作用和充、放电作用均为减弱，因而对开关管的控制作用大为减弱，使开关管的导通时间变长，导致输出电压升高，过压保护电路动作，最终使开关电源停振，从而造成上述故障。
