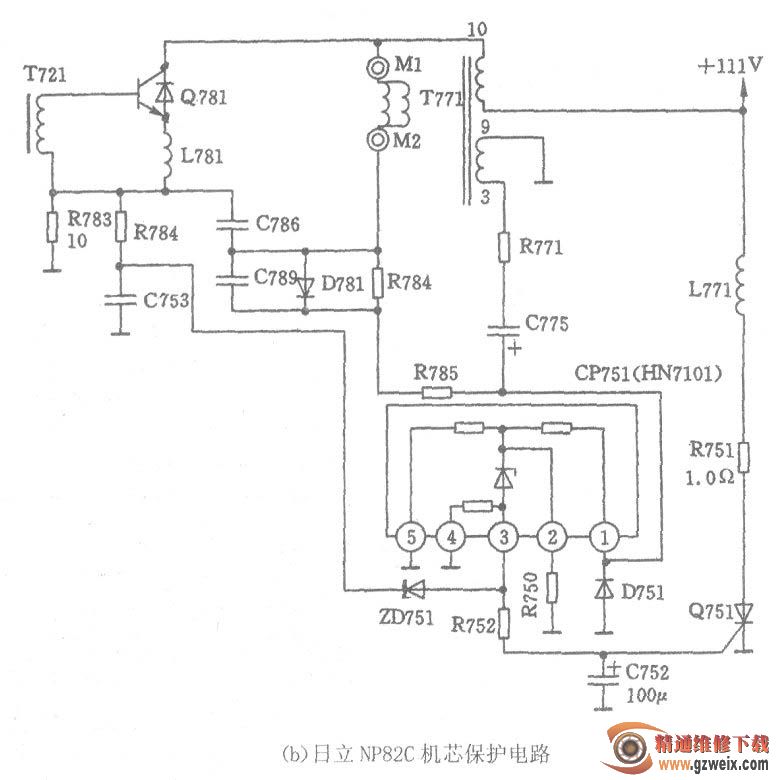

此机属于日立NP82机芯，其电路特点为：(1)开关电源电路由STR6020厚膜电路及外围元器件组成，属于自激行同步式串联单电源电压（111V）输出电路(见下图a);(3)设有过压、过流保护电路，由可控硅Q751及CP751、ZD751等构成。过压保护电路取样电压取自行输出变压器T771③脚脉冲，经R771、C775、D751整流、CP751稳压获得。过流保护电路取样电压取自“行管”Q781射极电阻R783上的压降，并经稳压二极管ZD751获得（见下图b所示）。
　　
　　通过监视可控硅Q751控制栅极电压来判断保护电路动作否，并发现有故障时Q751G极电压变为0.7V，说明保护电路已动作（有“吱吱”声为证）；区分何种类型（过压、过流或保护电路本身）的保护电路动作，简单的判断方法是：断开保护电路（焊开R751电阻），采用假负载(60W灯泡)来试机，并发现111V电压升高到140V以上，说明造成故障的直接原因是过压保护电路动作所致：
　　
　　通过检测分析判断引起+B电压过压的原因，可能是在开关电源稳压控制电路中。查间接取样电路T901的L2绕组、D907、C907均正常。怀疑STR6020集成电路内部误差放大和脉宽调制电路有问题。更换后故障排除。
　　
　　故障原因分析：故障系因STR6020电源厚膜块内部电路（稳压控制环路）性能变坏，使开关电源输出电压升高。同时行输出变压器T771③脚输出脉冲经R771、C775、D751整流后加到CP751①脚的电压升高，触发可控硅Q751导通，过压保护电路动作所致。
