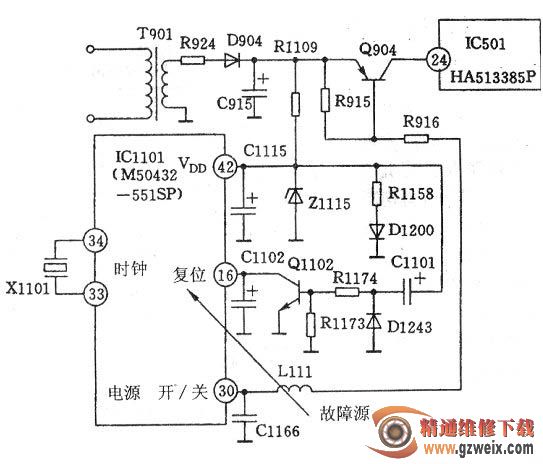

此机的电路特点为：(1)开关电源为自激行同步式串联输出型电路，并设有较完善的过压、过流保护电路，主要由Q902可控硅等元件组成；(2)遥控主电源开/关控制电路，由微处理器M50432-551SP(30)脚（电源开/关控制端）及驱动电路Q904等组成。控制方式采用切断行振荡电路电源方式。开机时，IC1101(30)脚输出低电平(OV)→Q904导通→输出10V左右行启动电压→供给IC501(24)脚，使行扫描振荡电路起振工作；关机时则与此相反(见下图)。

　　检修方法：
　　
　　(1)先通过检测一些关键点电压，例如：可控硅保护电路Q902控制极、IC1101(30)脚遥控主电源开／关机控制端、IC501(24)脚（行启动供电端）等关键点电压的方法，来发现异常部位，并缩小故障范围。结果并未发现可控硅保护电路的动作。但却发现IC1101(30)脚、IC501(24)脚供电电压异常；(2)通过导线短接电子开关Q904c、e极或用二极管短地IC1101(30)脚的方法，来判断故障是出在主机板，还是CPU遥控系统电路板。短接后，主机板并未出现故障，看来故障则出在CPU遥控系统电路板上：
　　
　　(3)通过检测微处理器IC1101引脚电压，特别是对(42)脚(VDD=5V)、(16)脚（复位端）(34)脚和(33)脚(4MHz时钟)等CPU工作必备三个条件电压（或波形）的检测，进一步判断故障是发生在外部电路，还是微处理器本身。由于一时很难准确地判断故障部位，因此根据“先易后难”、“先外后内”的检修原则，先更换4MHz晶振试机。此后，一两天未出现过故障，但过几天后，又重复出现上述故障。
　　
　　重新检查包括面板控制键在内的CPU所有外部元件，但未发现漏电等异常元件。由此判定，微处理器本身就有故障。试更换M50432-551SP后，故障排除。
　　
　　故障原因分析：故障系因微处理器本身性能不良，使微处理器工作状态紊乱所造成。
