长虹49D30001D型液晶彩电(ZLM61 H-1机芯),热机后自动关机
来源:家电维修  作者:佚名  2018-11-07 12:36:43

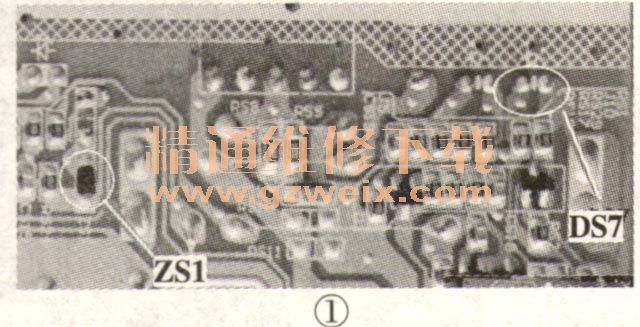

    分析检修:在故障出现时,测得12V待机电压正常,但电源板(型号:JCM50D-1MM(-5)430)上的PFC电压只有308V,即PFC电路未工作,'IT疑电源进入了保护状态。测量保护控制三极管QS2的基极电压为0.7V,由此确认电路进入了保护状态。断开保护电路中的二极管DS7试机,图像、声音均正常,看来故障系保护电路误动作所致。根据经验,判断保护电路中的二极管DS7、ZS1热机漏电,如图1所示。更换这两只二极管后试机,故障排除。
