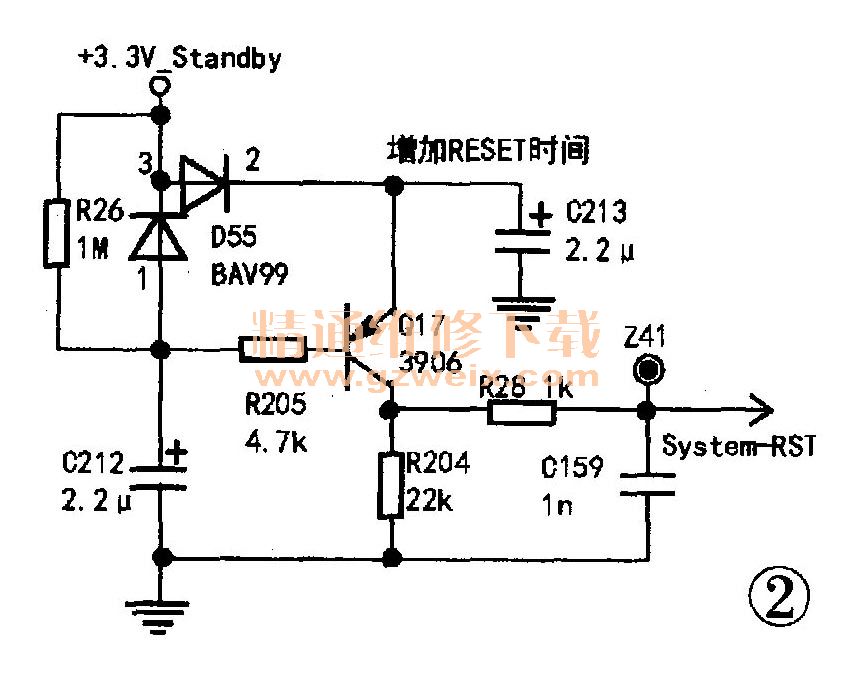

分析检修：出现故障后，检测电源板的输出电压＋5VSB、＋12V、＋24V均正常，而且输出滤波电容没有鼓包漏液的痕迹，用假负载长时间单独检测电源板，一直正常（这样做的目的是避免因电源板带载能力差而走弯路）。检查开／待机控制电压为2.9V，说明机器处于开机状态，但为什么还亮红灯呢？检查主板送往高压板的背光开关信号和亮度控制信号都没有，电压均为0V。细查主板各路直流电压＋12V、＋5V、＋3.3V、＋2.5V、＋1.28V均正常，在机器正常工作的时间段内，重新检测主板各路直流电压仍然没有变化，与故障时一样，检修陷入困境。仔细思考，是不是复位不正常呢？故障时检查复位控制电路（这部分电路如图2所示），测得复位三极管Q17的各极电压：e极2.7 V，b极2.1V，c极2.2V，管子处于导通状态，不正常。按图分析，复位三极管Q17此时应该处于截止状态，其c极电压应该为0V。出现如此情况，应该是Q17的b极电压降低所致，怀疑电容C212不良。更换C212后长时间试机，一切正常，机器不再自动关机，检测Q17各极电压：。极3.1V，b极3.08V，c极0V，Q17处于截止状态。

    小结：其实，从机器红灯亮而主板却输出了开机指令这个情况来分析，就应该想到复位电路发生故障的可能性极大，不去花更多时间检查其他电路而走许多弯路。
