首先用万用表检测电源各路供电是否有问题，若其他电路均正常，但 VS电压为 lO V，并慢慢上升，则说明故障在 VS电路。检测 VS电路 IC602(TL494)供电电压是否正常(正常时为 15 V)，若正常，则检测④脚(死区控制端)电压是否为低电平。若是，则检查 PWM 集成控制芯片 IC602(TL494)的各脚对地阻值是否正常。若测得16脚有几千欧姆的对地阻值 (正常为 0Ω)，则检查该脚外围元器件及电路。

实际维修中，因16脚与⑦脚(接地端)之间的过孔不通而引起此类故障较常见，此时可用跳线接起来即可排除故障。

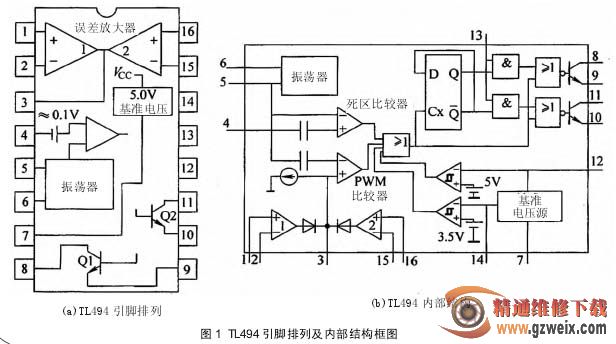

提示：IC602(TL494)为 PWM 集成控制芯片(见图1)，①、②脚为误差放大器的同相和反相输入端；③脚为相位校正和增益控制端；④脚为死区控制端；⑤脚为外接振荡电容器(C609)端；⑥脚为外接振荡电阻(R628)端；⑦脚为接地端；⑧、11脚为内部输出晶体管集电极端；⑨、⑩为 PWM 输出端；12脚为接 +15 VSB端；13脚为输出控制端；14脚为 5 V 基准电源输出端；15、16为误差放大器的同相和反相输入端。
