例1；一台TCL L37E19型（机芯MS19C）液晶彩电，音量自动减小。
    分析检修：开机，测KEY1电压为2.3V，正常应为3.3V，很明显是由于此点电压异常引起的故障现象。按以往维修经验，发现此板过孔问题居多，仔细检查发现R281到KEY1之间的过孔不通，用飞线连接后故障排除。接线图如图1所示。

    例2；一台TCL L37E19型（机芯MS19C）液晶彩电，自动关机。
    分析检修：该机刚开机正常，大约1小时以后出现自动关机现象，关机后测主板上的三端稳压输出电压都正常，且用手摸数字板主IC有正常的温度。由于此机芯数字板过孔不良现象居多，所以还是以测量过孔为主！根据故障现象判断，应该为主芯片与DDR之间的通讯不良。测DDR与主芯片之间的过孔，发现R312到DDR的16脚阻值偏大，且不稳定。直接通过飞线连接这两端，通电试机，故障排除。相关实物标注如图2所示。

    例3：一台TCL L42E5300D型（机芯MS801）液晶彩电，灰屏有声音。
    分析检修：开机，测屏供电12V正常，LVDS信号1.14V正常，怀疑逻辑板损坏。拆开逻辑板屏蔽罩，发现F1保险丝熔断；测后级电路，发现电容C7短路。将C7代换后开机，机器恢复正常，故障排除。

    例4：一台TCL L39F3320B型（机芯MS82G）液晶彩电，背光不亮，有声音。
    分析检修：开机，测24V正常，背光开关电压为3.2V、DIM电压为2.8V，看来是背光部分出现问题。在刚开机时测背光输出插座瞬间有100V左右电压，看起来应该是灯条有问题。拆开背光模组部分，发现是灯条的接口处脱落，将其重新插上，机器恢复正常，故障排除。

    例5：一台TCL L42E5300D型（机芯MS801）液晶彩电，灯亮不开机。
    分析检修：开机，测3.3V正常，PS-ON电压为2.7V，但是24V输出为0V，从电源板线路分析故障应该在电源板。该机电源板型号为PE371 C4，单独拆下电源板，强制开机，测PFC电压为320V、24V为OV；由此判定电源无输出的原因是PFC电路未工作引起。测U301（FAN7930C ）PFC处理块的⑧脚电压为15V，代换FAN7930C后PFC电压还是320V。检查外围元件，发现Q304（BT3904）漏电。更换Q304后PFC电压上升到399V，此时24V也输出正常，开机，机器恢复正常，故障排除。实物示意图如图3所示。

    例6：一台TCL L32F3200B型（机芯MT01 C）液晶彩电，自动关机。

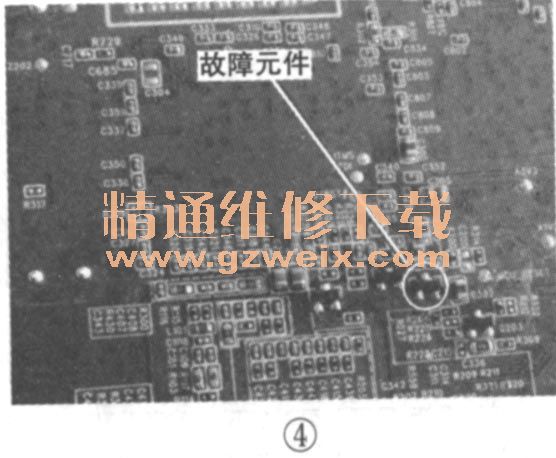

    分析检修：开机，测相关电压，3.3V、24V、2.5V、1.25V及总线电压都正常，机器约2个小时后出现故障，此时测3.3V、24V电压都正常，总线电压也正常，但复位电压为0V，正常复位电压应为高电平。代换复位电路Q200 （BT3904）后开机，长时间机器工作正常，故障彻底排除。笔者怀疑是由于Q200三极管异常引起的故障现象。实物示意图如图4所示。

    例7：一台TCL L42P60FBD型（机芯MS81L）液晶彩电，开机困难。
    分析检修：用户反映机器开机困难，大约连续开机10次以上机器才能启动，启动之后一整天都正常。开机，测12V正常，数字板相关电压都正常。直接代换电源板，故障消失，由此可以判断问题应该出在电源板上。将电源板放到冰箱里面冷冻2小时再放进机器，开机，故障出现，测12V在10V左右波动。代换电源板上的PWM电路相关电容。发现当代换到电容C421（22μF）后，故障排除。电容位置如图5所示。
