创维49E6000型液晶电视,开机后一直处于升级状态
来源:本站整理  作者:佚名  2019-02-16 09:37:13

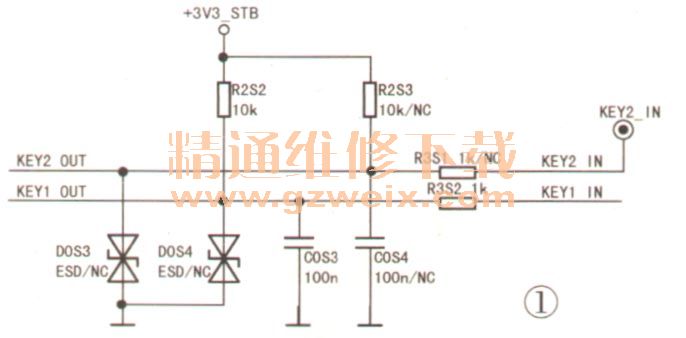

   分析检修:此机采用8S78机芯,主芯片为MSD6A638。此故障的原因主要有以下两点:一是系统发出错误的指令,二是主芯片或本机按键电路异常。因为强制升级需按住本机“开/待机”键再上电,对该机按键电路进行监测,在不按压任何键时,插座CNOS2的⑧脚电压为0.5V,正常值为3.3V,由此推断故障可能因为按键故障引起。断开按键板电路,⑧脚电压仍不正常,由此判断故障在主板上,相关电路如图1所示。

    经查电容COS3严重漏电,将其换新后,两路键控电压均为3.3V,电视机工作正常。
    值得注意的是,若主芯片损坏,也会引起键控电压异常,从而出现本故障。
