TCL L55E5690A-3D型液晶彩电,不能观看3D影像
来源:家电维修  作者:佚名  2018-11-10 15:09:01

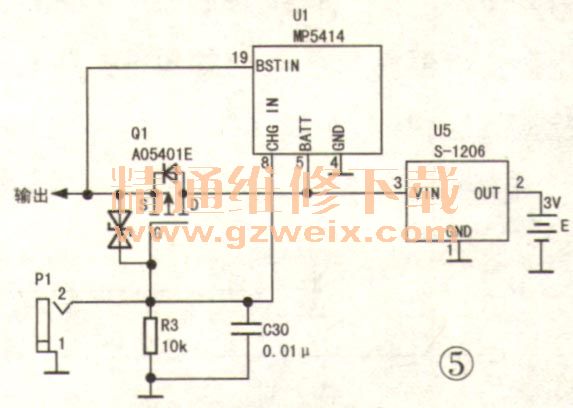

    分析检修:该机通过蓝牙发射/接收3D信号,并用蓝牙眼镜观看。蓝牙信号接收及电源(微型锂电池)充电电路安装在蓝牙眼镜架的根部。为了确定故障部位,试用同类机型上配套的蓝牙眼镜观看,发现有3D效果。显然,问题出在蓝牙眼镜内的3D信号接收板上。小心拆开眼镜架,测得充电电池电压不足1V;试插入充电插头,测电池两端电压无变化,说明问题可能在电池充电电路中,如图5所示。当外接5V充电插头时,镜片信号驱动电路U I(MP5414)⑧脚(CHG I N)电压为+5V、控制管Q1(A05401 E)因G极电压为5V而截止,U1⑤脚输出的+5V加至充电转换块U5(S-1206)的输入端③脚,经U5降压后给电池充电。当拔出充电插头时,Q1因G极为低电平而导通,U5③脚转出约+3V电压,经Q1对接收板电路供电。

    检查后发现,U1⑤脚没有+5V电压输出。在征得用户同意后,用一根导线将U1⑧脚与U5③脚相连试机,电池两端电压迅速上升。大约充电30min后,电池两端电压已升至+3.5V。戴上3D眼镜观看,3D功能恢复,故障排除。
