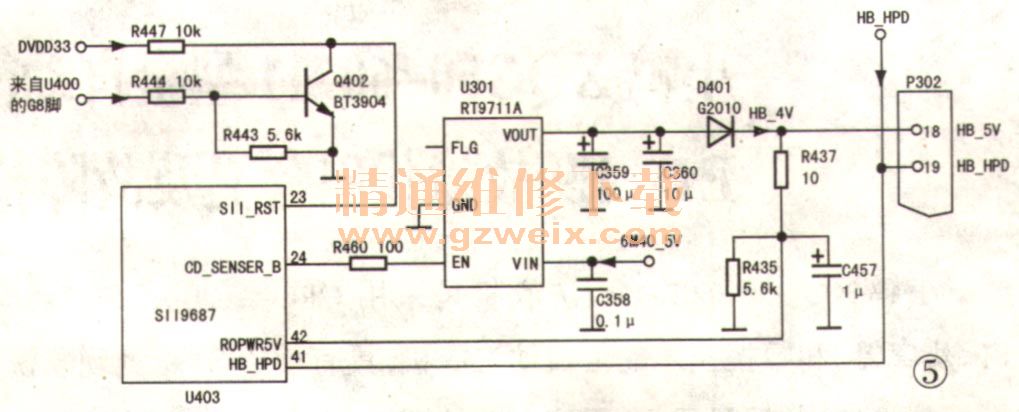

分析检修：该机芯的MHL信号是经插口P302输入，如图5所示。当信号选择开关U403（SII9687）的41脚没检测到P302 19脚送来的HBwe HPD（+5V）电压时，U400会通过总线让U403选择MHL信号。同时，U400的G8脚输出高电平叶控制管Q402（BT3904）导通→其集电极输出低电平→U403 23脚被低电平复位，U403的24脚输出高电平，U301（RT9711A）为U403的42脚及P302 18脚提供＋5V电源，此时系统按MHL信号的格式和速率进行解调和传输（MHL信号传输速度是HDMI信号的3倍，可达2.2Gbit/s），再由信号识别及倍频处理器U1202（6M40）进行识别处理，然后送往逻辑板。

    根据现象分析，故障应是U403未选择MHL信号所致。经查，U403 42脚MHL状态供电（+5V）为0V，并且24脚未输出高电平。在送入MHL信号时，U400的G8脚输出了高电平，但U403的复位端23脚却一直是高电平，显然Q402或外围电路有问题。最后查出U400的G8脚到R444的一段铜箔过孔不通。用一根细铜丝穿过该孔焊牢后试机，故障排除。
