厦华15Z 1569SEM彩显图像偏黄色
来源:本站整理  作者:佚名  2012-05-03 08:35:11



图像偏色,多为白平衡失调所致,尤其是采用分立元件构成的视频放大电路。

根据三基色混色原理,图象偏黄色,说明缺蓝色。首先,检查电脑显卡输出的三基色信号电路,见图 2 所示

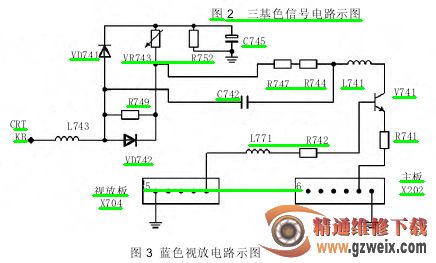

。发现接插件 X201②脚等焊点有裂痕,遂补焊牢固;然后,检查蓝色视放电路,见图 3 所示。



除了补焊零件引脚外,还更换了半可调电阻 VR743/203,电容 C745/160 V/1 μF、C742/100 V/0.22 μF 和视放三极管 V741/C3953;最后,仔细调
