分析液晶显示器典型高压板电路原理(一)
来源:本站整理  作者:佚名  2012-05-12 20:26:26



一、PWM控制I C+Royer结构驱动电路高压板采用“PWM 控制 IC+Royer 结构驱动电路”的高压板中,驱动电路采用“Royer”结构形式,PWM 控制 IC 主要采用 TLl451、BA9741、BA9743、SP9741、BIT3101、BIT3102、TL494、KA7500 等。下面结合实际高压板电路进行分析。

1. 由 TL451 组成的高压板电路

(1)TLl451 是一个 PWM 控制 IC,在开关电源、逆变电路中有着广泛的应用。该芯片由基准电源、振荡器、误差放大器、定时器和 PWM 比较器等部分组成。利用TLl451 可以组成各种开关电源和控制系统,不仅能使开关电源和控制系统简化,容易维修,降低成本,更重要的是能降低系统的故障率,提高系统设备运行的可靠性。



(2)TLl451 为双通道驱动控制电路,可输出两路PWM 控制脉冲,分两路驱动电路进行控制,每路驱动电路均可驱动两个 CCFL(冷阴极荧光灯)工作。TLl451适应的电源电压范围宽,可以在 3.6~40 V 的单电源下工作,具有短路和低电压误动作保护电路。TLl451的内部电路框图如图 1 所示。另外,与 TLl451 内部电路和引脚功能基本一致的还有 BA9741、SP9741 等。

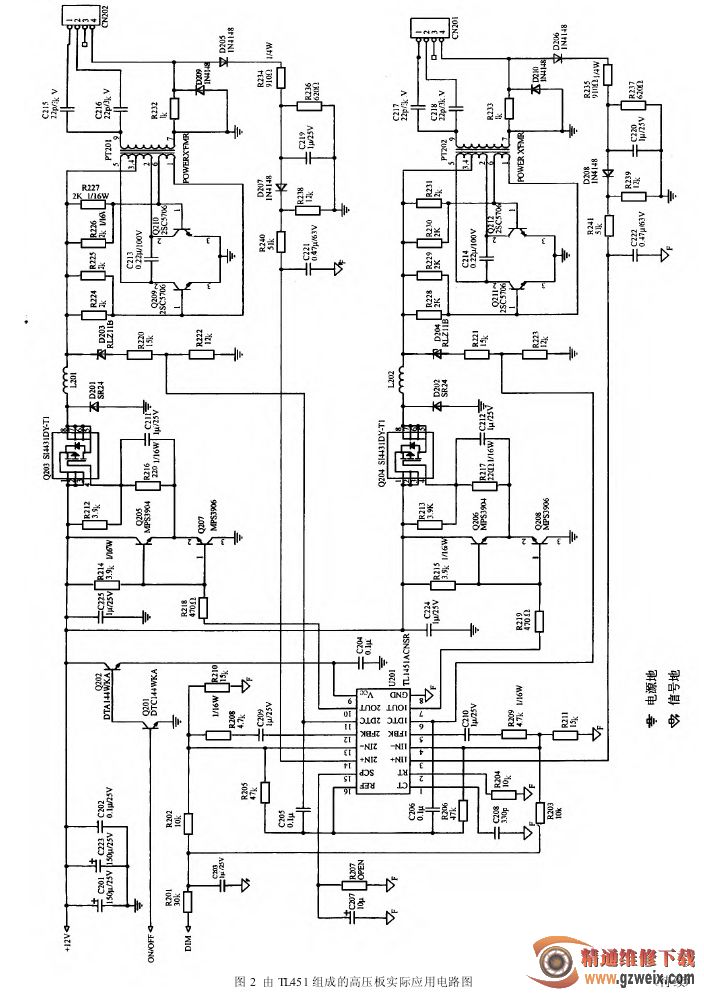

图 2 所示是由 TLl451 组成的高压板实际应用电路。这是典型“PWM 控制芯片 +Royer 结构驱动电路”形式。
