我们以三星的171N、181T、191T、191N 型 LCD 为例进行说明，安装步骤如下：

1.清点元器件开箱后清点元器件，并对显示器和随机元器件的质量进行检查。该显示器及其随机配件如图 1 所示。具体如下：

（1)显示器和支架。

（2)转轴台座和多媒体台座(可选项)。

（3)电源线。

（4)信号电缆。

（5)快速安装指南(资料)。

（6)保修卡。

（7)用户指南和驱动程序安装光碟。

（8)声音电缆。

2. 了解显示器的外部结构并进行连接

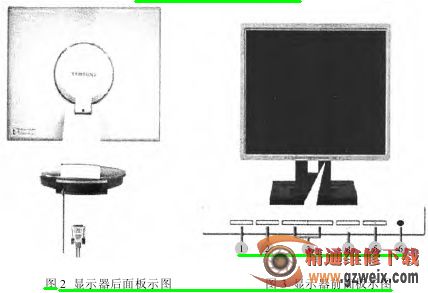

该显示器后面板如图 2 所示。后面板有以下配置 (每个显示器的后面板配置可能不同)：

（1)电源开关。

（2)电源端口。

（3)多媒体底座电源埠。

先将显示器的电源线连接到显示器后面的电源端口，再将多媒体底座的电线连接到监视器背面的多媒体底座电源埠。

该显示器的前面板如图 3 所示。其按钮设置及各按钮的功能如下：

( 1) Aut o( 自动) 按钮

使用该按钮自动调节直接进入。

( 2) Exi t ( 退出) 按钮

使用该按钮来退出激活的 Menu或 OSD。

( 3“)- ”“、+”按钮

使用该按钮可以选择并调整“Menu”里的一些项目。

( 4) Menu( 菜单) 按钮

使用该按钮来找出 OSD（屏幕显示），并激活一个突出了的 Menu 项。

( 5) 电源按钮

使用该按钮来打开或关闭电源。

( 6)

电源指示灯

在正常操作时，电源指示灯亮，显示器保存调整时就闪绿光。

3.安装程序

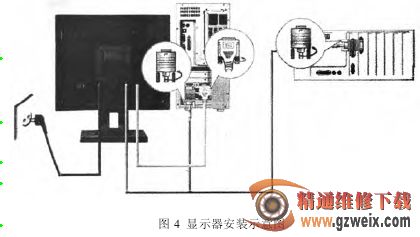

该显示器安装示意图如图 4 所示。安装程序如下：

（1)把显示器的电源线连接到显示器背面的电源端口中，并把显示器的电源线插在附近一个插座上。

（2)使用显卡上的 D-SUB 接口，信号线连接到计算机的视频口、视频板、视频卡或图形卡。

（3)使用显卡上的 DVI，将 DVI电缆连接在显示器后的 DVI 上。

（4)使用 D-SUB 连接线将显示器连接到 Macintosh (苹果机)电脑上。

 (5)若使用旧型号的Macintosh电脑，则必须使用特殊的 Mac 整流器连接显示器。

 (6)打开计算机和显示器。如果显示器显示出画面，那么安装就完成了。

说明：

①若在同一台电脑上同时接上 D-SUB 及DVI 电缆线，则视所使用的显卡不同而不同，可能出现空白画面。

②若 DVI 已正确插至显示器，而画面为空白或模糊不清，请查看显示器状态是否设定为模拟式。按一下[来源]键，显示器便可白行检查输入信号来源。

4. 电缆连接

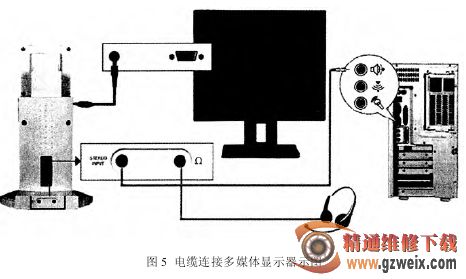

如图 5 所示为电缆连接多媒体显示器示意图。连接时按图 5 中指示的方法进行。

（1)按照图 5 所示将多媒体底座的电线连接到显示器背面的多媒体底座上。

（2)按照图 5 所示将声卡、电脑、CD-ROM 驱动器等用语音电缆接在声音输入部分。

（3)按照图 5 所示连接耳机。

5. 多媒体底座安装

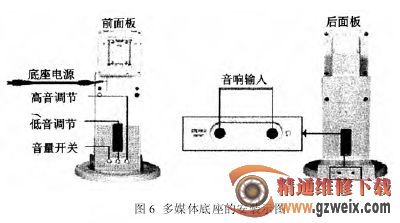

该类机型多媒体底座安装如图 6 所示。

安装步骤及操作方法如下：
