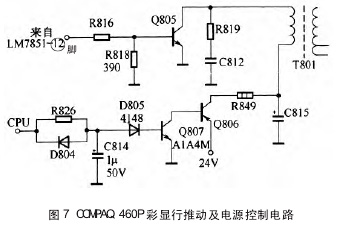

该机是多频数控彩显,面板参数调整除亮度(BRT)、对比度(CONT)采用电位器外,其余各参数均采用CPU数控方式调整。该显示器特点之一,是单机加电时显示器没有高压,这是因为行推动管电源电压受CPU控制。当主机未开机或同步信号未到来时,CPU没有高电平信号输出,行推动管电源控制电路不能工作,行推动管电源电压加不上,因而不能工作,行输出亦不能推动及其电源控制电路如图 7 所示。
由图可知,三极管 Q807、Q806 接成复合管,复合管电源电压 24 V 是正常的,而基极偏置电压受 CPU控制。当 CPU 不工作或因工作不正常,而没有高电平时,复合管偏置电压加不上,复合管不能导通,24 V 电压不能通过三极管 Q806,行推动管集电极电压加不上而不能工作,所以单机加电行输出不能工作,显像管没有高压。
联机后,CPU 给出 5 V 高电平,行推动、行输出应该工作,而该机在开机瞬间确实工作了,但立即又停止了工作。测量行推动电压为 24 V,行输出电压为160 V,这两个电压均为空载时电压。测量行推动管基极电压为零,测量 LA7851 的12脚电压也为零,而且没有方波输出,LA785113脚(X 射线保护输入)电压为 0.65 V(正常值只有 0.01 V),这说明该机发生了高压保护。
断开保护电路,测量行输出电源电压为70~75 V(正常值为 63~65 V)。调整高压控制电路电位器VR901,行输出电源电压为 60 V,开机不发生高压保护,但是行幅偏小,而且图像两边有 1.5 cm 的黑边。产生黑边的原因是因为逆程时间偏小,但又不足以发生高压保护,于是在行输出集电极与地之间并联一个 1000 pF/1.6 kV 电容,使逆程电容加大,行输出逆程时间也相应加大,这时图像显示正常,故障排除。
