检修液晶显示器逆变器电路流程
来源:本站整理  作者:佚名  2012-07-26 12:00:54

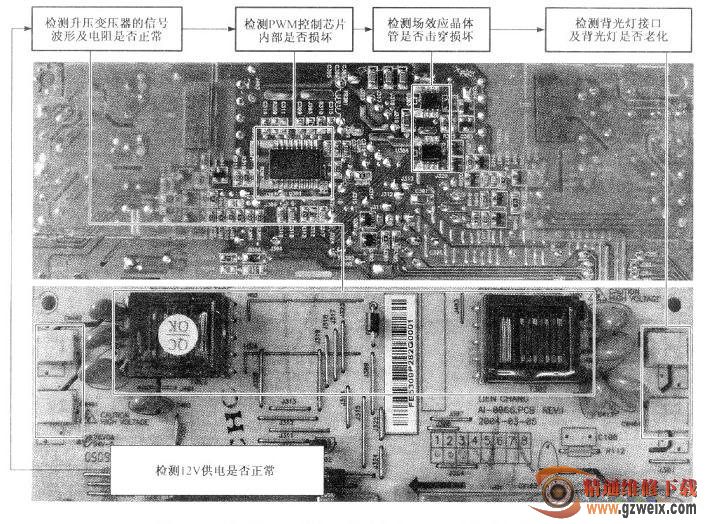

当液晶显示器逆变器电路出现故障时,首先应观察逆变器电路中的主要元器件是否有脱焊、烧焦及插口松动等现象。若没有观察到这些明显的故障,可利用检测法对该电路部分进行检测。下图为液晶显示器逆变器电路中主要元器件的检修流程。

  逆变器电路中元器件的损坏会引起背光灯不亮的故障,如果背光灯全部不亮,首先应检查+12V供电是否正常。如果某些灯不亮应检查相应的高压驱动电路是否正常,比较简便的方法是将液晶显示器通电,利用示波器探头靠近灯座、升压变压器、场效应晶体管和PWM控制芯片。观察哪一部分无高压信号,则该部分就是故障部位,对故障元器件进行更换,即可排除故障。

  在液晶显示器不通电的情况下,也可以检测电路板上元器件的好坏,即利用万用表检测怀疑元器件的阻值,例如,检测升压变压器、场效应晶体管、PWM控制芯片等的阻值。
