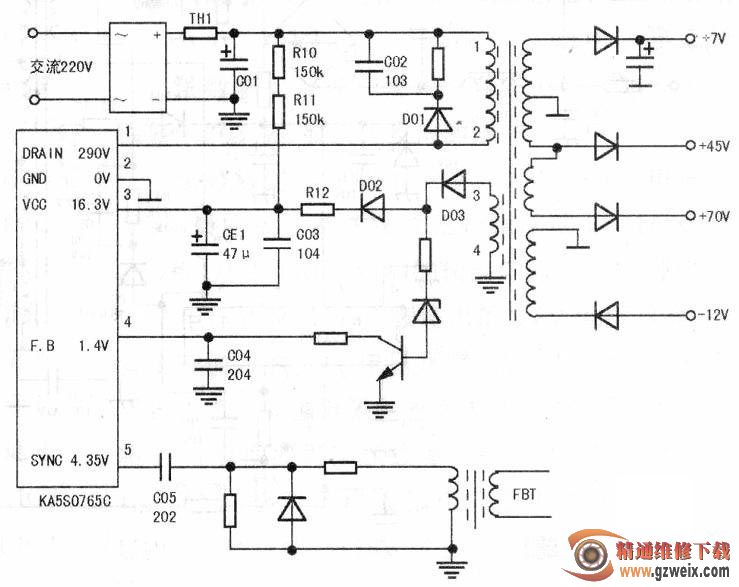

此机电源部分采用三星公司生产的开关电源专用厚膜电路KA5S0765C,根据实物绘出电源电路,见下图所示。
KA5S0765C为单列5脚塑封。①脚是内部场效应管的漏极,经整流滤波后约310V直流电压通过开关变压器的①-②绕组加到该脚,为开关管供电;②脚是内部场管的源极,在电路中直接接地。其内部有一个过流检测电阻与S极相串联;③脚是厚膜电路的供电端,当开机后,该脚电压应大于15V才能正常工作,该脚还是开关电源欠压保护检测端,集成电路自身供电保护检测功能也是通过该脚内部电路实现。在③脚内部对地接33V稳压二极管,以避免此脚电压过高而损坏内部VMOS管;④脚是稳压反馈控制端,通过检测输出电压的高低来调整厚膜电路的PWM输出,达到稳压目的;⑤脚是外部同步频率信号输入端
此机出现上述故障,说明电源没有启动,检测启动电压输入端③脚电压仅有8V,远低于芯片正常工作所需电压(大于15V)。断电,检测③脚相关元件,测启动电阻Rl0、Rll及电容C03、CE1未见异常,测R12、D02也正常。用新的电容代换C03和CE1,通电测③脚电压还是8V,怀疑KA5S0765C性能不良或内部电路损坏,换新后试机,上述故障排除。
