③过电流保护电路：过电流保护电路用来保护CCFL不致因电流过大而老化或损坏。这里以 CN202 一路为例进行说明。
PT201 产生的高压经过 CN202 所接的 CCFL 灯后，将在 R236 两端产生随工作电流变化的交流电压，电流越大，R236 两端电压越高，此电压经过 D207 整流、R240、C221 滤波后，加到 TLl451 的14脚；若 CCFL 的工作电流过大，会使 TLl451 的14脚升高很多，当达到一定值时，经 TLl451 内部处理，会控制 TLl451 的⑩脚停止输出 PWM 脉冲，从而达到保护的目的。
④平衡保护电路：TLl451 的⑤、12脚内部有一个电压比较器，电压比较器具有两个同相输入端和一个反相输入端，电压比较器的反相输入端接基准电压(2.5 V)的一半(1.25 V)，电压比较器两个同相输入端分别和误差放大器 1 和误差放大器 2 的输出端相连，因此，电压比较器能够检测出两个误差放大器输出电压的大小，只要其中一个高于基准电压的一半(1.25 V)时，电压比较器的输出即为高电平；该输出电压触发定时回路，从而使基准电压通过 TL145115脚向电容 C207充电；当 C207 上的电压达到晶体管的一定电压时，内部触发器置位，控制 TL1451⑦、⑩脚停止输出 PWM 脉冲，从而保护了后级电路和设备。
2. 由 BI T3101 组成的高压板电路

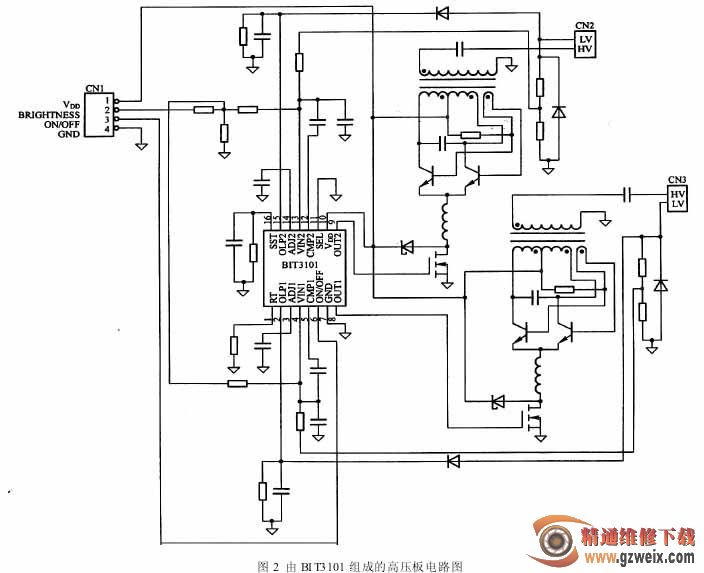

（1）由 BIT3101 组成的高压板电路，如图 2 所示。
