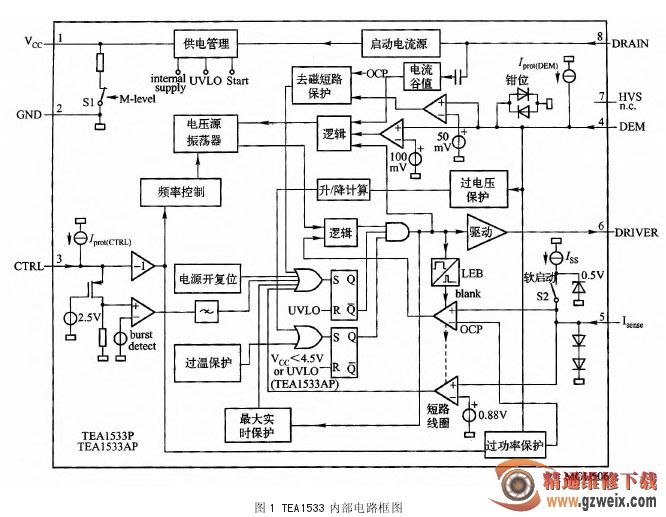

飞利浦(PHILIPS)170B4 液晶显示器开关电源以7101(TEAl533)为核心构成，其内部框图见图 1。有关应用电路如图 2 所示。



1. TEAl533 介绍

TEAl533 属于飞利浦公司研制的“第二代绿色芯片”系列开关电源控制电路。所谓“绿色芯片”就是使用此 IC 构成的开关电源电路在正常工作及待机状态时本身的功耗很低，而且电路的可靠性很高。

在 TEAl533 中，主要使用了三项技术来实现“绿色芯片”功能：

（1）采用高压直接启动方式，直接使用 300 V 整流电压作为 IC 的启动电压，省去了常规开关电源电路中由电阻降压组成的启动电路，减小了启动电路的功耗。

（2）采用零电流／峰谷电压开关管工作状态切换技术减小开关管的开关损耗，即只有当开关管电流降到零时，才控制开关管从“ON”（接通）状态切换到“OFF”（断开）状态；当开关管漏极谐振电压降低到最小值(谷值)时，才控制开关管从“OFF”状态转换到“ON”状态。

（3）开关电源电路采用三模式可变工作状态，可以进一步减小开关电源的损耗，提高开关电源的效率。当开关电源在大功率输出状态时，工作在准谐振模式；当开关电源在中功率输出状态时，工作在固定频率工作模式；当开关电源在小功率输出状态(待机状态)时，开关电源工作在低频模式。

由 TEAl533 组成的开关电源可以适应的市电交流电压范围是 70～276 V，在待机状态时，功耗小于 3 W。

TEAl533 内设有完善的保护电路，其中包括：去磁保护、过电流保护、过电压保护、开关变压器绕组短路保护、欠电压保护、芯片过热保护以及保护动作后的安全软启动电路(降低输出功率)，根据市电整流电压自动确定 IC 的启动电压。

TEAl533 也具有“软启动”特性，可在系统启动期间及突发／安全再启动周期，减少元器件的负荷，它减少了启动期间变压器核心磁致伸缩(变压器振颤)可能导致的声频噪声。

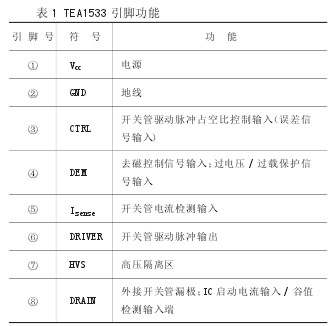

TEAl533 的引脚功能见表 1 所示。
