检修富士数字式温度控制继电器
来源:本站整理  作者:佚名  2013-01-12 07:26:33

    一只名为PXV4TAY-1 V000-A的数字式温度控制继电器,用在医院压缩空气设备上。检查设备时发现该部件有故障,影响空压设备正常供气。维修方说该元件是进口的,一个要600多块钱。于是决定先自行检测维修。

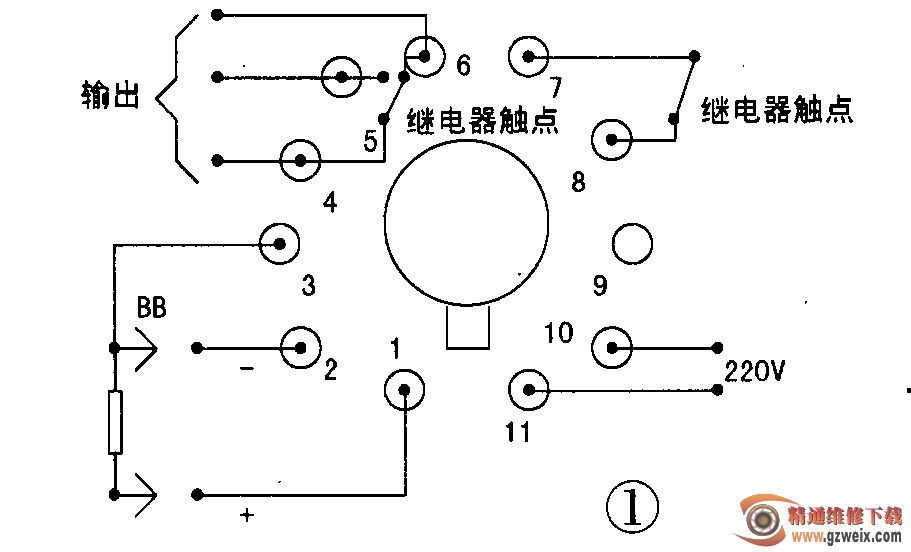

元件引脚如图1所示。



电器触点在元件⑩脚和11脚加220V电源,指示灯不亮,数字块也不亮,判断供电异常。



    由于结构紧凑,好不容易才将元件的电源板拆出。电源是开关电源,由开关变压器、功率开关管、半波整流二极管和22μF/400V滤波电容等组成。没有保险丝(用10Ω水泥电阻做保护)和光电祸合器。测量水泥电阻正常,串联的2只二极管正常,功率开关管没有短路现象。接电试验,测量22μF/400V滤波电容两端电压为0V。焊脱电解电容时发现,有一引脚腐蚀断路。更换后通电,两端电压有310V,测量输出端电压,有5V和24V两种。



    装上电源板及11脚插头等的连接,通电试验,一切正常。
