戴尔E190SF液晶显示器主控板实绘电路及休眠后无法唤醒
来源:本站整理  作者:佚名  2013-05-12 09:30:41

    一台戴尔E190SF液晶显示器,只要进入休眠状态,除电源指示灯呈橙色外,再也无法通过活动键盘、鼠标、按显示器面板按健等方式激活显示,如同死机一般,只能断电等电源橙色指示灯慢慢消失后再通电开机才能恢复正常,只要不进入休眠状态,工作多长时间都没关系,而在脱机、联机状态单独通电时,则不存在此问题。

    分析检修:单位有多台同型号显示器,通过对比,确定故障就出在显示器本身。试着恢复显示器出厂设置无效果,测量显示器电源板各路输出电压正常,换试电源板及面板按键,故障依旧。最后通过替换法,确定故障就出在显示器本身的驱动板上,此板(492421300100HILIF-137 Rev.A)实物如图1所示。

    测量板上DC -DC电源转换块U601(LD1117AL33A),U602(AS1117L-18)输出的3.3V, 1.8V电压正常;替换电解电容C602 (100RF/16V),C603(47μF/16V)无效果;重点检查VGA接口12、13脚的行场同步信号至MCU U401(GM2621-LF)的89、90脚的相关元件,未发现异常。估计MCU,内部电路或嵌入程序有问题,维修价值不大,最后购得一块驱动板换上解决问题。

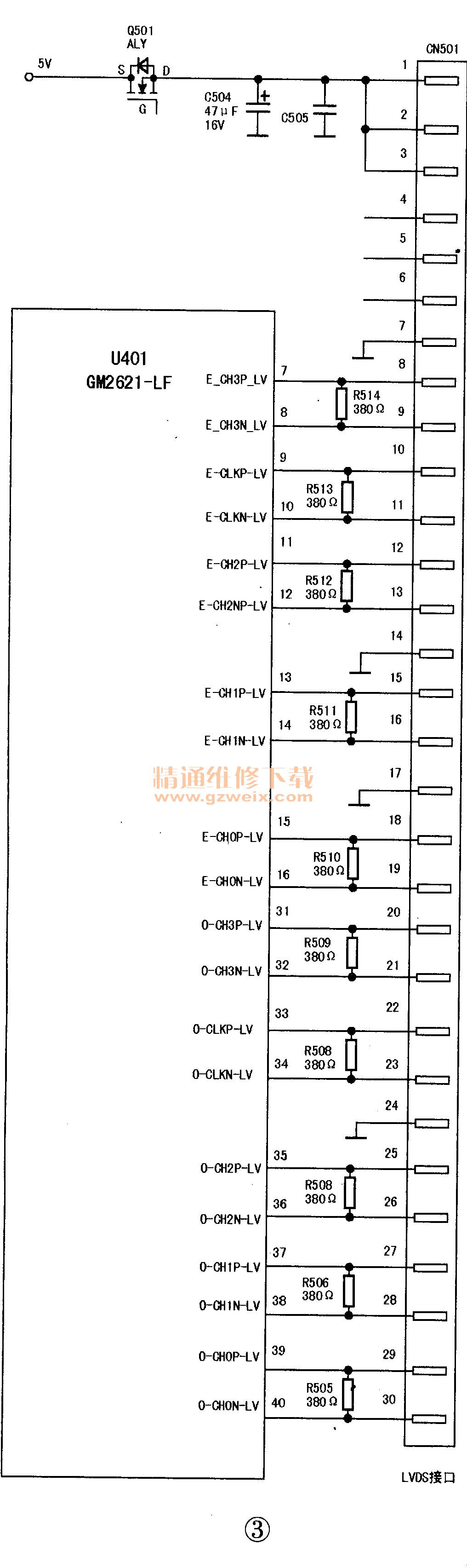

此驱动板实绘电路见图2、图3所示。

    注:图中电阻值为500型万用表Rx10,档在路正反向测量后,以阻值小的标注的,并非真实阻值,维修时仅供参考。
