一台由深圳康群代工的联想L196WD液晶显示器在使用过程中突然无反应，电源指示灯也不亮，初步判断电源板出现故障。

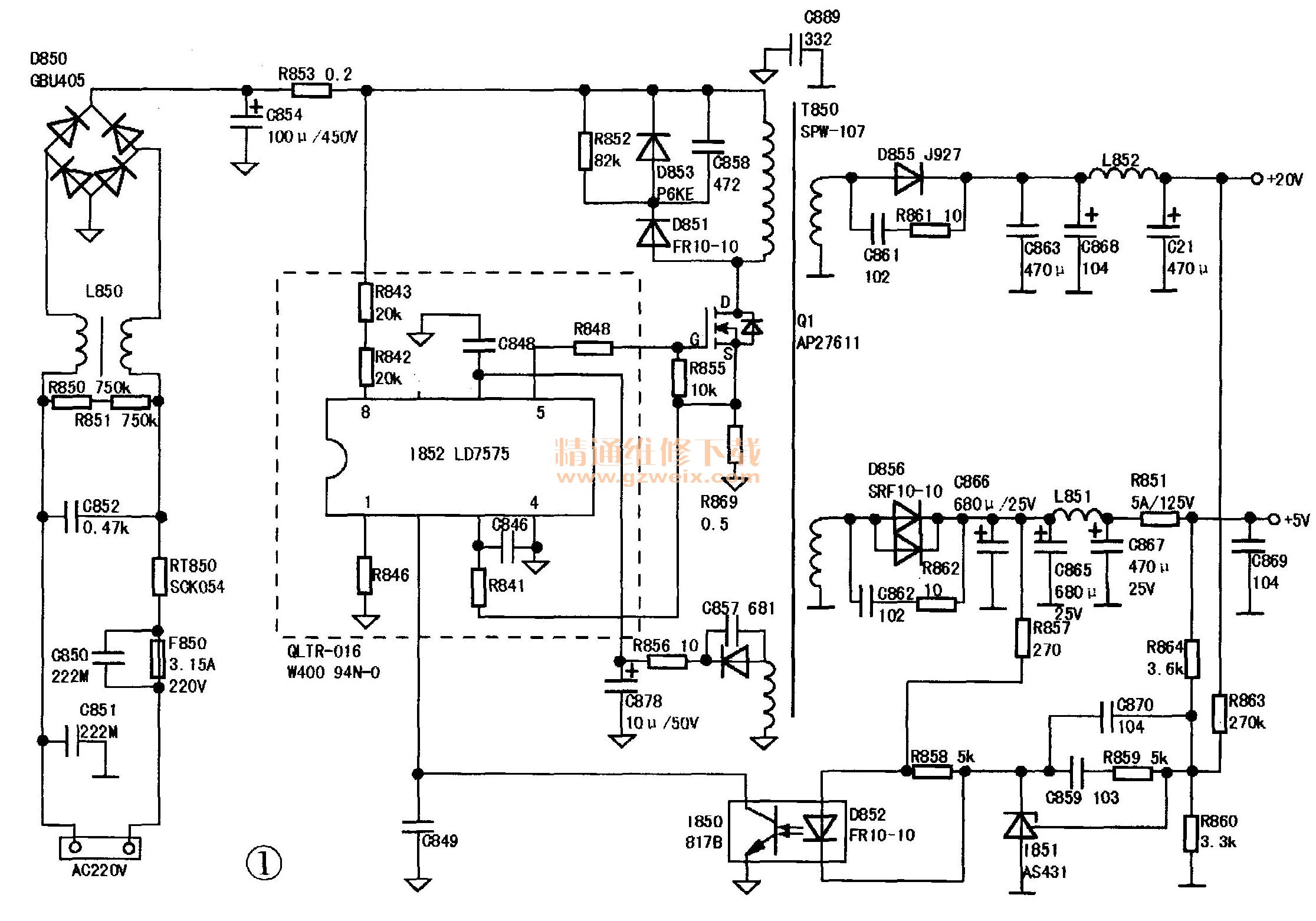

    分析检修：拆开机器发现该显示器电源与逆变部分做在一块板上，测量F850保险已经断开，为便于维修笔者将电源部分实绘如图1所示（图中虑线框内的元件是在一块名叫QLTR-016 W40094V-。的小PCB板上），电源PWM控制采用的是Leadtrend推出的用SOP-8封装的LD7575芯片。该芯片开关振荡频率在50kHz-130kHz之间，具有Vcc过压及过载保护、低电压停振、内部倾斜自动补偿等功能，输出的控制电流最大有500mA，可广泛应用于各种电池充电器、液晶显示等场合，AP27611是AdvancedPower公司生产的N沟道MOs场效应管，采用TO-220CFM封装，ID达到10A、BVdss达650V。次级输出两组电压，其中20V送至逆变部分用于点亮背光灯，5V送至主信号处理板，因所需电流较大，所以采用孪生整流二极管SRF10-10，工作原理大致过程是：整流虑波后得到的＋300V左右电压经R842 、 R843加到LD7575⑧脚，LD7575内部因得电开始工作，从⑤脚输出PWM电流驱动AP27611开始工作，此时T850绕组相应线圈也产生了感应电流，通过D852整流、C878虑波后送到LD7575的⑥脚以维持其工作电源，从AP27611 S极电阻上获取的电流检测信号送至LD7575的③脚，以防止AP27611因电流过大而损坏，AS431从次级输出电压取样后通过控制光藕817B的导通程度，将误差电压信号送至COMP的②脚，该脚与UC384X系列的FB脚功能相同，即误差电压输入端，可以用来稳定输出电压。

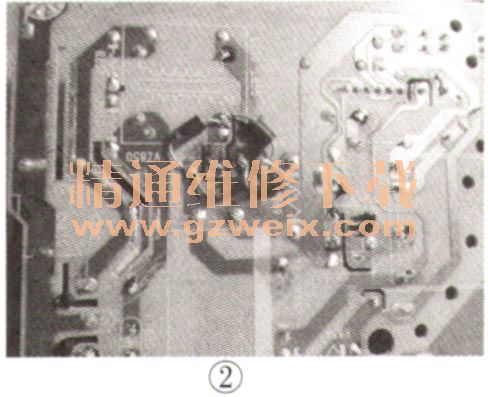

    用VC890D万用表二极管档在路测量整流桥堆中间两极交流输入端时（红笔接靠近正极那端）显示超量程符号，根据过去维修经验得知该整流桥堆没有发生击穿短路现象（因为通常情况下，元器件击穿后电阻都很小，用二极管挡测量时不会显示超量程符号且蜂鸣器会响），再测Q1（AP27611）漏极与源极间显示电压降在0.6V左右，交换表笔也显示超量程，从图1所示的原理图上可以看出，Q1内部包括一个高压二极管，这说明出现之前的侧量结果也是完全正常的，因此笔者一时大意便认为没有元件击穿而只是保险管本身损坏，于是换上一只同型号的保险管，没想到通电试机后保险管又熔断了。无奈之下再次用万用表二极管挡检测整流桥堆GBU405输入端是否击穿，这次用黑表笔接靠近正极那端的电极，没想到这次显示0.444相当于一个正常的整流二极管电压降），从理论上讲表笔无论如何接在输入端都应该显示超量程符号（因为此时测量的是两只二极管反向串联的），这说明整流桥堆有问题。回想起以前检修过四只二极管组成的整流电路中四只二极管全部击穿的故障很少，基本上是其中的一只或两只击穿，那么这个整流桥堆会不会也会出现类似的故障呢？于是马上拆下这只整流桥堆，测量正极与其接近的一个交流输入端发现已经击穿，另外一边也是如此，但间隔测量却正常，说明该整流桥堆内部有两只二极管已经击穿，另外两只正常。由于手头没有相同型号的整流桥堆，从旧电磁炉主板上拆下一只型号为KBJ808的整流桥堆，为确认其是否正常，还是用二极管挡进行检查，测量输入端时无论表笔如何接入均显示超量程符号，测量输入端与输出端引脚间也是正常的二极管电压降，从上述表面现象来看各项指标都“正常”。装上后本以为故障排除，没想到保险还是熔断，这就怪了，难道还有元件击穿？经反复检查发现电容C854 （100RF/450V）已无容量，当时心想电容容量消失也不至于保险熔断，不过还是用100μF/400V的电容代换，但通电试机保险管还是熔断。为了缩小检修范围，断开R853和C854后通电试机问题依旧，难道整流桥堆之前的EMI滤波电路还存在软击穿？就在打算逐个拆除检查时，无意中断开KBJ808输入端一脚时不再烧保险管，至此才找到真凶：整流桥堆KBJ808存在软击穿故障，即当使用低电压的万用表检查时一切正常，而接入高电压市电时便击穿短路。由于无配件，干脆用四支RF207极管焊入电路代替原来的整流桥堆，如图2所示，通电后不再烧保险管，焊好R853和C854通电试机，+5V和＋20V输出正常，装机后长时间通电也正常，至此该显示器完全修复。

    因笔者凭经验判断以致维修此机走了弯路，连续损坏多只保险管，故特撰此文提醒维修朋友要注意对元器件的仔细检查以及注意元器件的软击穿现象，另外保险管之类的保护元件切勿使用导线来代替，以免故障范围进一步扩大。
