长城19英寸M9WHK5型液晶显示器,屏幕上出现一条水平绿带
来源:本站整理  作者:佚名  2015-06-19 08:08:06

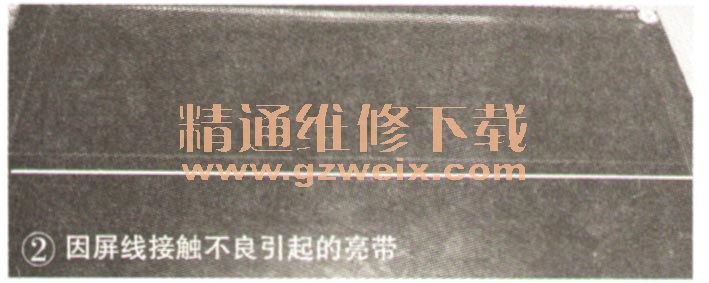

    一台长城19英寸M9WHK5型液晶显示器,屏幕上出现一条水平绿带,如图2所示。

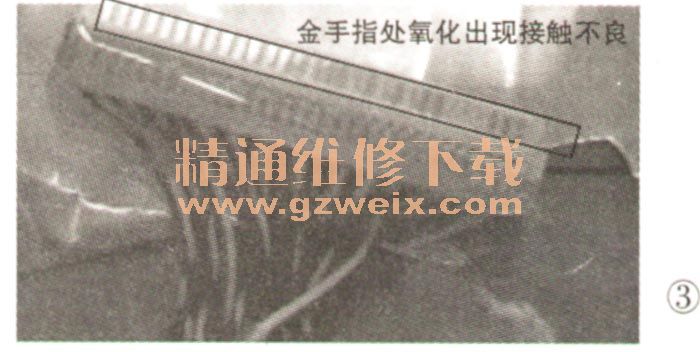

    分析检修:起初以为屏有故障,仔细观察发现绿带有变化,拆机后按压LVDS线的上屏接口,绿带消失并且变为花屏状,说明LVDS线片插处的金手指处氧化,与上屏接口出现接触不良,拔掉LVDS线片插检查确实氧化,如图3所示。

    这是款杜邦双8的LVDS线,上端是片插,下端是针插,是常见改板杜邦双8线,为了杜绝后患直接换掉,换后显示正常。
