宏基电脑液晶显示器电源故障
来源:本站整理  作者:佚名  2015-09-18 08:45:56

    故障现象:宏基V 193W型液晶显示器,在正常使用中机壳内突然发出异常响声,然后就看到有烟从机壳上面散热孔冒出来,随后屏幕黑,指示灯同时熄灭。

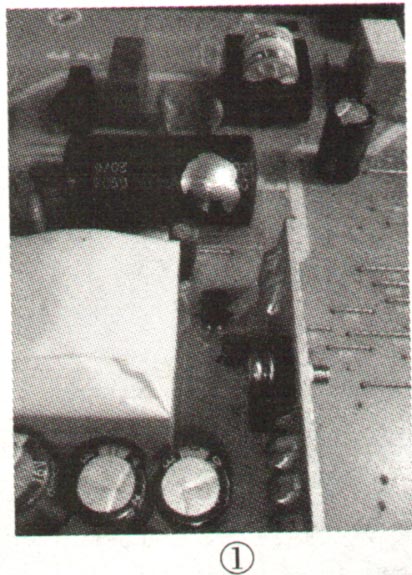

    分析检修:拆开机壳,可直观地发现电容C905外壳鼓包且有两个针眼大小的孔,如图1所示,但在路测量电容正反向充电电压正常,并未短路,那电容为什么会损坏呢?测量整流桥BD901为单向击穿,保险丝F901熔断开路。将保险丝F901、整流桥BD901及电容C905都换新,接通电源,测电容C905引脚上电压为295V、但测开/关电源次级+5V、+14V均无电压。拔掉电源,将电容C905引脚上的电压放掉,然后再测量开关管Q901(9N65)在路阻值未见异常,但焊下测量已成开路状态。再对电容、电阻及二极管重新检测未发现异常,将开关管Q901换新,接通电源,测量+5V、+14V电压均恢复正常,然后断电,把电源板装回机内,将VGA线连接到显示器上,通电试机,电源指示灯亮,随后电脑开机画面出现,故障排除。
