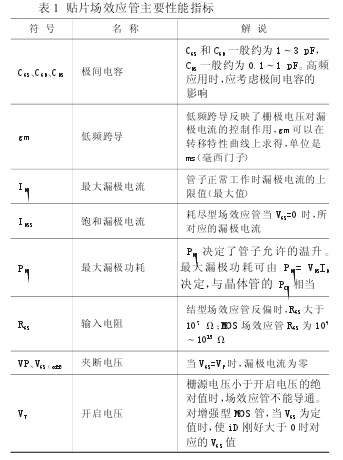

表 1 所示为贴片场效应管主要性能指标。

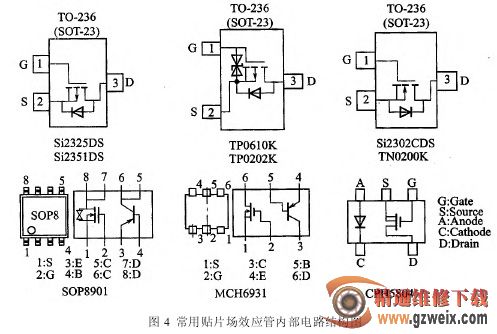

图 4 所示为常用贴片场效应管内部电路结构图。目前，贴片场效应管由于具有输入阻抗大、噪声低、功耗低、热稳定性能好和抗辐射能力强等显著特点，在放大、有源网络等领域得到了广泛应用。
3.贴片场效应管应用实例
在工程技术中，由于贴片场效应管具有输入阻抗大(108～1012Ω)、噪声低、功耗低、热稳定性能好、抗辐射能力强等显著特点，因此在电子产品中得到了广泛的应用。本文结合贴片场效应管的实际应用介绍其主要功能。
( 1) 贴片场效应管在电源控制领域的应用

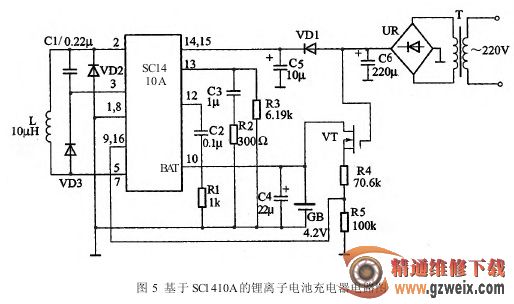

在工程技术中，贴片场效应管在电源控制领域主要实现电子开关、放大等功能。本文将以采用 SCl410A芯片的锂离子电池充电器为例，介绍贴片场效应管在该领域的典型应用（见图 5）。
图 5 中，SCl410A 是采用 QSOP—16 封装的充电专用集成电路，芯片内部集成了振荡器、开关输出电路、PWM 控制和电流／电压控制保护等电路。贴片场效应管 VT 实现电子开关功能。
电路通电后，SCl410A 内部的振荡器振荡工作，产生 500 kHz 的振荡信号，使开关输出电路工作在导通与截止交替的高频开关状态，从 SCl410A⑩脚(BAT/ 电池端)输出恒定的充电电压对锂离子电池充电。当 GB充满电(端电压达到 4.2 V)时，芯片内部的控制保护电路工作，⑩脚无电压输出，充电结束。
若某种原因导致输入电压偏高，则 VT 导通，使 Rs两端电压超过 2.465 V 的参考门限电压，芯片内部的保护电路动作，SC1410A⑩脚无电压输出。
本例介绍的锂离子电池充电器由于采用充电专用集成电路及恒压、恒流控制充电技术，故具有外围电路简洁、性能稳定、安全可靠等特点。进行安装时，常将焊接好的电路板置于自制的塑料盒中，并在控制面板相应位置固定标准充电端口即可。该电路整机安装后，一般不用调试即可通电正常工作。
( 2)贴片场效应管在逆变电源控制领域的应用

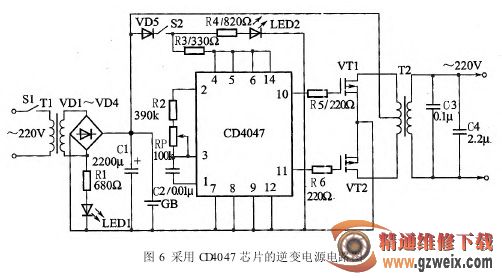

在工程技术中，贴片场效应管在逆变电源控制领域主要实现功率放大等功能。本文以图 6 所示采用 CD4047 芯片的逆变电源为例，介绍贴片场效应管在该领域的典型应用。
图6中，CD4047 是采用CMOS 制作工艺，SMD-14 封装的单稳态／无稳态多谐振荡器集成电路。该芯片由可选通的非稳态多谐振荡器组成，可用作正／反向边沿触发单稳态多谐振荡器，具有重触发和外部计数选项功能。贴片场效应管实现功率放大功能。
