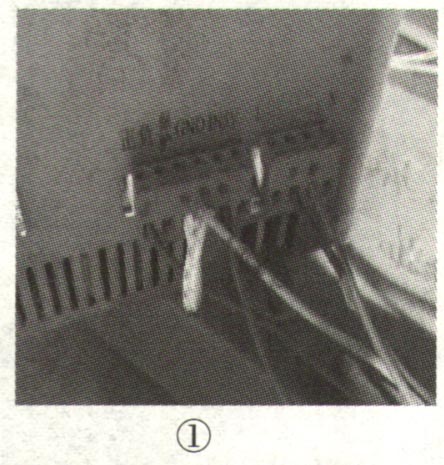

最近笔者接修了两台激光雕刻机，一台是不出光；一台是有时出光正常，有时间隙性断光。首先，检测不出光的那一台。激光电源的风扇运转正常，说明220V电源已经加到激光电源内部；再来看看微处理器的正极性触发信号是否有，该电源是采用高电平正极性触发（蓝线），黄终是PWM。如图1所示。按一下“出光”按钮，正极性输出电压有0V～3.6V的变化，说明正常。故障看来应该在激光电源内部。

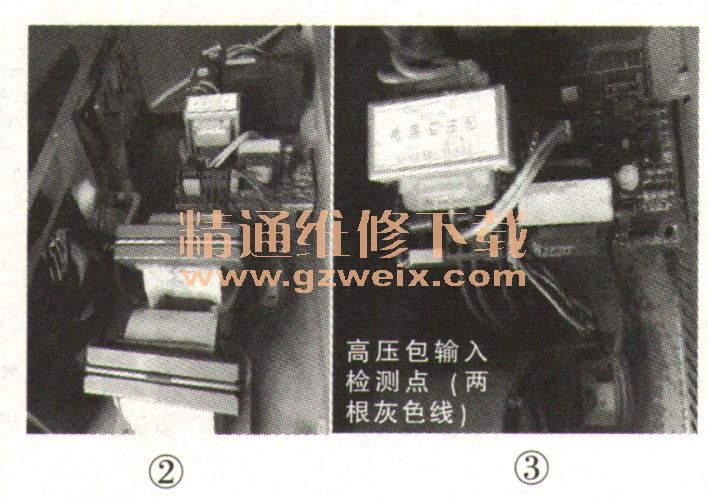

    打开激光电源，结构很简单，就两块板子：一块高压板，一块电源振荡板，包含了PWM功率调整电路、高低电平触发处理电路，如图2所示。按压“出光，按钮，用万用表的交流250V挡检测高压包的输入，如图3所示，有变化，说明问题在高压包之后的电路。高压包之后的电路就是两个串联包和一个激光管。激光管价格不菲—1000多元，而两个包只有一百多元。

    仔细询问客户时，听说坏之前好像听到“砰”的一声。立刻仔细观察激光管：内壁有水珠，好像漏气了。按理激光管所加的电压较高，一般有几万伏，如果漏气有水珠进去的话势必会漏电，于是用方用表R× 10k挡测量了一下——500kΩ，不对。于是又对比了另一台机器的激光管——指针不动。事实证明，500kΩ的激光管坏了。购回新管更换后，开机，故障排除。

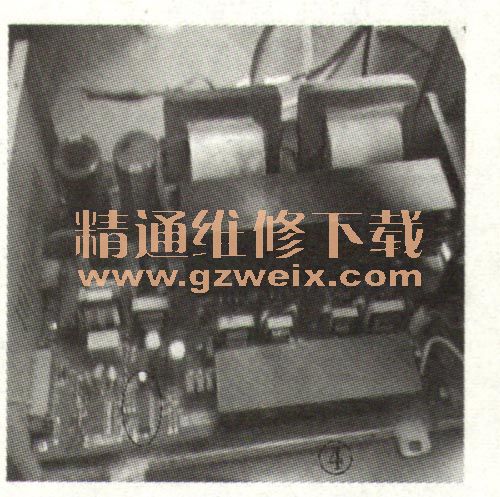

    再来看看第二台：有时出光正常，有时会间隙性断光，据客户介绍以前修过一次，是不出光。按照第一台的维修思路，按压“出光”按钮检测正负触发电平有无变化。此激光电源采用的是负电平触发（注意：是TTL门电路，就是说触发电平在0.3V～3.6V之间），发现负电平在4V左右向下指针抖动一下，按住“出光”按钮不松，发现低电平到不了0.3V以下，有问题。TTL门一电路没有这种电平变化模式。拔掉插头，裸测两端电平，发现由傲处理器输出的电平有0.3V～3.2V的下降沿变化，基本正常，问题在激光电源。打开电源盒，与之前的不太一样，如图4所示。

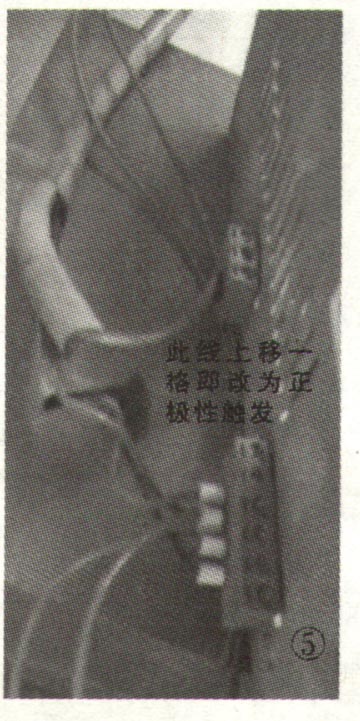

    激光电源的插脚电路直接接着一个，SN74LS06N非门集成块，是6非门的，⑫脚输出直接控制激光管的高压输出，高电平停止，低电平产生高压。在测量时发现高电平只有2.4V左右，低电平在1V左右变化（是临界点，佑计产生·间隙性断光就是这里的问题了），不正常。于是卸下集成块，由干没有现货，几经周折找到一块CD4069（也是6非门的，但是是MOS电路），我想电路是5V供电应该不会影响的，只要是低电平低于0.3V即可。换上，开机，⑫脚高电平正常，按压“出光”按钮。⑫脚无低电平，无高压“无光”，再次检测激光电源外“一”触发电平端，仍然没有低于0.3V的低电平。昨办？想了想：能否改变一下触发模式—将负电平触发改．为正电平触发，两端同时跳线（把最上边的一根红色信号线往边上跳一格接上，微处理器那一头同时接在 TTL正端），如图6所示。


    开机，按下“出光”按钮，出光了、有高压，触发端的高低电平也正常了，如此看来应该是微处理器的负电平触发端损坏。可是问题不断：客户说，按理应该可以切割5mm～6mm的板子，结果不能！咋办？我修的机器硬件上是绝对没有问题，各点的电位、电压都是对的。我就在边上看客户操作，忽然发现他在调功率百分比，前面是最大70%、我看到后面还有一个“10%”，我说这是啥意思？结果客户“啊”了一声：这个太小了，调到40%——“确定”——OK，结果机器正常工作，原来是软件设置问题。至此两台机器维修全部结束。
    维修体会：1．首先仔细观察了一下两个激光电源的结构原理，在其框图上有共性，如图6所示。
    2．当维修进入困境时，首先要向客户询问机器坏的过程，如“砰”一声就是提示（结果是激光管漏气导致漏电电阻变小）。
    3.要注意元雾件的代换，要学变通，借助百度文库进行检索，找到理论依据（SN74LS06N用CD4069代换，注意集成块的供电，由此可以决定高低电平的大小）。
    4．当确定硬件电路没有问题时，一定要注意机器的使用方法和软件设置问题（最小功率10％的设置问题）。
    5．在确定机器控制都正常的情况下，可以改变触发模式（负极性触发改为正极性触发问题）。
