进入调音台,"PAYCHBAY"页面,先选择INPUT页面,对输入信号进行跳线。根据前面的介绍,我们知道,横排对应的是调音台硬件输入接口,竖排对应的是调音台通道,在默认情况下是一一对应的。如果不希望一一对应,我们可以自己进行跳线。图4显示的就是正在将硬件输入的第三路连接至调音台的Ch 3。

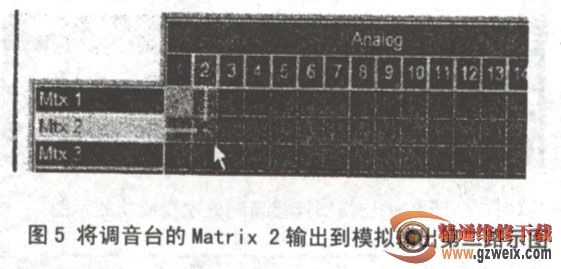

设置输入以后,开始对输出进行跳线。根据需要,将调音台的相应母线输出到对应的硬件接口。图5显示的就是正在将调音台的“Matrix 2”输出到模拟输出的第二路上。
5.对调音台的每个通路进行输出母线的分配
接下来的步骤和模拟调音台完全一样,是对调音台的通路进行母线分配。可根据工作需要,将每一路信号送至相应的辅母线、编组母线或者主输出母线。默认情况下,每一路信号都是送到主输出的,如果不需要,就可以将这路信号送给输出的信号关掉。

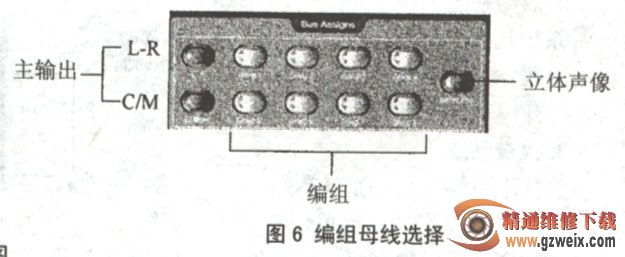

图6是编组母线选择,灯亮表示送出。在调音台上选择所需通路,然后根据需要这路信号送至哪儿路编组母线,最左边的两个黑色的键是主输出母线的选择。

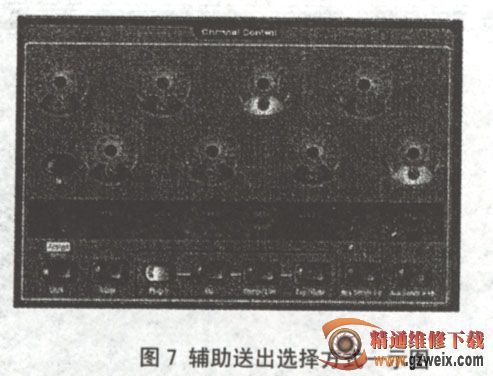

辅助送出有两种选择方式。第一种方式和编组输出一样,具体方法是:如图7所示,选择所需要的通路,在通道控制模块选择“AuxSend 1-8“/ ”AuxSend9-16”键,根据需要,打开每路的辅助送出,用旋钮调整送出的大小。

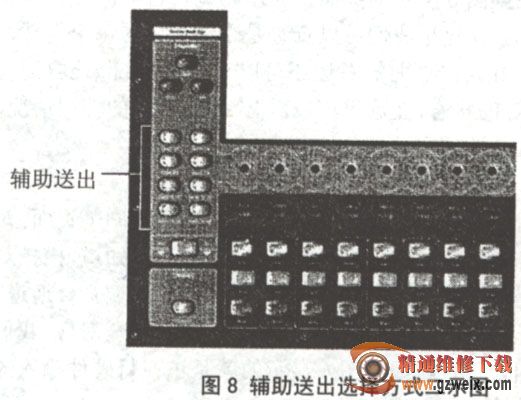

另一种方式是快捷调整方式,常常用在做监听的时候。如图8所示,利用调音台上多功能旋钮,在左边选择需送出的辅助母线,单击旋钮打开该路的辅助送出,然后转动旋钮,调整送出大小。这种方式可以同时调整多个通路的辅助大小,可以很清楚地看到每个通路送至辅助母线的音量大小和比例。
