初修医疗器材—电子血压计
来源:本站整理  作者:佚名  2014-10-17 09:11:46

    九安KD-559电子血压计,开机后能通过自检,然后没任何动作,屏幕显示两个“0”。

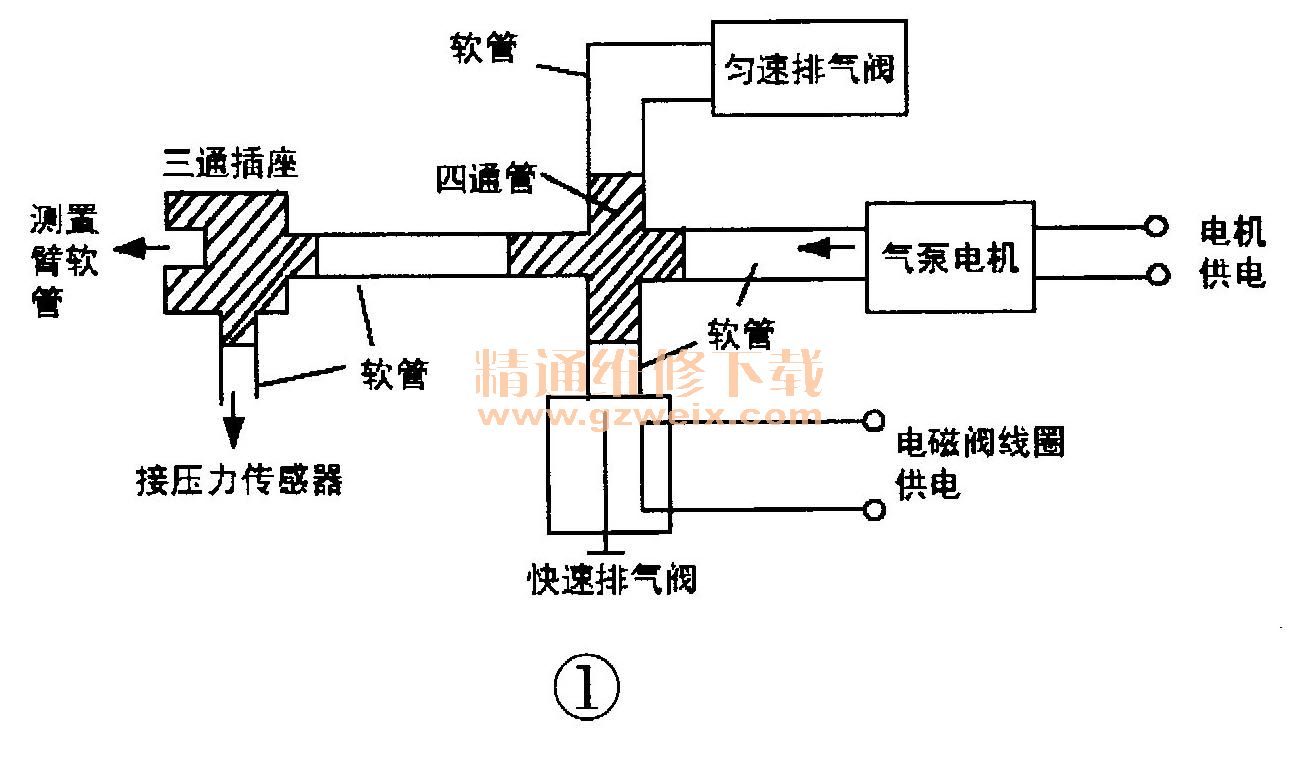

    维修纪实:该机的气体通道结构如图1所示,其正常的工作过程是:开机后电磁阀线圈迅速得电而关闭快速排气阀门。自检通过后电机自动开始工作,向气体通道供气,气压最高可达300mmHg,当气压达到一定值时匀速排气阀便开始按恒定速度排气,同时屏幕上出现"TESTING"测试中)标志,开始测试血压和心率,以上过程仅按开电源后便能一次性完成。关机后电磁阀线圈失去供电而打开快速排气阀门,气囊内气体快速释放,以便于能马上进行下一次测量。

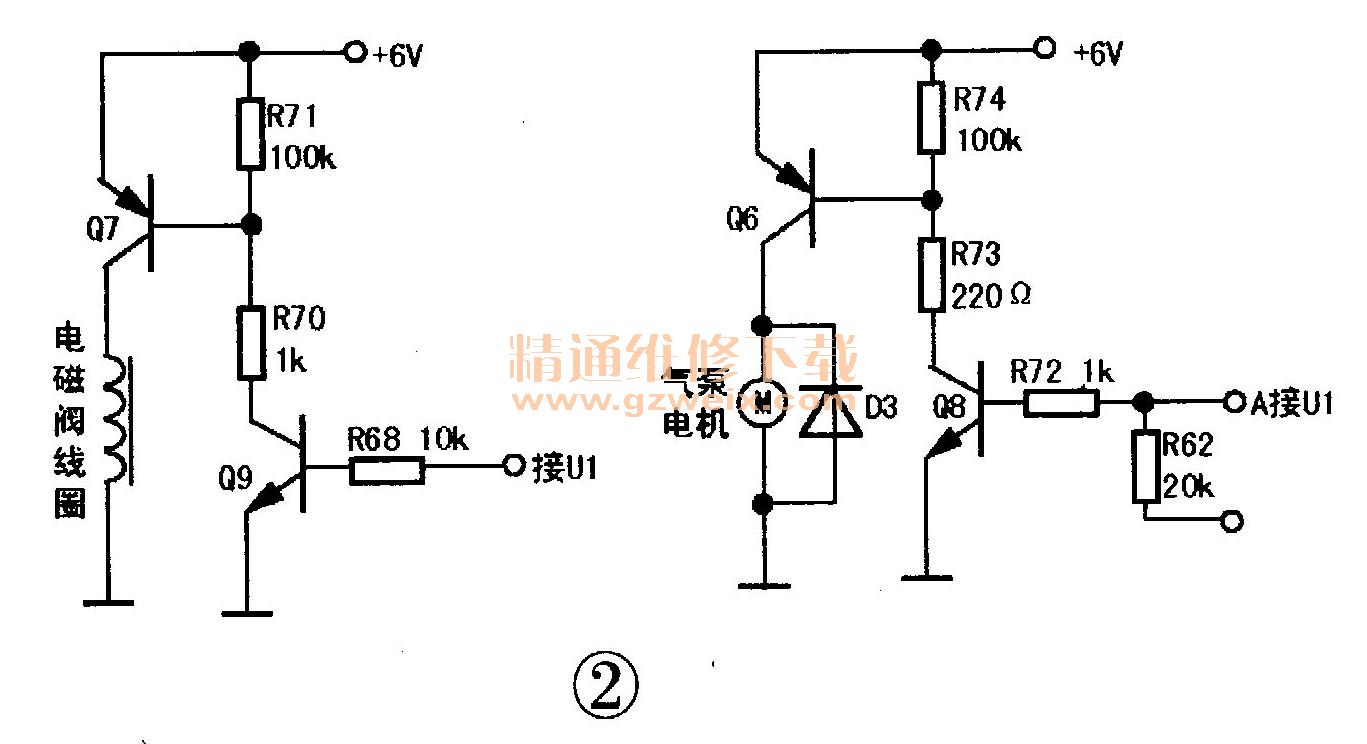

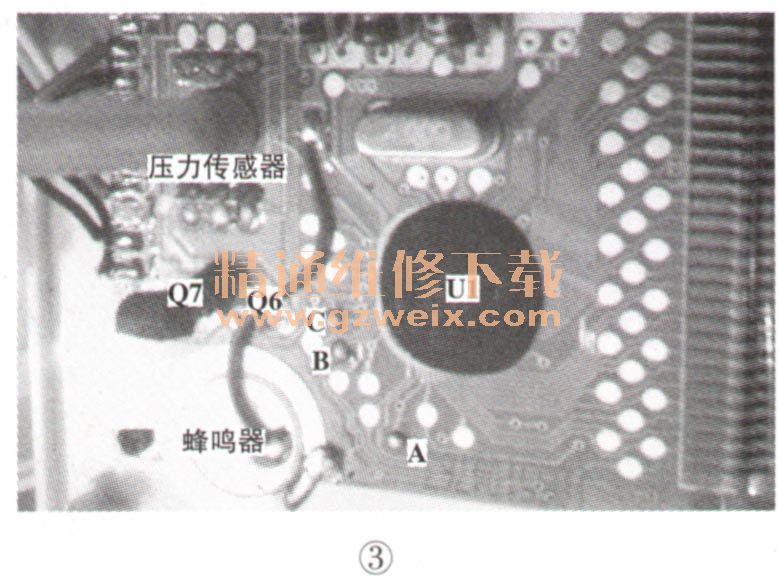

    按以上原理进行检测,直接为电机、电磁阀线圈提供6V供电,两者都能正常工作,拔掉三通插座上通往压力传感器的软管,用嘴向里吹气,屏幕上数字开始发生变化,而且由小变大,说明测量电路基本正常,故障应在电机和电磁阀线圈的驱动电路上。依照实物画出两者的供电电路如图2所示,两个电路结构相似,检测发现Q6(8550)的b、e极开路,将其更换,其他元件均正常。两个电路的驱动信号均来自软封装的大规模集成电路U1,由此断定是U1内电路出了毛病,无法送出高电平控制信号而使它们无法正常工作,对U1肯定没办法修了,但从整机原理来看,电磁阀线圈需要一个开机后存在、关机后消失的信号电压;气泵电机则需要一个根据气压高低来工作的电压信号,低压时存在,气压达到一定值后马上消失。经仔细琢磨测量,最终找到解决办法。如图3所示,在U1周围有许多空白触点,经测定其中的C点能满足电磁阀线圈的供电要求,将R68右端铜箔切断,直接把R68右端用导线与C相连。对电机驱动电路将R72右端铜箔切断,在R72右端与6V电源间串一按键开关(可安置于侧面卜按压时电机工作,松开后停止,具体何时停止根据屏幕上显示的气压值来判断,最高不超过300mmHg。



    经上述改装该机能够进行测压了,只不过由原来的自动控制变成了手动控制。
