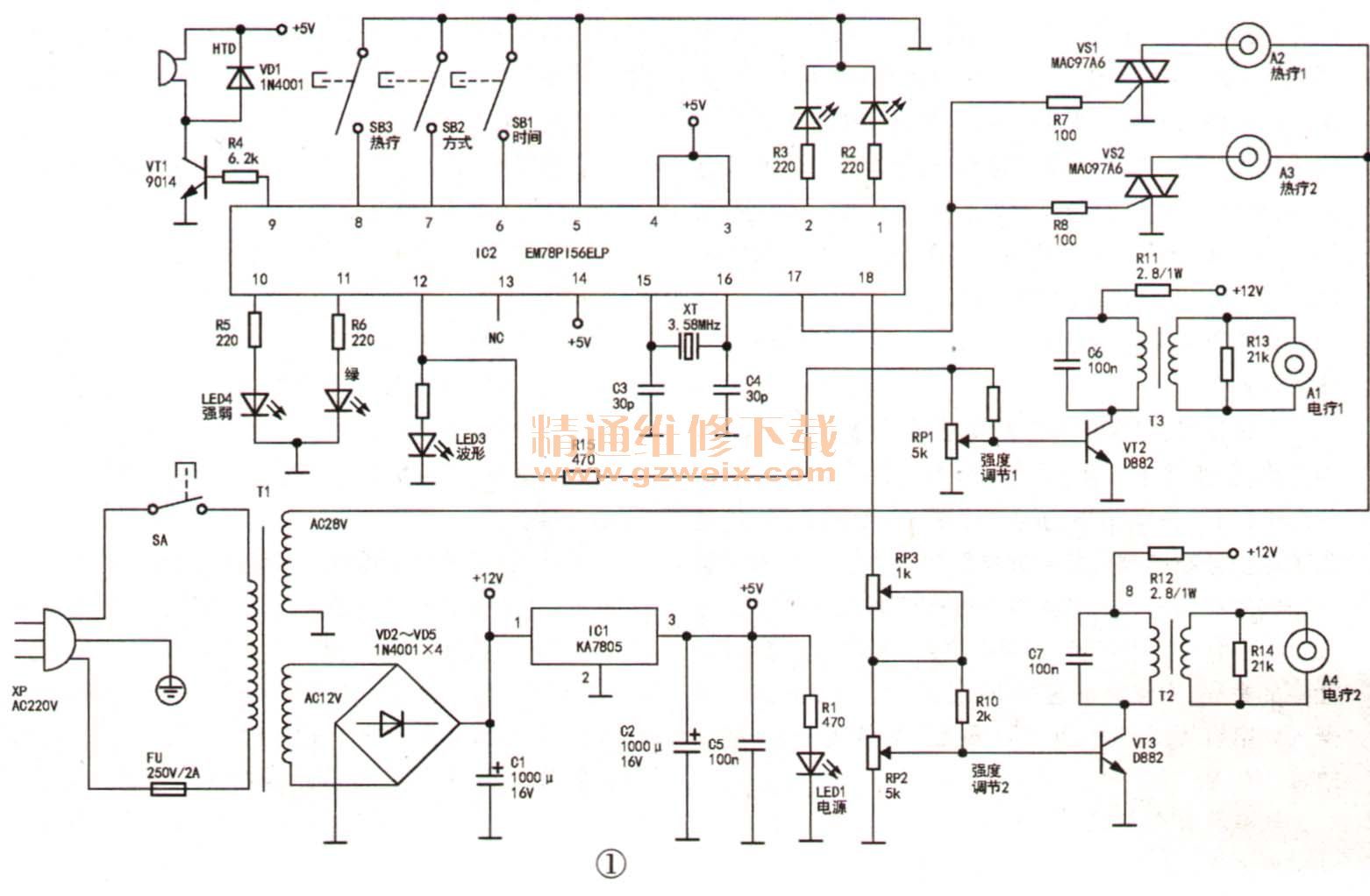

该治疗仪有两路热疗输出和两路脉冲电疗输出，热疗输出有强、弱两挡供选择，脉冲电疗强度则连续可调，并有15、20、25分钟三治疗定时时间，适合家庭和康复中心使用。控制系统采用单片机技术，实绘电路如图1所示。

    一、电路原理
    闭合电源开关SA后，220V交流市电经电源插头XP、保险丝FU加到电源变压器T1初级，T1有两个次级绕组：一是输出AC28V，供热疗使用；二是输出AC 12V，经VD2-VD5桥式整流和C1平滑滤波后，产生约12V直流电压，一路经限流电阻R11、R12（2.8Ω/1W）为脉冲变压器T2、T3初级供电，另一路则经IC1（KA7805）、C2、C3稳压滤波，供CPU及控制电路使用。LED 1（红色）是电源指示灯。
    CPU（IC2）型号是EM78P156ELP，其15、16脚内部电路和外接石英谐振器XT组成时钟振荡电路产生3.58MHz时钟信号，供控制系统使用，C3、C4是补偿电容，用来补偿XT在生产制造过程中产生的误差，使控制功能（例如定时时间）更为精准。电路设有三个功能选择键SB1-SB3，每次按键时，压电蜂鸣器HTD都会发出声响，以确认键已被按下闭合。
    SB1用于选择治疗时间，LED2（双色LED管）用于定时时间显示，当连续轻触SB1时，定时时间按15分（LED2绿灯亮）→20分（LED2红灯亮）→25分（LED2发橙色二红亮＋绿亮）→15分……循环选择。定时结束时相应指示灯熄灭，热疗或脉冲电疗停止输出。
    SB2用于选择治疗方式，LED4（双色LED管）用于强、弱治疗显示，轻触SB2时，可按弱（LED4绿灯亮）→强（LED4红灯亮）一弱……循环选择，LED3则用于输出脉冲（黄色）显示。CPU12脚输出脉冲经R15送到电疗强度调节电位器RP 1，再加至VT2，控制其导通强度，从而控制输出变压器T3初级中电流强弱，即控制T3次级脉冲电压幅度大小，脉冲从A1口输出。刺激治疗穴位。CPU18脚输出脉冲经内部微调电位器RP3，送到电疗强度调节电位器RP2，控制脉冲强度后送VT3 、从而控制A4输出口脉冲电压幅度大小。
    SB3用于热疗控制，闭合SB3（由SB2选择强、弱，LED4显示）后，CPU17脚输出的控制脉冲，经R7、R8使双向可控硅VS 1、VS2导通，交流28V电压经A2、A3口输出，两根银针插入治疗穴位，用小愕鱼夹分别夹住两根银针，由于人的肌肉有电阻，就有电流通过而产生热量，达到舒筋活络的治疗目的。

    二、检修实例
    故障现象1：电源指示灯亮，但按时间选择健时其余三个指示灯均不亮，蜂鸣器无声。
    分析检修：由于电源指示灯LED1（红色）亮，说明电源电路有5V电压输出。实测IC1③脚输出为4.96V、CPU的③、④、14脚电源电压均为4.96V 、CPU供电正常。检测时间选择键SB1完好，按动时能使⑥脚电压变为0V，实测⑥脚电压为4.8V。再测15、16脚时钟振荡端电压，分别为2.4V、2.1V，也基本正常。重点检查晶振XT及补偿电容C3 、C4，用良好元件代换C3 、C4后故障依旧，用电话机上用的3.58MHz晶振代换本机塑封晶振后，按下时间键SB1，蜂鸣器发声，LED2、LED3、LED4同时点亮，各端口输出正常，故障排除。
    故障现象2：电疗1 （A1）无脉冲输出，其余三口输出正常。
    分析检修：检查发现限流电阻R11明显烧焦变色，检测已断路，应是电路过流导致R11烧损。仔细检查此口通路中的VT2、T3、C6等元件，发现VT2已击穿，更换R11（2.8Ω/1W）和VT2 （2SD882）后试机，输出恢复正常。
