海尔公司采用MST6M181机芯开发了E07、E08系列液晶彩电，数字和模拟小信号处理电路采用MST6M181VL；LVDS信号处理电路采用MAX17126 ；FlashD电路采用EN25 Q32B-100HIPSOP8 ；DDR电路采用W9425 G6JH-4；伴音功放电路采用TPA3110L。
 适用机型：海尔H32E07、H32E08、LE32G50等液晶彩电。
    1  总线调整方法
    将数据处理板、电源板、按键板、遥控接收板连接好，接220V电源，通电开机后，观察显示是否正常，正常后进行如下调试。
    【进入／退出工厂模式】
     按“菜单”键后，再依次按数字“8、8、9、3”键进入工厂模式。
     调整完毕，按“退出”键可在任何情形下退出工厂模式。
     【项目选择与调整】
     进入工厂模式后，按“上”或“下”键将光标移动到工厂菜单的各个调试项，然后按“确认”键进入该调试项的下级调试页；在光标移到某个调试项目时，按“左”或“右”键可进行该项目的调试；按“菜单”键可从调试页的调试菜单退出到上一级工厂菜单。
    2  总线调整数据
    【工厂菜单主要功能］

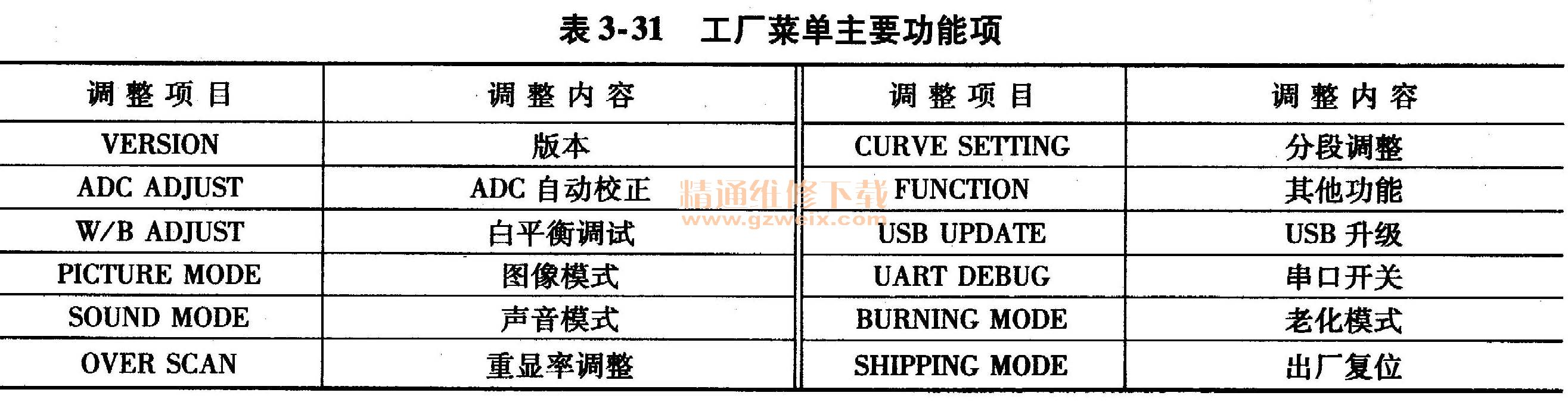

    海尔MS16M181机芯液晶彩电工厂菜单主要功能项见表3-31。子菜单调整项目和调整方法如下：

    【功率检测】
    分别检测正常模式及待机模式下的耗电功率，正常模式：< 60W；待机模式：<0. 5W。
    【白平衡调整】

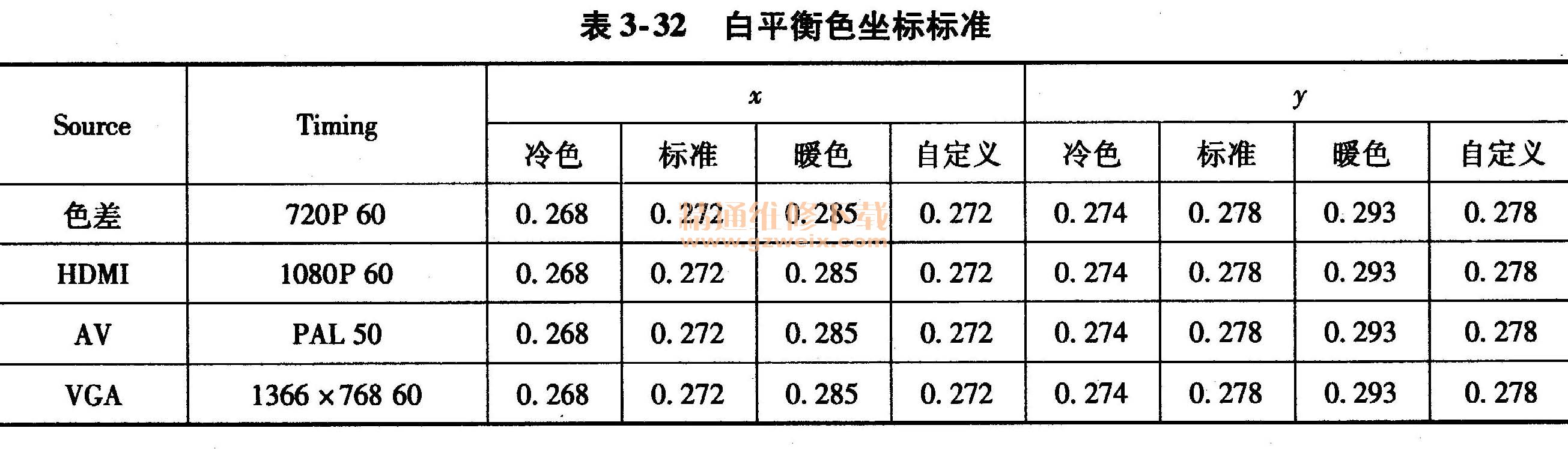

     开始白平衡调试前应先让机器工作30min以上，待机器处于比较稳定状态后，采用QuantumData视频信号产生器802BT/R输出信号，再用色彩分析仪CA210进行调试。本款机型共有3个色温，白平衡色坐标标准见表3-32。四组白平衡数据调试方法和步骤如下：
    1. HDMI通道调试
    将通道切换至HDMI通道，用视频信号产生器802BT/R输出1080P 60 16灰阶（Gamma需关闭）信号。进入工厂菜单的PICTURE MODE页，现将影音模式设为标准，将CA210的光学探头贴至屏幕的第4灰阶（亮度约为3 nit），首先检查CA210的读数是否符合（x = 0. 268±0. 010、y =0. 274±0.040），如果不符合则固定G OFFSET，调整R OFFEST和B OFFSET直至第4灰阶（亮度约为3 nit）的色坐标在（x=0.268±0.010、y =0.274±0.040）处；然后将探头贴至屏幕的第10灰阶再检查CA210的读数是否符合（x =0. 268±0. 010、y=0.274±0.040），如果有不符合，固定G GAIN，调整R GAIN、B G. GAIN直至第10的色坐标在（x = 0. 268±0. 010、y =0.274±0.040）处，重复上述动作，直到第4灰阶（亮度约为3 nit）及第10灰阶都符合（x=0.268±0.010，y =0. 274±0.040）。
    检查“色温”为柔和的色坐标是否符合表3-32中白平衡色坐标标准的要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录，检查“色温”为动态的色坐标是否符合白平衡色坐标要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录。
    2. VGA通道调试
    将通道切换至VGA通道，使用视频信号产生器802BT/R输出1366×768 @ 60 Hz的16灰阶信号。首先，进入工厂菜单“ADC ADJUST"选项，然后选择最后一项“AUTO ADC”选项进行自动校正。
    显示自动校正成功后返回工厂菜单的“PICTURE MODE”页，将影像模式设为标准，改为16灰阶（Gamma需关闭）信号。将CA210的光学探头贴至屏幕的第4灰阶（亮度约为3 nit）、首先检查CA210的读数是否符合（x =0. 268±0. 010、y=0.274±0.040），如果不符合则固定GOFFSET，调整R OFFEST、B OFFSET直至第4灰阶（亮度约为3 nit）的色坐标在（x = 0. 268±0. 010、y=0.274±0.040）处；然后将探头贴至屏幕的第10灰阶，再检查CA210的读数是否符合（x =0. 268±0. 010、y = 0. 274±0.040），如果有不符合，固定G GAIN，调整R GAIN、BGAIN直至第10灰阶的色坐标在（x＝0.268±0. 010、y=0.274±0.040）处，重复上述动作，直到第4灰阶（亮度约为3 nit）及第10灰阶都符合（x =0. 268±0.010、y=0.2741±0.040）。
    检查“色温”为柔和的色坐标是否符合表3-32中白平衡色坐标标准的要求，如果不符合则仍然按上述方法调节。然后按“菜单’‘键返回上级菜单目录，检查“色温”为动态的色坐标是否符合白平衡色坐标要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录。

     3．色差通道调试
    将通道切换至色差通道，使用视频信号产生器802BT/R输出720P 60Hz 75％色度彩条，进入工厂菜单“ADCADJUST”选项，然后选择最后一项“AUTOADC”选项进行自动校正。显示自动校正成功后再设置视频信号产生器802BT/R输出720P 60Hz 16灰阶（Gamma需关闭）信号。进入工厂菜单的PICTURE MODE页，先将影像模式设为标准。将CA210的光学探头贴至屏幕的第4灰阶（亮度约为3 nit）首先检查CA210的读数是否符合（x=0.268±0. 010、y=0.274±0.040），如果不符合则固定G OFFSET，调整R OFFSST、B OFFSET直至第4灰阶（亮度约为3 nit）的色坐标在（x = 0. 268±0.010、y=0.274 ＋ 0.040）处；然后将探头贴至屏幕的第10灰阶，再检查CA210的读数是否符合（x =0. 268±0. 010、y=0.274±0.040），如果有不符合，固定G GAIN，调整R GAIN、B GAIN直至第10灰阶的色坐标在（x = 0. 268±0. 010、y = 0. 274±0.040）处，重复上述动作，直到第4灰阶（亮度约为5 nit）及第10灰阶都符合（x=0.268±0.010，y =0. 274±0.040）。
    检查“色温”为柔和的色坐标是否符合表3-32中白平衡色坐标标准的要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录，检查“色温”为动态的色坐标是否符合白平衡色坐标要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录。
    4. AV通道调试
    将通道切换至AV通道，使用视频信号产生器802BT/R输出PAL 50Hz 16灰阶（Gamma需关闭）信号。进入工厂菜单的PICTURE MODE页，先将影像模式设为标准。将CA210的光学探头贴至屏幕的第4灰阶（亮度约为9nit），首先检查CA210的读数是否符合（x=0.268±0.010，y =0. 274±0.040），如果不符合则固定G OFFSET，调整R OFFEET、B OFFSET直至第4灰阶（亮度约为9nit）的色坐标在（x=0.268±0. 010， y=0.274±0.040）处；然后将探头贴至屏幕的第10灰阶，再检查CA210的读数是否符合（x =0. 268土0. 010， y=0.274±0.040），如果有不符合，固定G GAIN，调整R GAIN、B GAIN直至第10灰阶的色坐标在（（x=0.268±0. 010、y=0.274±0.040）处，重复上述动作，直到第4灰阶（亮度约为9nit）及第10灰阶都符合（x=0.268±0.010，y= 0. 274±0.040）。
    检查“色温”为柔和的色坐标是否符合表3-32中白平衡色坐标标准的要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录，检查“色温”为动态的色坐标是否符合白平衡色坐标要求，如果不符合则仍然按上述方法调节。然后按“菜单”键返回上级菜单目录。
    【性能检查】
    1. TV功能检查
    将RF接口接到中心信号源，先进入CHANNEL菜单，然后自动找台，查看是否漏台，扬声器输出是否正常，图像是否正常（注意，此机没有DTV）。
    2. AV接口检查
    接入AV端子的信号，检查图像、伴音是否正常。
    3. YPbPr/YCbCr接口检查

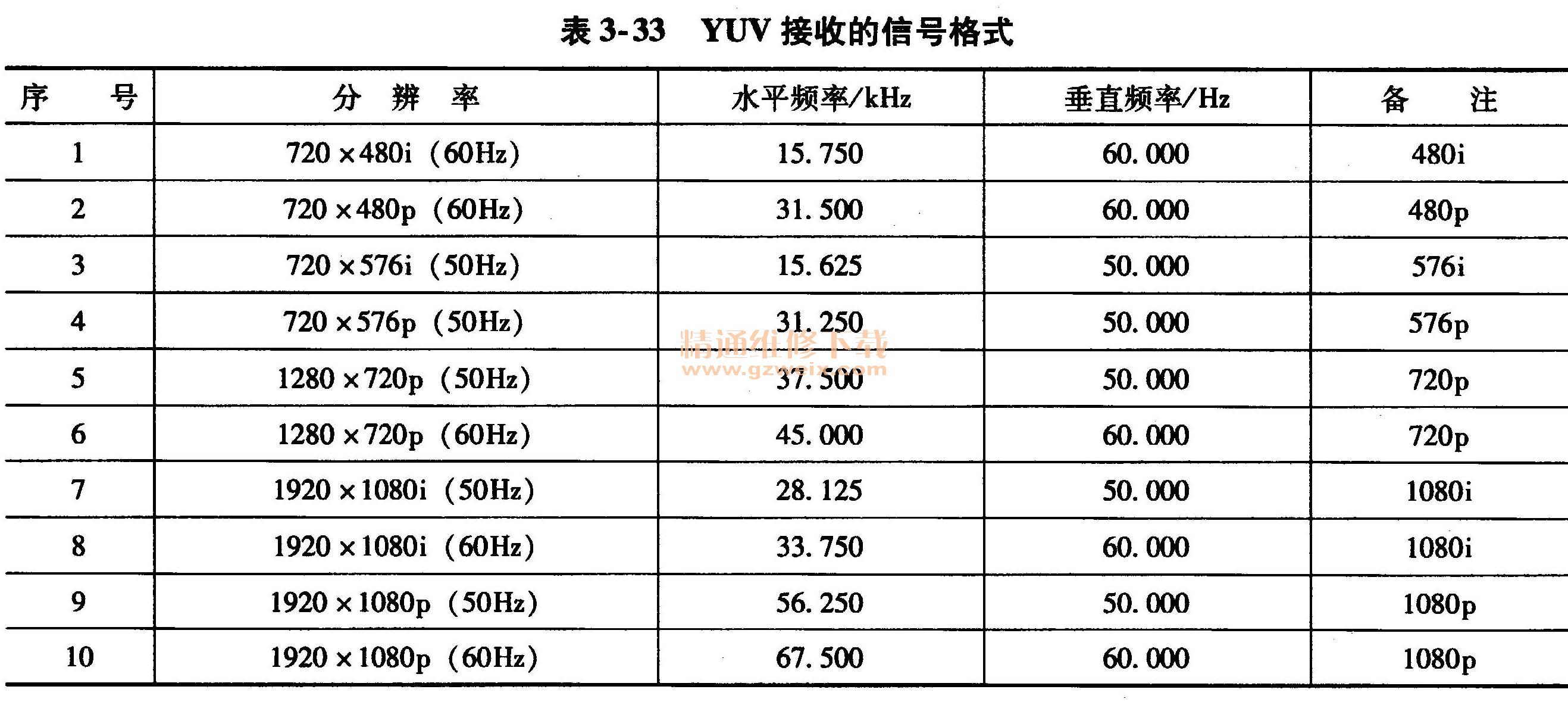

    输入YUV信号（视频信号产生器802BT/R），分别输入表3-33中的各种YUV接收的信号格式。查看显示、伴音是否正常。
