海尔MST6M182机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-24 15:49:20

    海尔采用MST6M182机芯生产了139F6等MSTV3905 Y-J8系列超薄LED液晶彩电,主芯片采用内含VIF Demodulator、Video Decoder、Audio Codec、ADC、Scaler、LVDS Transmitter小信号处理电路,液晶显示屏采用T390HVN01模组,电源板型号TV3202-ZC02-01,伴音功放电路采用TPA3113D2、P77308P。采用护眼防眩光和RMVB数字解码技术,遥控器型号为HTR-D03。
    1 总线调整方法
    1.进入/退出工厂模式
    按“MENU”,菜单键后,依次快速按“数字2、5、8、0”键,即可进入工厂模式。屏幕上显示工厂模式内容。
    调整完毕,按“退出”键,即可退出工厂模式。
    2.项目选择与调盛
    进入工厂模式后,屏幕上显示调整菜单.按遥控器上的“上/下”键选择子菜单和调整项目,按“确认”键或“右”键进入子莱单和执行调整项目,按“左/右”键调整所选项目数据。在子菜单中按“菜单”键返回主菜单。

    2 总线调整数据

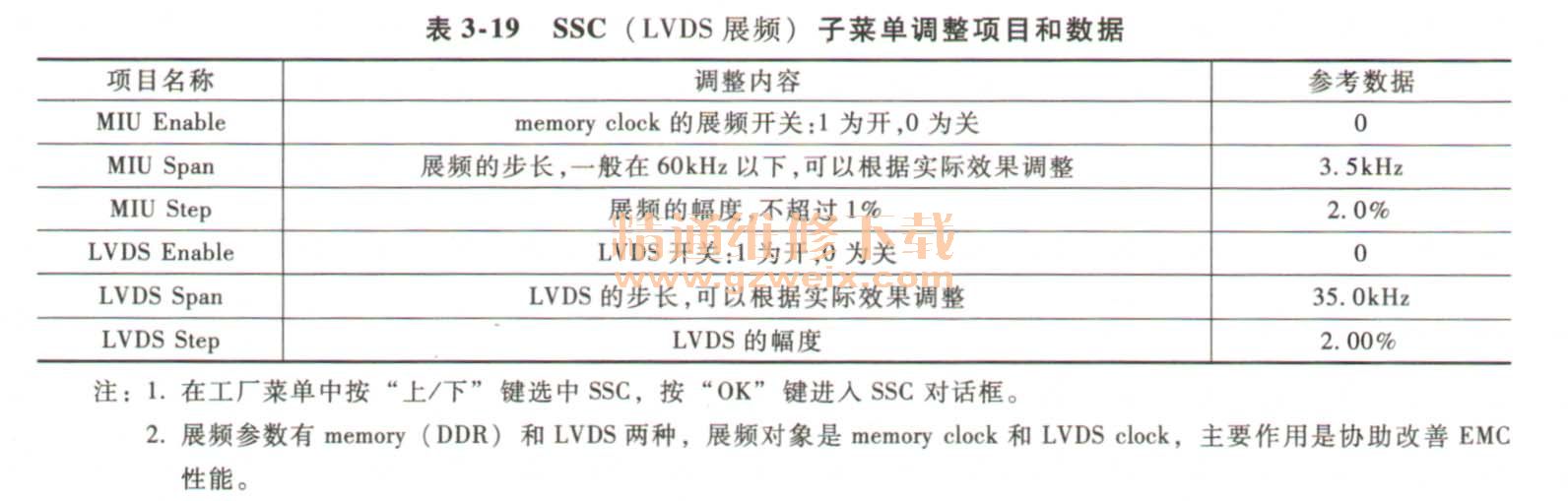

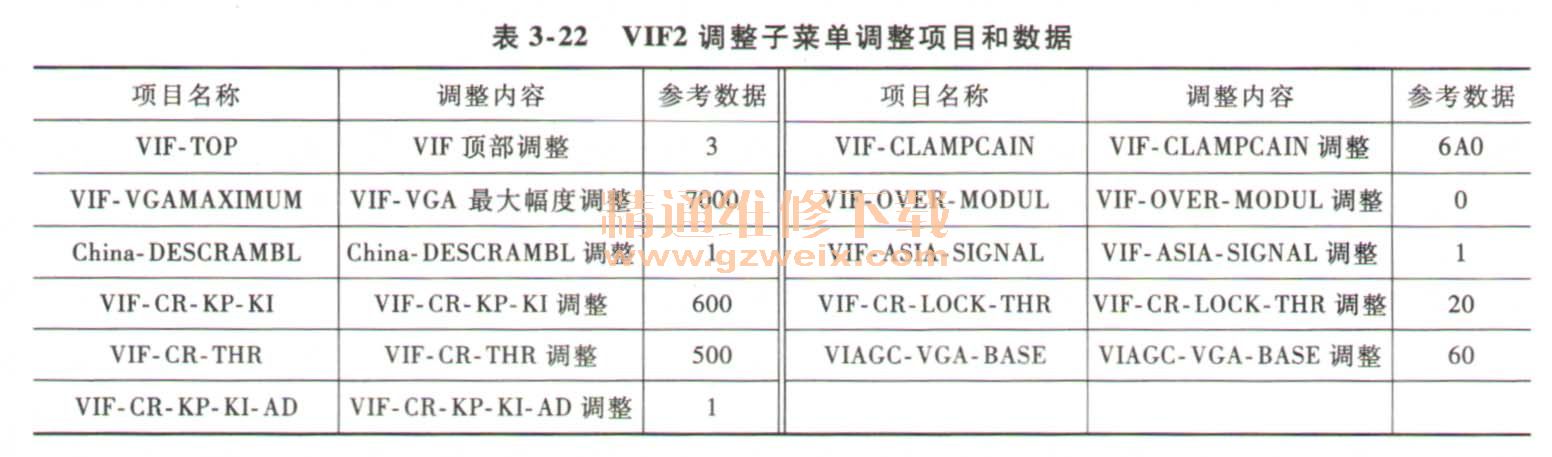

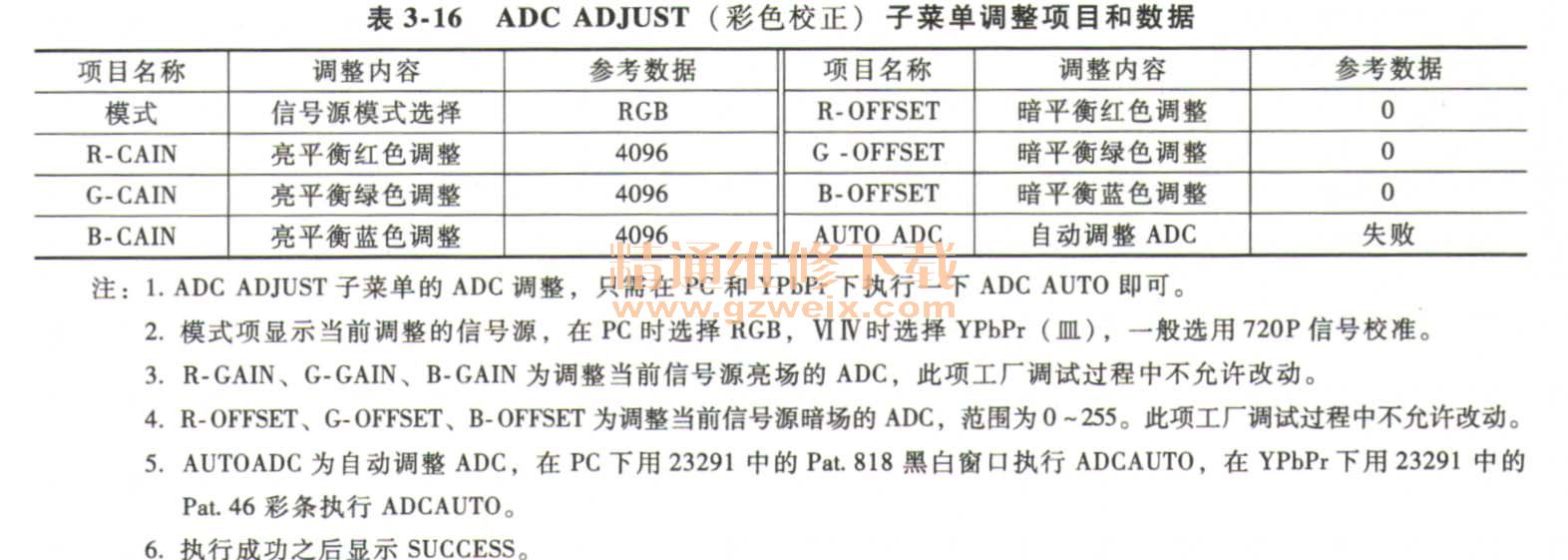

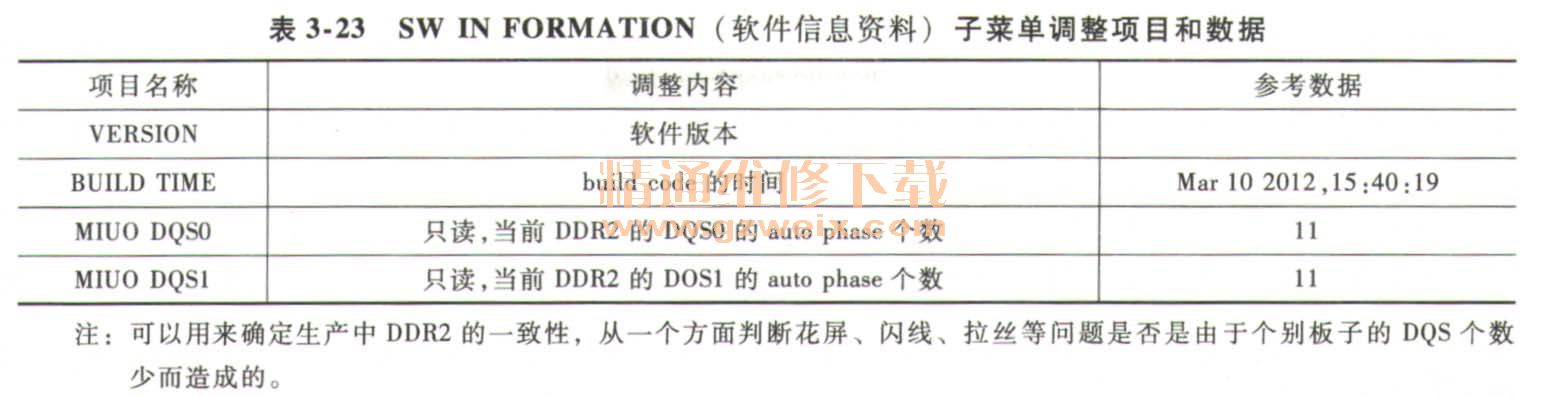

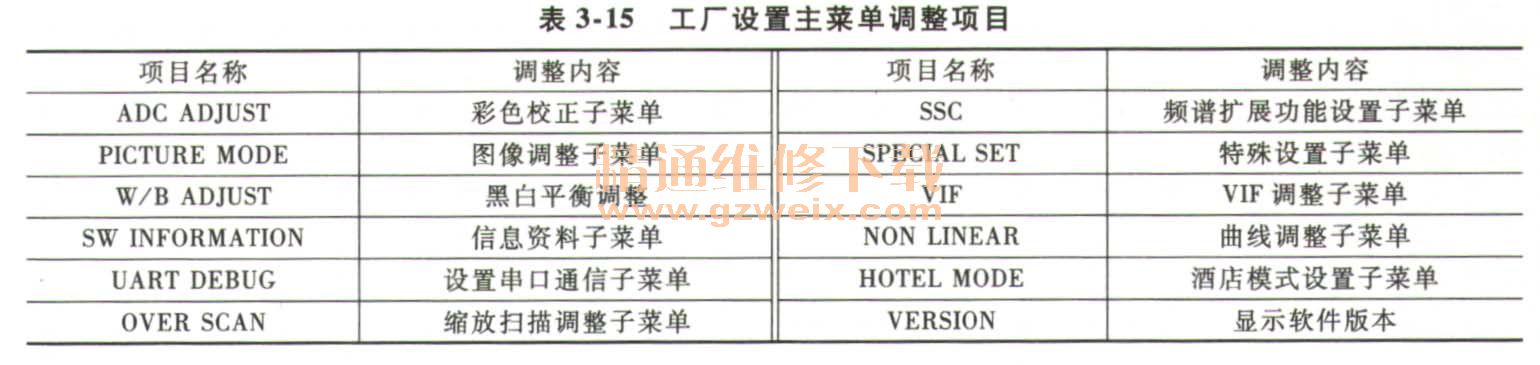

    海尔MST6M182机芯139F6超薄LED液晶彩电总线系统主菜单调整项目包含的子菜单见表3-15,各个子菜单调整项目和数据见表3-16~表3-26。
