海尔MST6M69FL机芯R3系列液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-04 14:01:27

    海尔MST6M69机芯开发了R3液晶彩电,主芯片采用内含VIDEO解码器和倍频器以及LVDS输出的MST6M69FL和MST6M10,并具有3D降噪、彩色增强、运动图像补偿等图形处理模块;中放电路采用,TDA9885/6 ;EEPROM采用24C02 ;FLASH程序存储器采用EN25B32;伴音功放电路采用TDA8932BTW/33BTW,输出功率8W ×2。遥控器型号为HTR- D01。
适用机型:海尔LP55R3、LE55R3、LB46R3、LU55 R3、LU42R3等液晶彩电。
    1  总线调整方法
   【进入/退出工厂模式】
    在任一模式下,按“MENU”键弹出主菜单,然后按数字“8、8、9、3”键,即可进入工厂模式,且在屏幕左边出现工厂主菜单,可以进行相应操作。
    工厂模式下,按“MENU”键即退出工厂模式。
    【项目选择与调整】
    进入工厂模式后,屏幕上显示调整菜单,按遥控器上的“频道+/-”或“上/下方向”键选择子菜单和调整项目,按“确认”或“右方向”键进入子菜单和执行调整项目,按“音量+/-”或“左/右方向”键调整所选项目数据。在子菜单中按“菜单”键返回主菜单。
   【软件升级流程】
    主菜单中的USB Download选项为升级选项,可通过USB进行软件升级,操作方法如下:
     1)将最新软件命名为AP. Bin后,复制到U盘的根目录下。
     2)拔掉信号线,插上复制有最新软件的U盘到电视机USB接口。
     3)启动电视机进入工厂菜单,选择USB Download选项,按“右方向”键执行USB升级,此时此项后面会出现please wait…。
     4)升级完成后,电视机会自动待机,然后重启。
    注意:如果U盘中没有AP. Bin文件或没有插入U盘,执行此项时会提示Please Plug In USB Disk,提示用户。
    2  总线调整数据

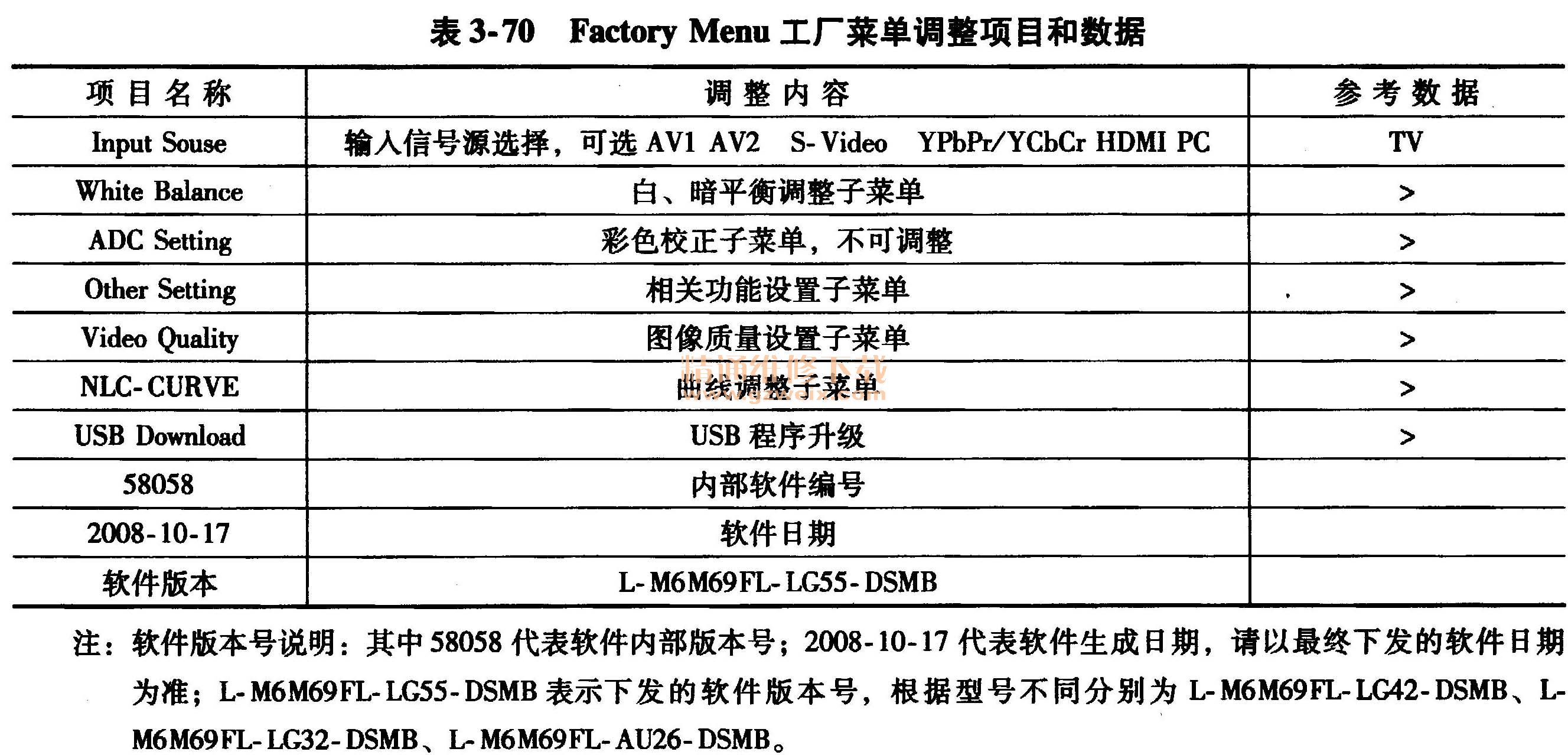

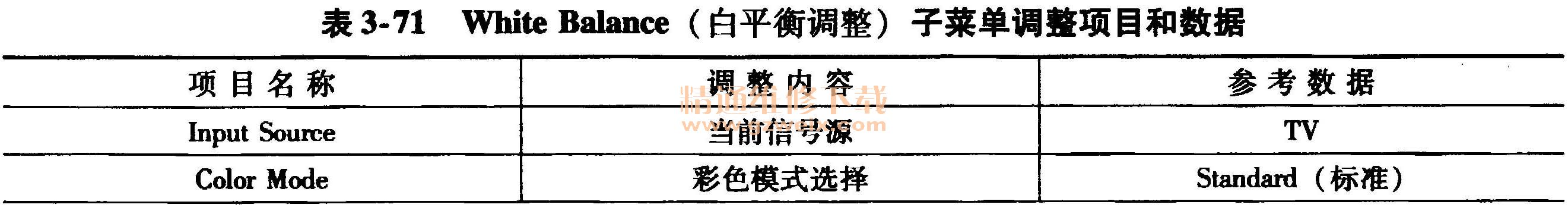

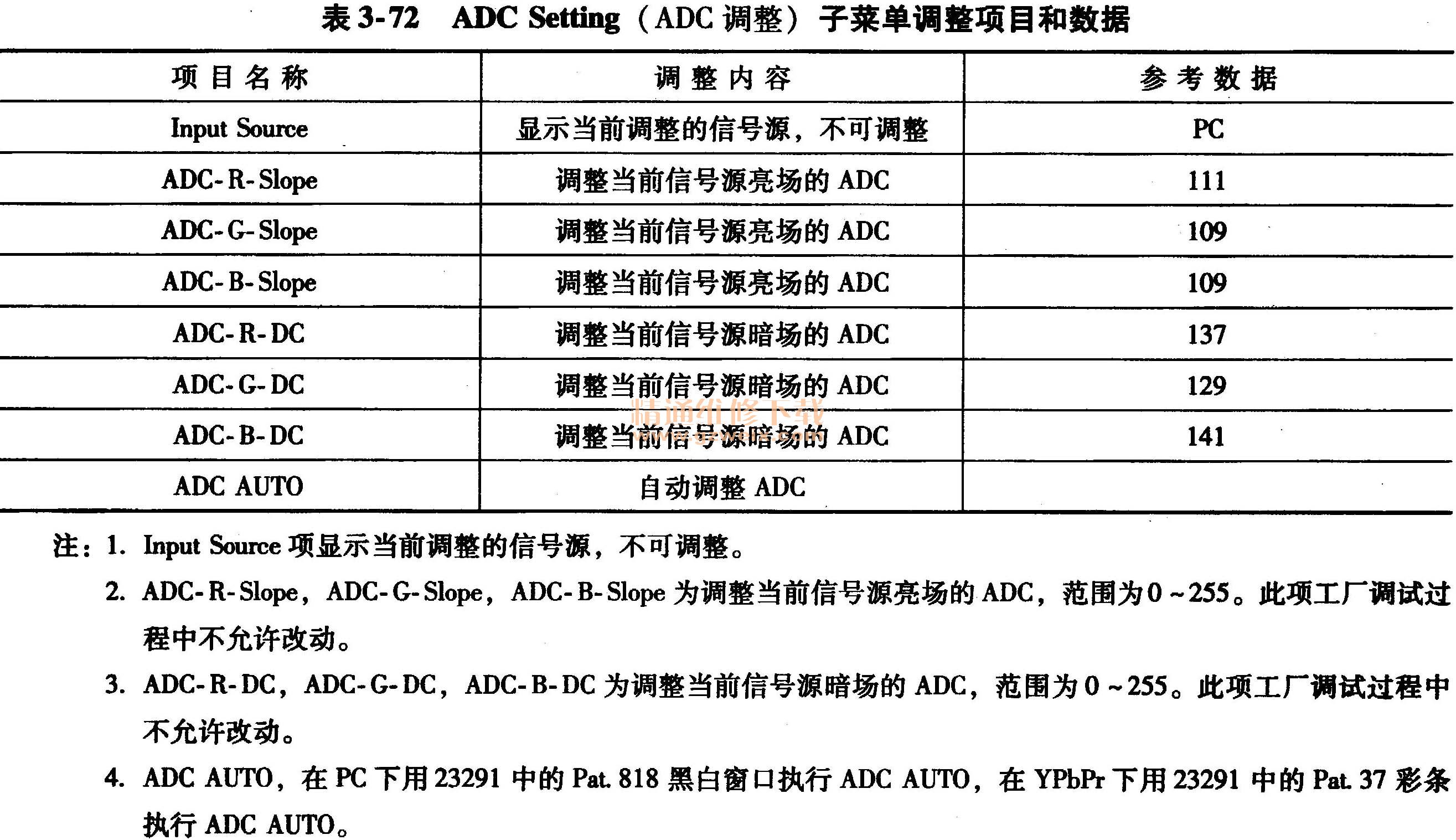

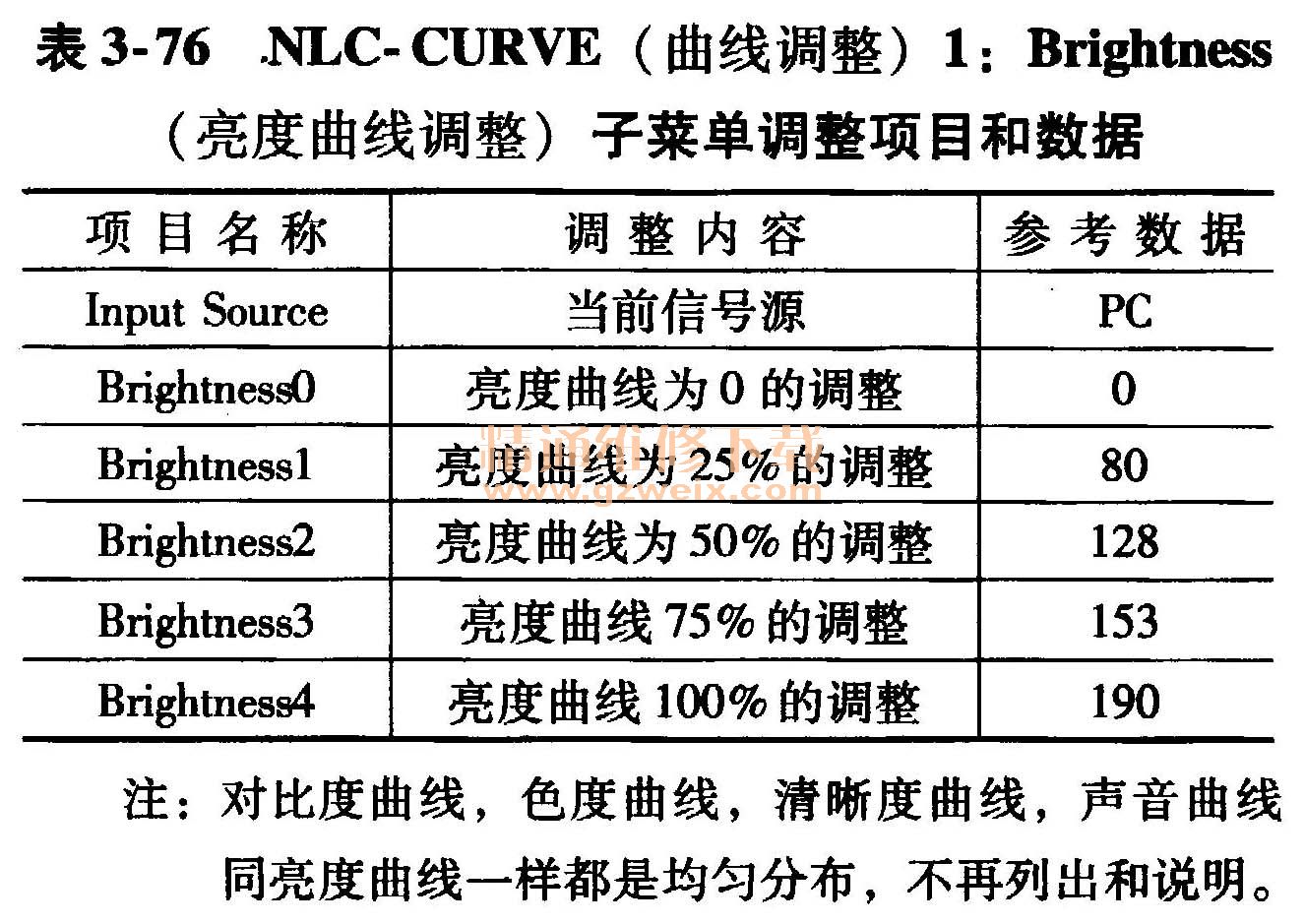

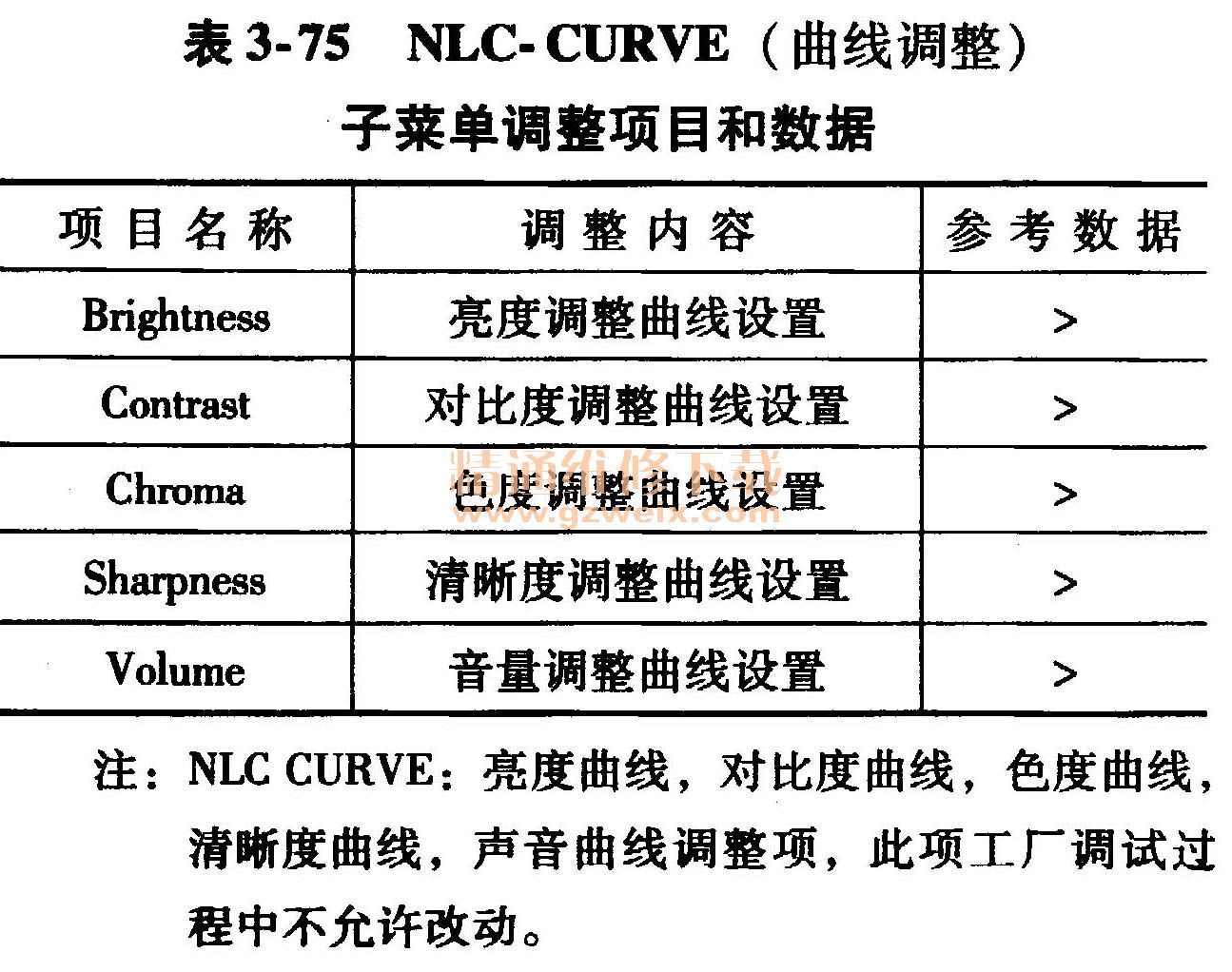

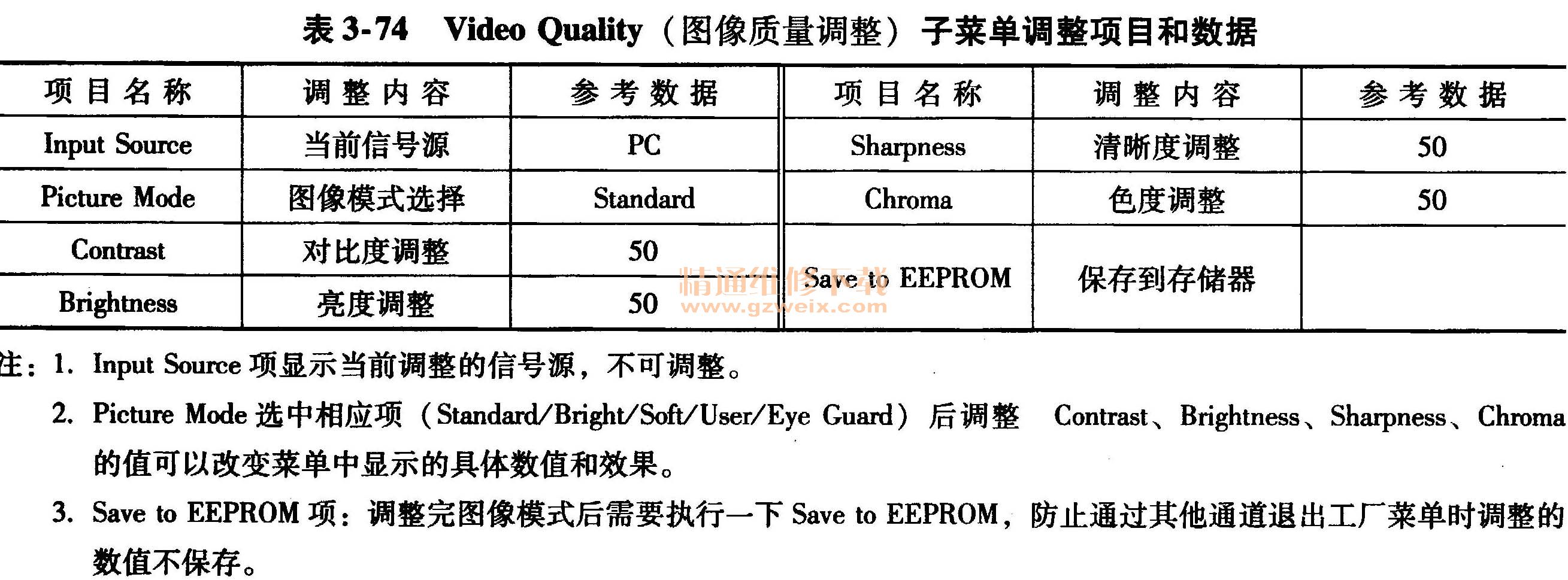

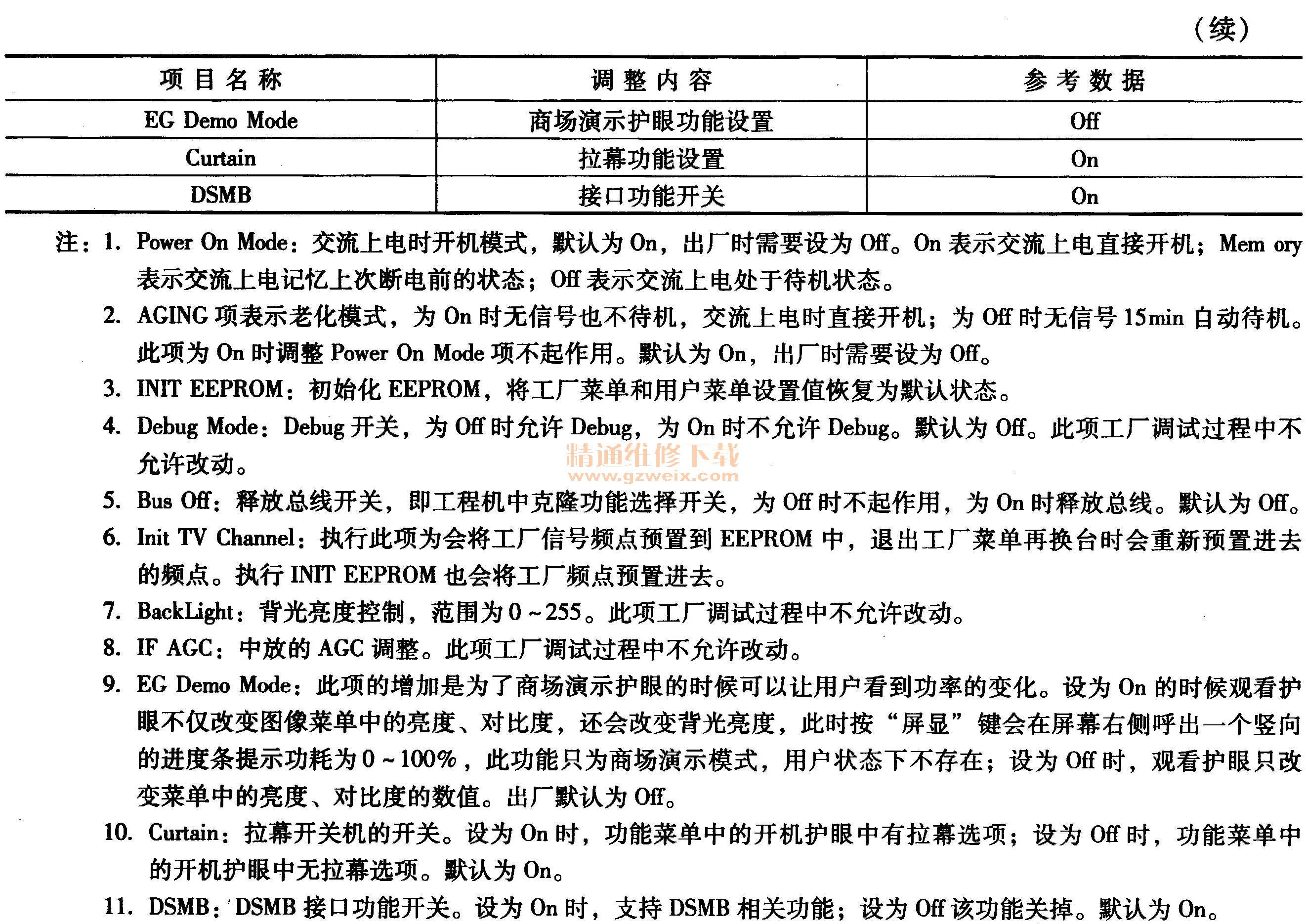

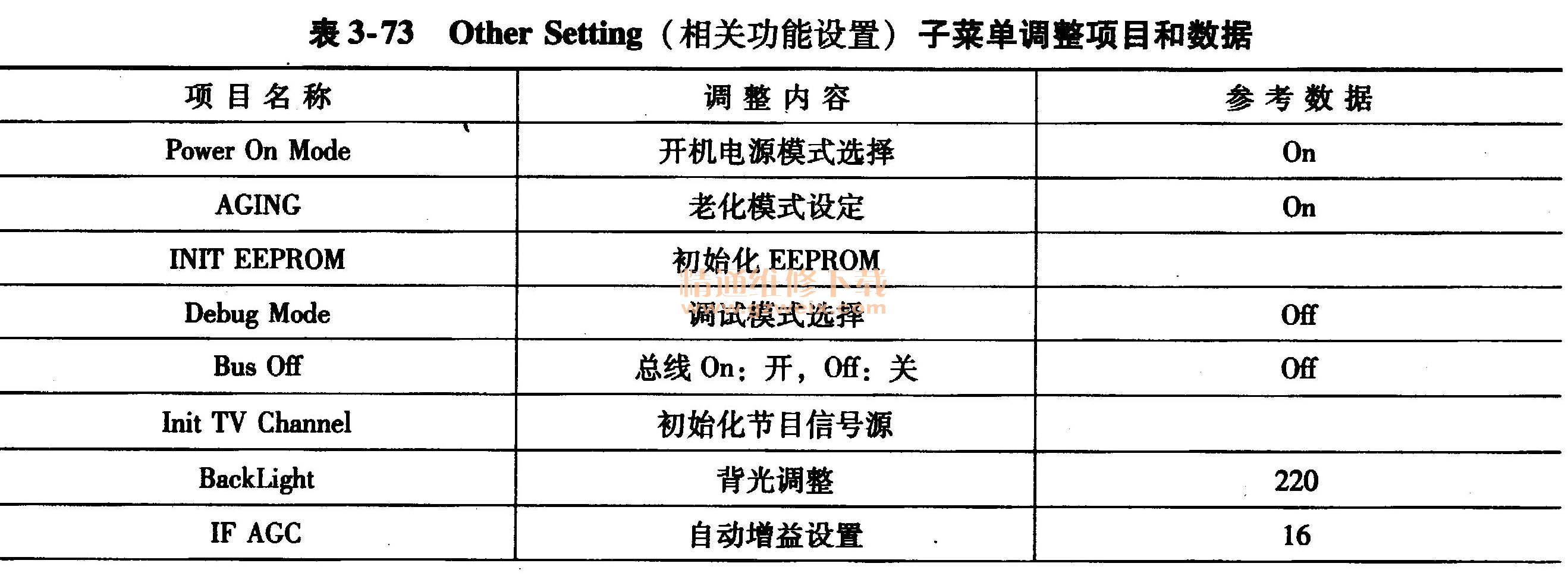

    海尔MST6M69FL机芯R3系列液晶彩电总线系统工厂菜单调整项目和数据见表3-70,各个子菜单的调整项目和数据见表3-71~表3-76。
