海信SVP机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-05 13:55:42

    海信SVP机芯液晶彩电采用TRIDENT公司SVP-WX68集成电路方案。总线主控电路微处理器N17采用M30300;视频信号处理主电路N13采用SVP-WX68;中放处理电路N12采用TDA9886T;程序存储器N10采用SS139VF088;音频信号处理电路N18采用MSP3460G;伴音功放电路N5采用TPA3101 D2;耳机伴音功放电路N8采用TDA2822M等。
    适用机型:海信TLM3229G、TLM3729G、TLM4229G等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
    使用随机用户遥控器进行调整,按“菜单”键打开主菜单,按“频道+/-”键选中“声音”选项,然后按“音量+”键或“OK”键,进入“声音”菜单的“平衡”选项,在此状态下依次按遥控器上的数字“0、5、3、2”键输入密码,屏幕显示总线调整菜单,表示已进入工
厂模式。
    调整完毕,按“待机”键进行待机操作,或直接关闭主电源开关,即可退出工厂模式。
    【项目选择与调整】
 进入工厂模式后,屏幕上显示调整菜单,总线调整菜单包括工厂设置和设计菜单两个选项,可以按“音量+/一”键来进行选择切换。按“频道+/一”键在菜单内选择子菜单,按“音量+”键进入选中的子菜单。再按“频道+/一”键在子菜单内选择调整项目,按“音量+/一”键调整所选项目的数据,按“菜单”键返回上一级菜单。
    【工厂初始化】
    预置频道:用于生产时预置生产工厂的频道数据,维修中一般不使用。
    保护清空母块:清空用户数据,使用户数据恢复到默认值,保留设置的工厂数据。
    无保护清空母块:清空工厂和用户数据,使工厂和用户数据都恢复默认值。
    软件升级:进入ISP软件升级状态。
    2总线调整数据

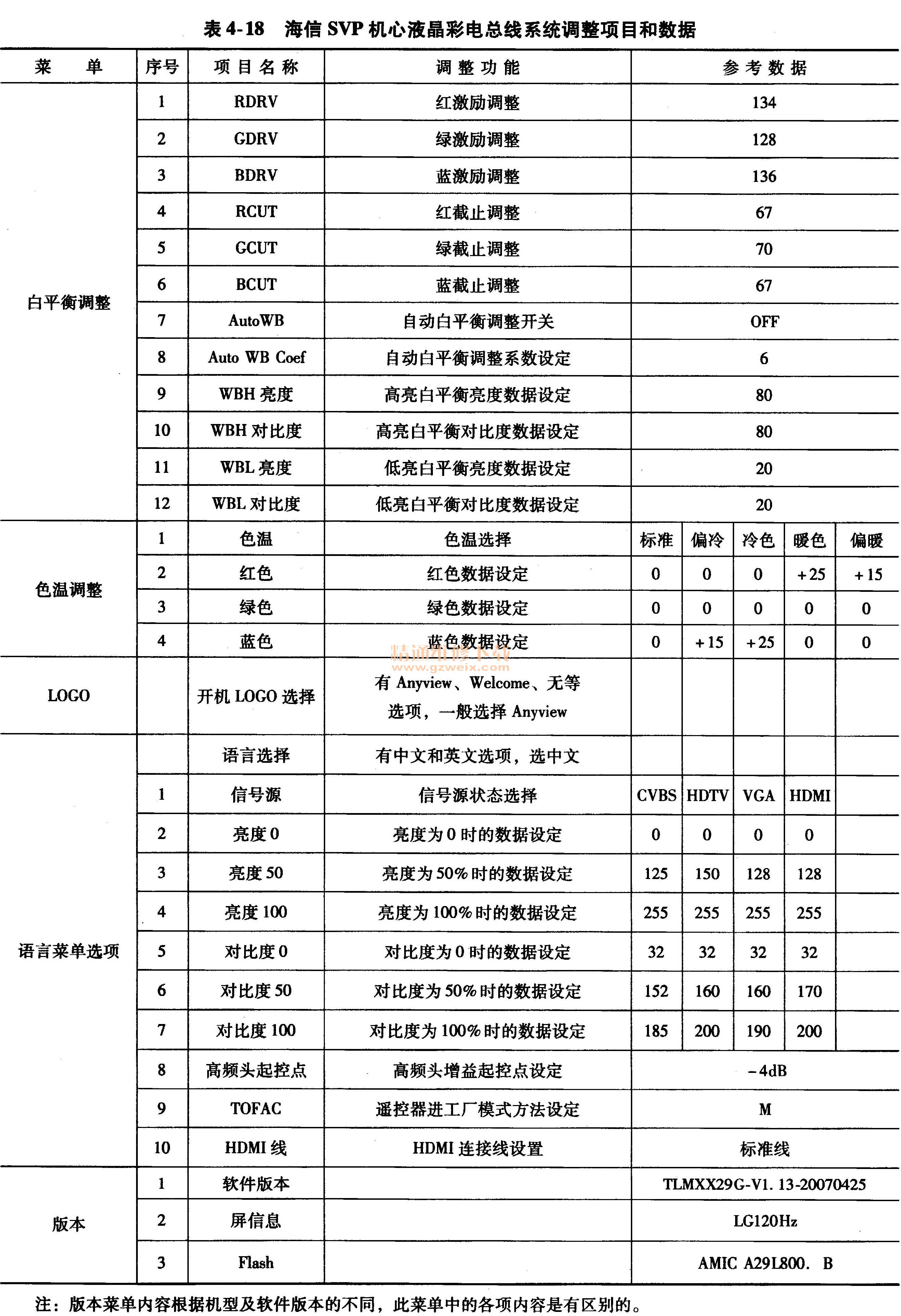

    海信SVP机芯液晶彩电总线系统工厂设置菜单调整项目和数据见表4-18,总线系统设计菜单调整项目和数据见表4-19。
