海信LED37K11液晶彩电,无规律自动关机
来源:本站整理  作者:佚名  2015-07-18 09:41:40

    分析检修:拆机检查,主板上的存储块被焊过,估计是以前修过或换过。根据此机的故障现象分析,应首先检查开关电;源电路,再检查主板上的供电系统,最后再检查CPU控制系统。
    从实修情况看,因电源板输出的电压波动引起自动关机,也较为常见。于是通电后,重点监测电源板输出的5V和12V电压,均正常;测PFC电压为380V ,也正常。是不是开关电源电路中存在热稳定性不好的器件呢?用吹风机对怀疑的器件加热,过了一段时间后故障出现,这时测得12V电压消失,PFC电压也降为320V,这说明PFC电路有问题。

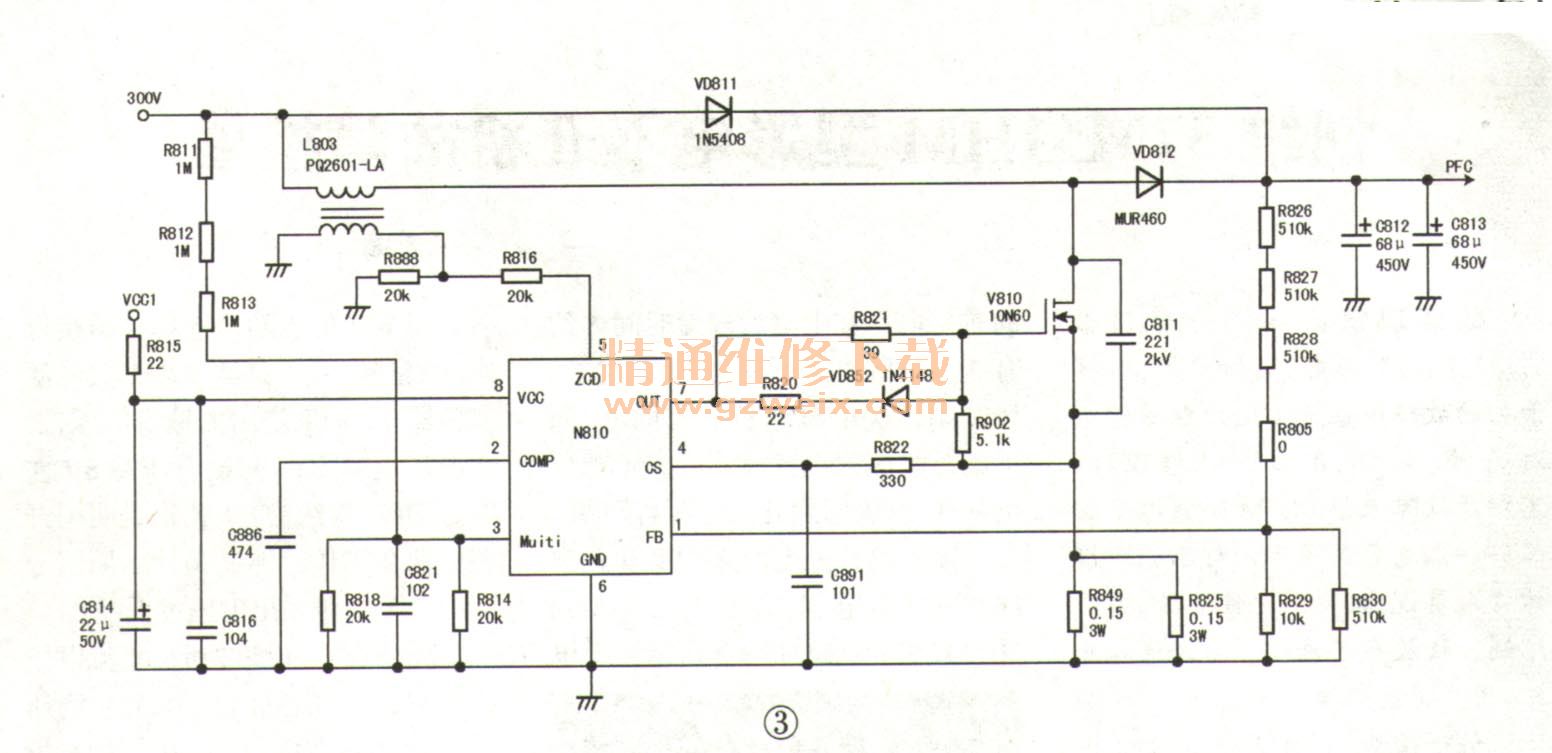

    检查PFC稳压取样电阻,因为这些电阻阻值大,易出现接触不良或底胶漏电等现象,从而导致二次开机困难、热机不开机、无规律自动关机等故障。该机的PFC电压取样电阻有8826~R828,如图3所示。这3只电阻图纸上标的阻值是510kΩ,而实际用的是630kΩ的贴片电阻。将这3只电阻取下后,清除电阻下面的底胶,并用吹风机吹干后,再焊上电阻试机,PFC电压为稳定的386V,长时间试机,故障不再出现。

关键词:海信液晶彩电
