    康佳采用6178平台开发了IS96/97系列网络电视机，主芯片采用MST6i78ZX；引导程序存储器采用W25 X80A；主程序存储器采用K9F4G08u0B；DDR3X2电路采用K481G1646E ；伴音功放电路采用MSH9000；高频头型号为AFT7/W006；网口处理芯片为IPI01A；MEMC部分主芯片采用MST6 M20；FLASH存储器采用W25X40A；DDR2电路采用K4T51163Q。
    适用机型：康佳LC321S96N（配LTA320AP05屏）、LC371S96 N（配LC370V、XN- SBD1屏）、LC40IS96N（配LTA400HA07）、LC461S96N（配LTA460HA07屏）等LCD系列液晶彩电和LED321S97 N（配LTA320AP18屏）、LED371S97 N（配LC370EUD-SCAI屏）、LED40IS97 N（配LTA400HF16屏）、LED42IS97 N（配V420H1-LEI屏）等LED系列液晶彩电。

    1 总线调整方法
     康佳IS（6178平台）系列网络液晶彩电调试分为两部分：一是TV部分工厂调试；二是网络部分工厂调试。
【TV部分工厂调试】
     使用KK- Y335型用户遥控器进行调整，在开机状态下，按用户遥控器上的“菜单”键，选择“系统设置”，然后连续按遥控器上的“2、0、0、8”键，即可进入，TV部分工厂菜单。
调整完毕，按遥控器上的“返回”键可以退出工厂调试。
【网络部分工厂调试】
    使用KK- Y335型用户遥控器进行调整，在开机状态下，按用户遥控器上的“菜单”键，选择“网络设置”进入网络设置界面，在此界面依次按遥控器上的“2、0、0、8”键，即可进入网络部分工厂菜单。
    调整完毕，按遥控器上的“退出”键可以退出工厂调试。
【项目选择与调整】
进入工厂调试模式后，屏幕上显示调整菜单，按遥控器上的“上／下方向”键或“频道＋／－” 键选择子菜单或调整项目，按“确认”键进入子菜单或执行选项，在子菜单中按遥控器上的“左／右方向”键或“音量＋／－”键调整所选项目的数据。

    2 总线调整数据

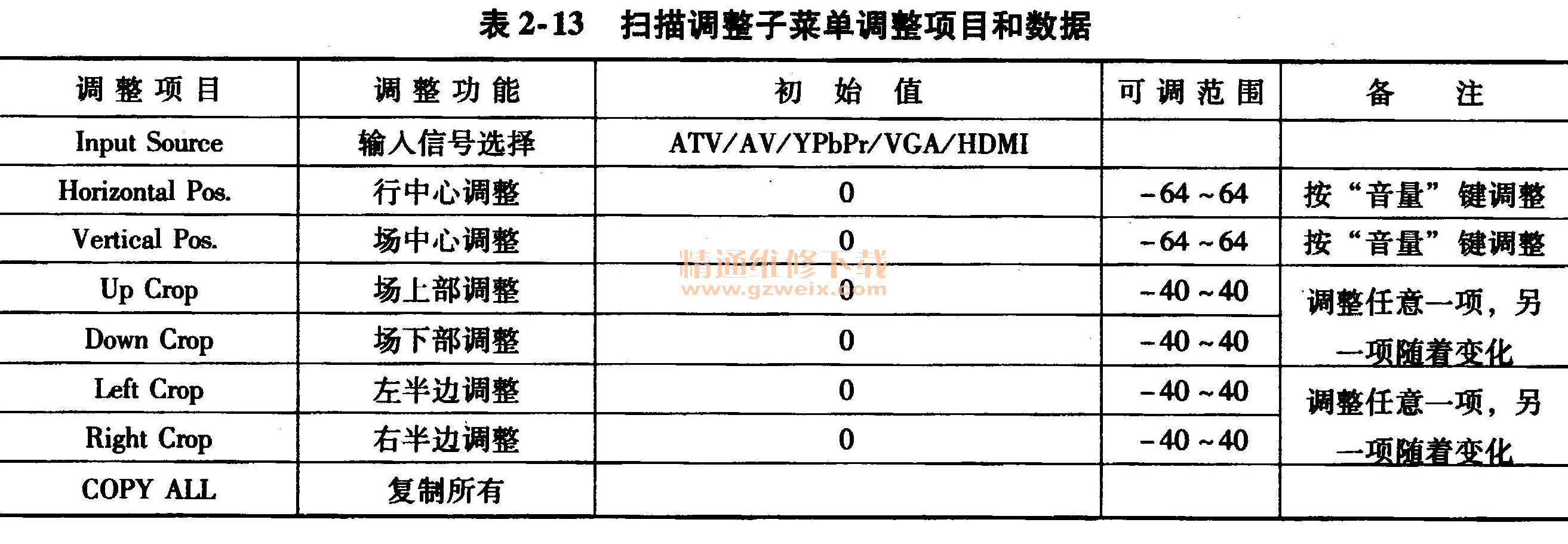

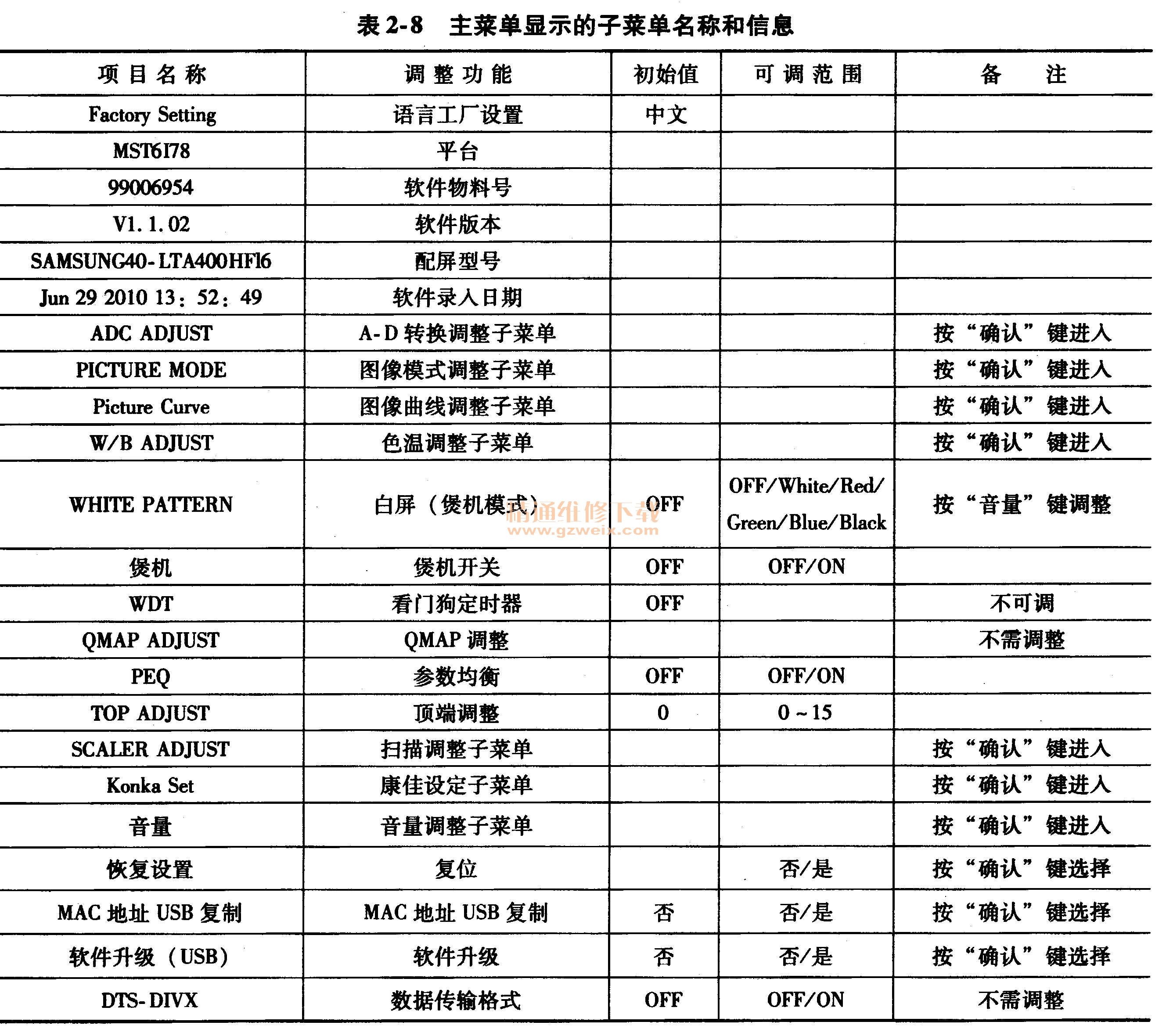

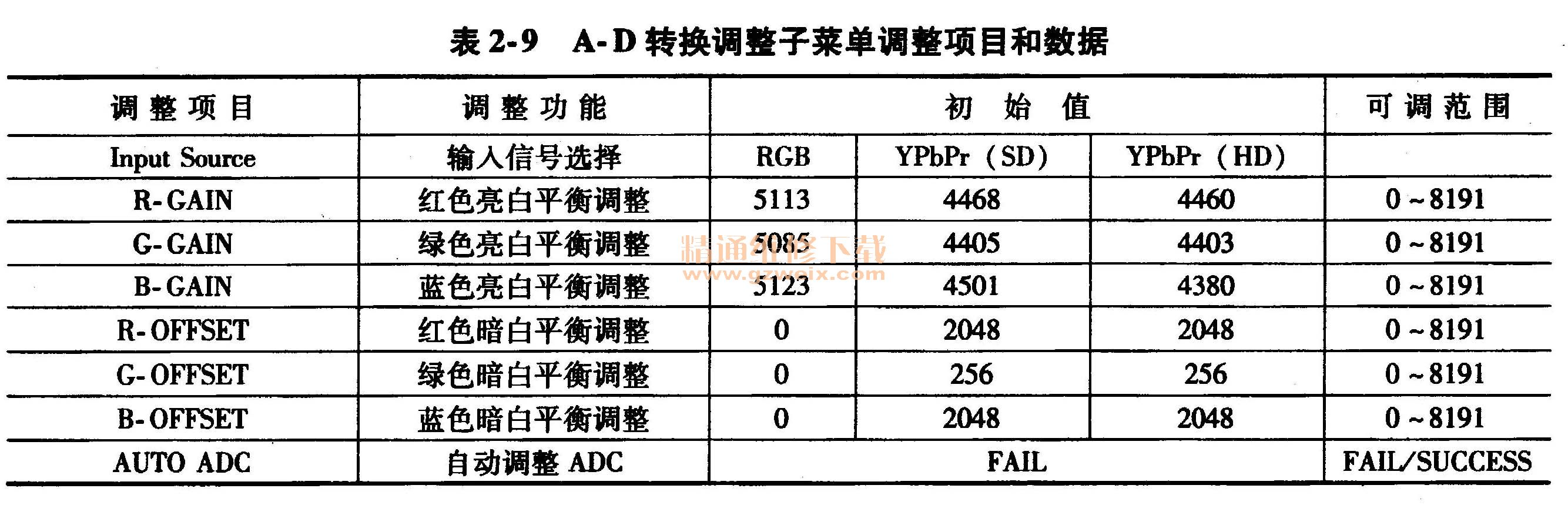

     康佳IS（6178平台）系列网络液晶彩电总线系统TV部分工厂调试主菜单显示的子菜单名称和信息见表2-8所示；TV部分工厂调试各个子菜单的调整项目和数据见表2-9～表2-19所示；网络部分工厂调试菜单调整项目和数据见表2-20。
